Schraubstock geht zum Beispiel ganz gut.
KLEINe Talkrunde - dies und das....
- Ersteller mauricer
- Erstellt am
Anzeige
KLEINe Talkrunde - dies und das.... .
Update nach erhalt eines BB Klein Toolsets und diverser Überlegungen bzgl dieser ominösen Achse...Siehst du das Gewinde bis zum Rand der Welle überhaupt?
Ich dachte auch mal bei einer Klein-Welle, dass jemand das Gewinde ausgebohrt hat und dann hat sich rausgestellt, dass das eine Welle für Tune Goldaugen war und das Gewinde erst weiter innen beginnt ...
Die Standard-Kurbelschraube hat dann auch nicht gegriffen und leer gedreht

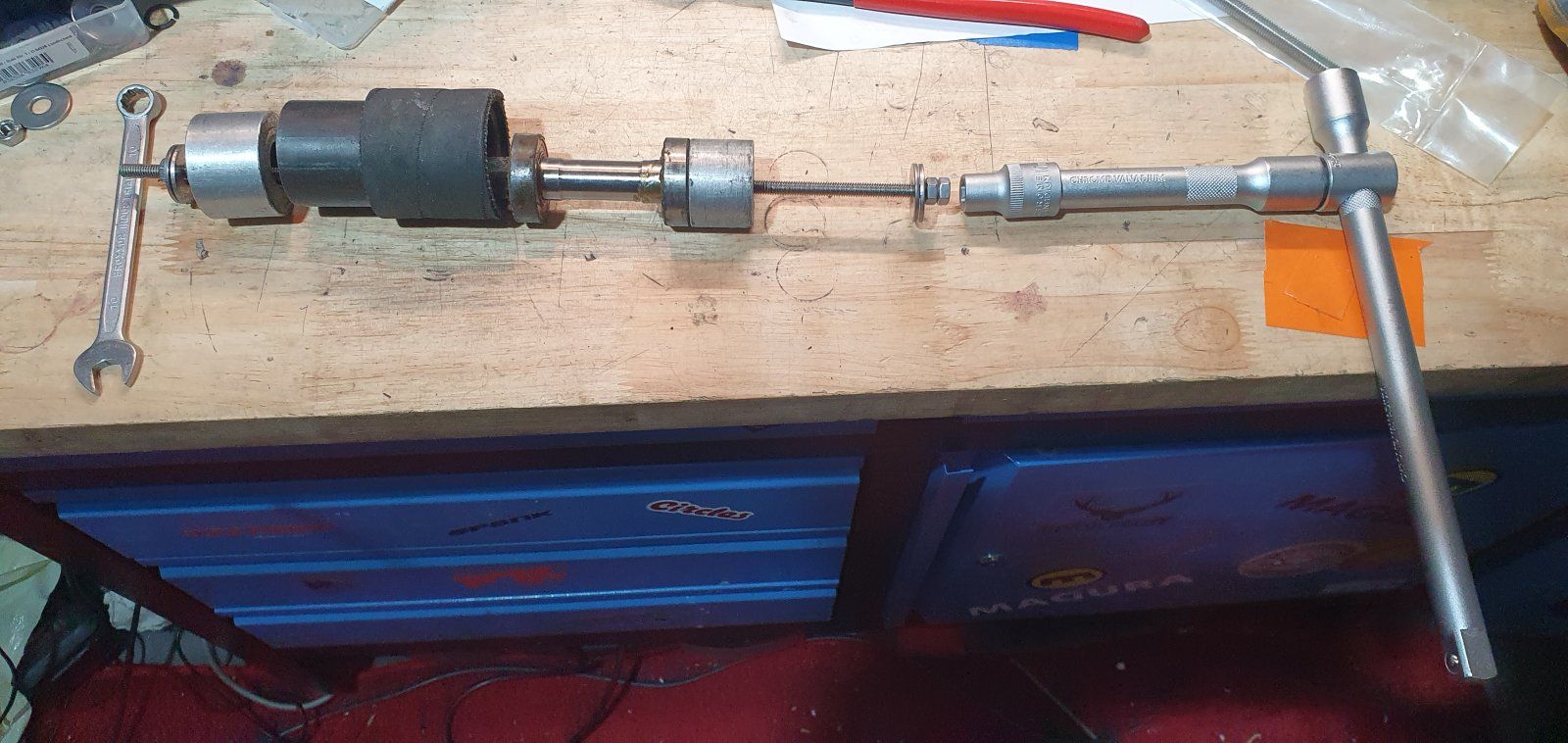

Mitlerweile ist es herausgezogen. Dazu waren neben Teilen des Kleinwerkzeugs vor allem eine gehärtete Gewindestange M6 samt Muttern nötig.

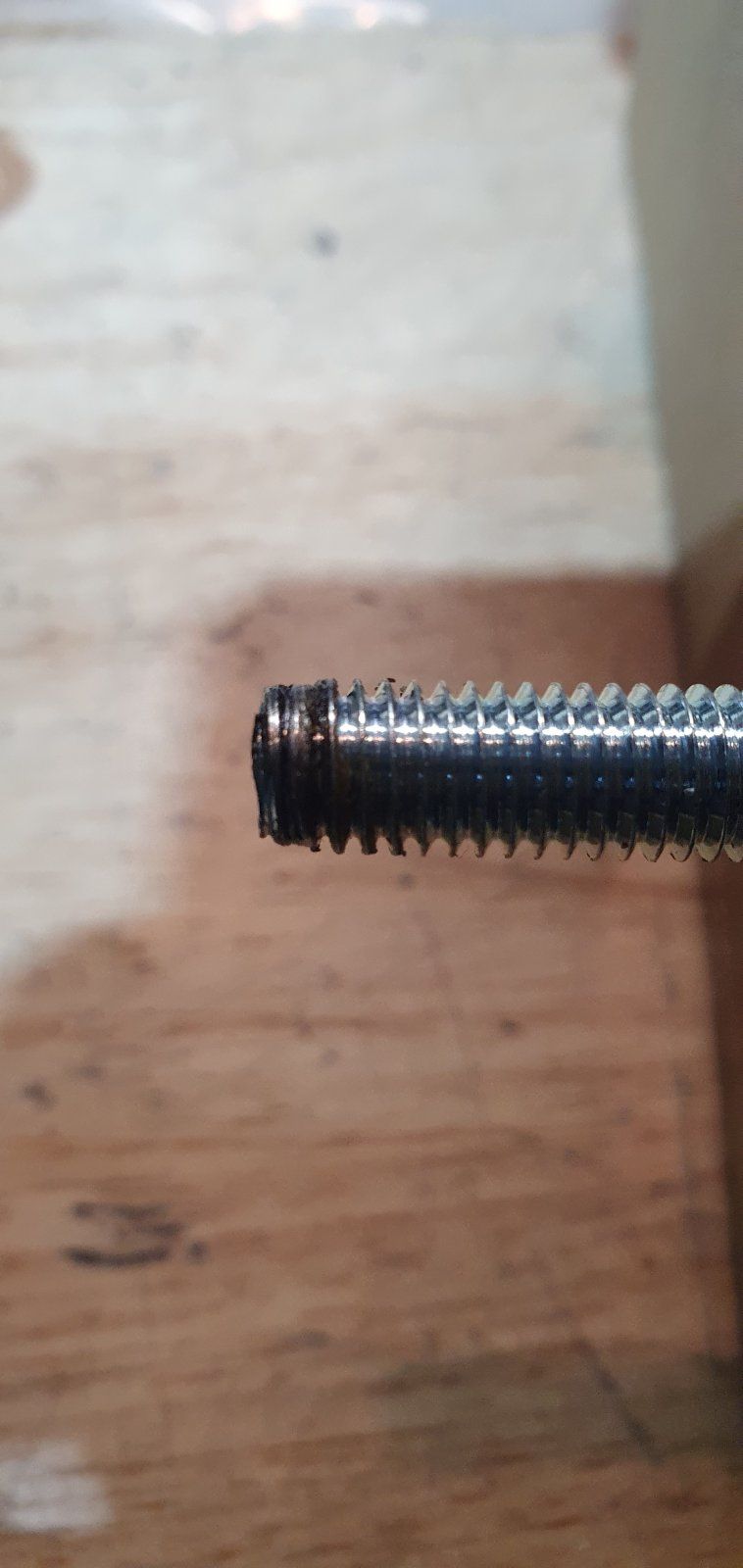

Zuvor versuchte ich es mit einer nichr gehärteten M8 Gewindestange aber da drehte sich das Gewinde runter.. mir fiel aber auf das es mglw kein Normgewinde sondern eine Zollgewinde sein könnte, denn überhaupt sind nur 2-3 gewindegänge einzuschränken möglich. Beidseits findet sich ein Rechtsgwinde in der Achse das von der Mitte erwa 1,5cm weit nach links und rechts reicht. Der Rest der Achse ist blank.
Auch mit einer gehärteten M8 Gewindestange hat man keine Chance die Kraft zum Herausziehen aufzubauen.

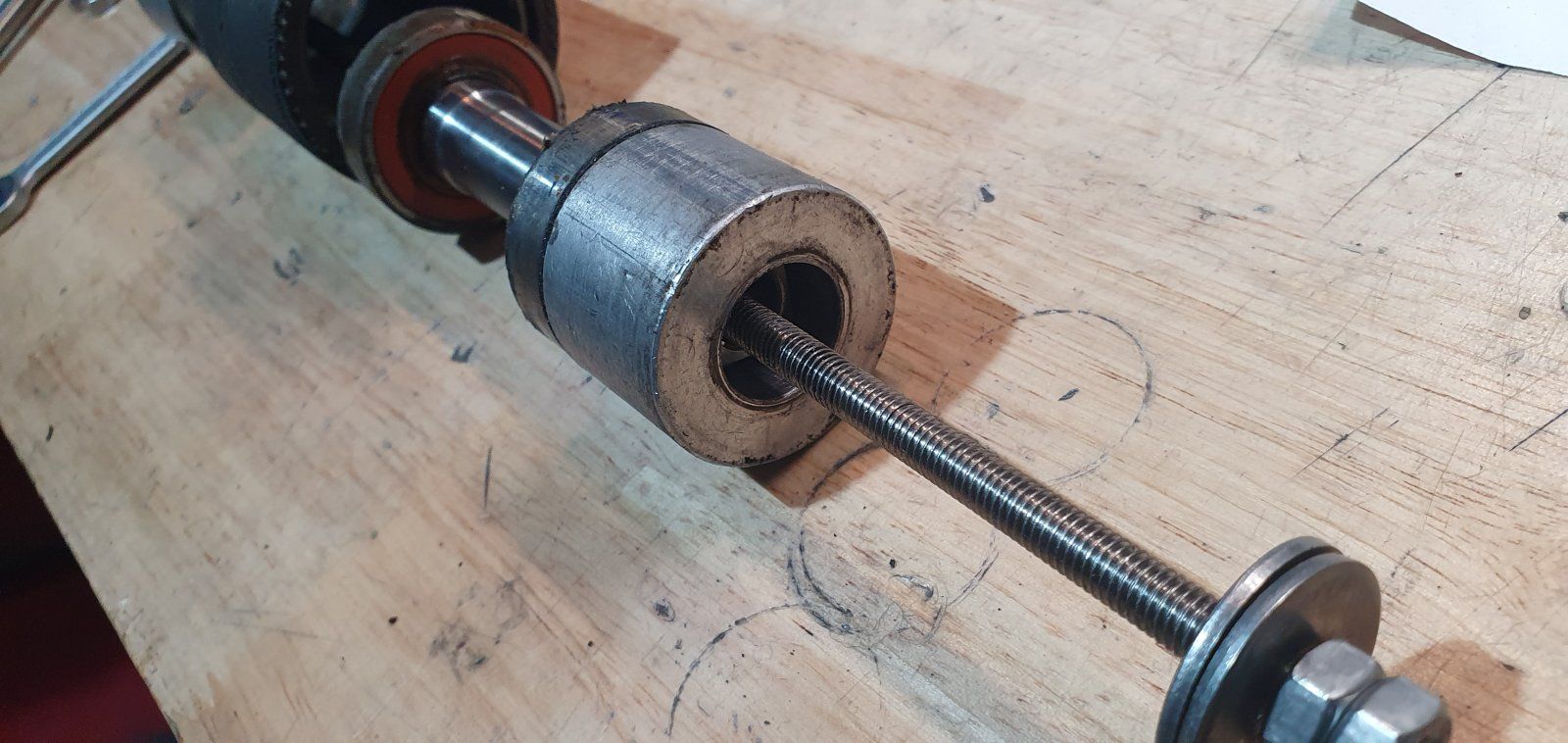

Also dann der Gedanke es komplett durchzuschieben mittels M6 Stange und dann mit den Klein-Tools ordentlich zu führen, dh Abstützen am Tretlagergehäuse mit dem Gummiring..
Damit wanderte es peu a peu ohne Gewalt heraus, wsr sicher nicht bombenfest eingeklebt.

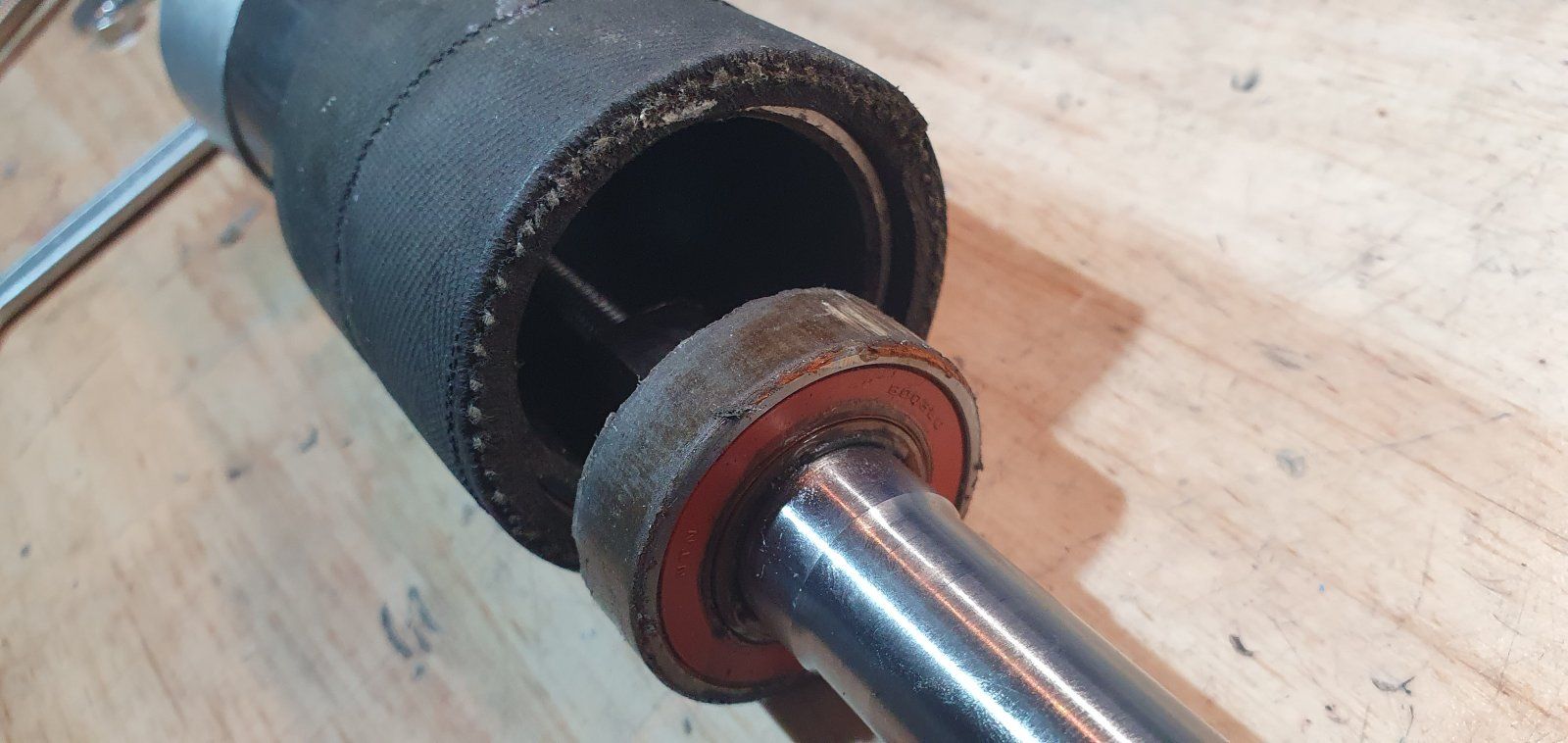

Die Achsen dann von den Lagern befreit, eines war doch schon recht schwergängig.
Und zu der Achse nochmal,
Ein M8 Gewinde lässt sich nur 2-3 Umdrehungen einschrauben, vermute stark das es ein zölliges ist. Oder was meint ihr?
Im ersten Ansatz konnte damit kein ausreichender Zug entwickelt werden.
Also wer zu der Achse etwas weiß darf sich gern äußern, die werde ich sicher nicht mehr verbauen.
Sie ist 107mm lang. Kann gern jemand haben für lau.
Und zu der Achse nochmal,
Ein M8 Gewinde lässt sich nur 2-3 Umdrehungen einschrauben, vermute stark das es ein zölliges ist. Oder was meint ihr?
Im ersten Ansatz konnte damit kein ausreichender Zug entwickelt werden.
Also wer zu der Achse etwas weiß darf sich gern äußern, die werde ich sicher nicht mehr verbauen.
Sie ist 107mm lang. Kann gern jemand haben für lau.
Das M8 Gewinde in einer Tretlagerwelle ist immer ein Feingewinde M8x1.
richtig. Wenn sie keiner mag würde ich schonmal Interesse anmelden. Hätte Bock mit sowas als Muster vielleicht nochmal Nachbau in Titan anzuschieben. Dann müsste ich meine Achse nicht ziehen. Versand und Verpackung übernehm ich natürlich
- Registriert
- 4. März 2014
- Reaktionspunkte
- 334
soweit ich weiß ?gibt/gab? es passende (Titan-)Achsen von Phil Wood.
Feingewinde…
Ihr habt ja so recht
Also M8 x 1,0
Und nicht Normgewinde M8 x 1,25
Dann wieder was gelernt;-)
Das Achsengewinde hab ich damit sicher nicht gekillt, dazu war das Metall der Gewindestange zu weich.
Hast du was zum tauschen da du nicht mehr brauchst? Nichts wertvolles.
Ihr habt ja so recht
Also M8 x 1,0
Und nicht Normgewinde M8 x 1,25
Dann wieder was gelernt;-)
Das Achsengewinde hab ich damit sicher nicht gekillt, dazu war das Metall der Gewindestange zu weich.
Hast du was zum tauschen da du nicht mehr brauchst? Nichts wertvolles.
Hat jemand in dieser KLEINrunde einen Übersicht über die Chainsuck-Bleche der verschiedenen Klein-Modelle?
Und habt ihr solche mal selbst nachgebaut wenn sie fehlten?
Und habt ihr solche mal selbst nachgebaut wenn sie fehlten?
- Registriert
- 7. Februar 2011
- Reaktionspunkte
- 1.202

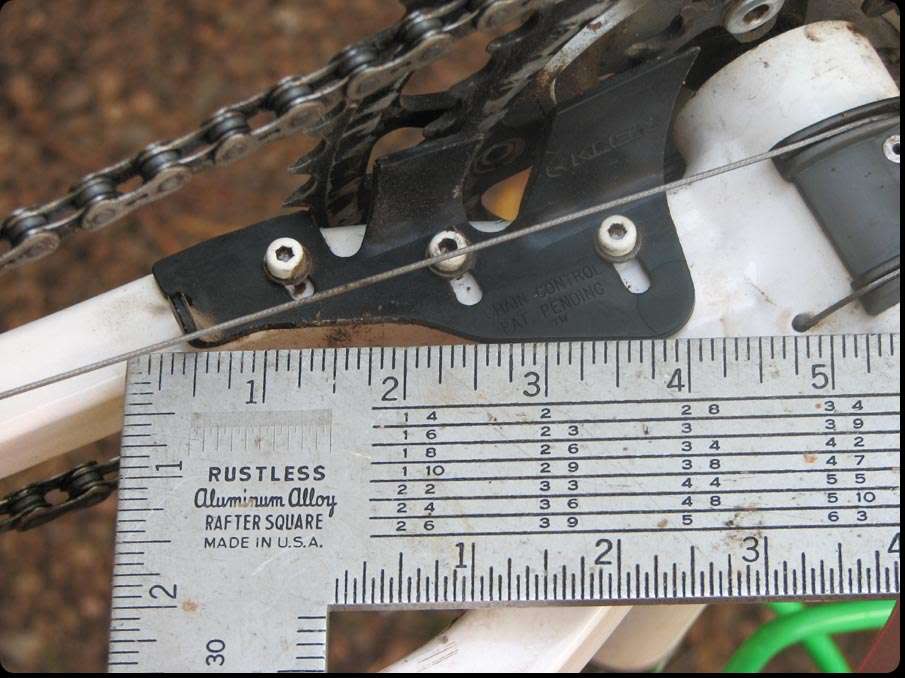

die ersten in Serie produzierten ab Modelljahr 1990 sind mit drei Schrauben an der rechten Kettenstreben befestigt (Adroit, Attitude, Adept, späte Top Guns, Rascal, Pinnacle)
ab ~92 mit zwei Scbrauben (Adroit, Attitude, Adept, Rascal/Fervor, Pinnacle)
und ab Modelljahr 94 bei den Gradient Rahmen (Pulse, Attitude, Adroit) mit je einer Schraube an jeder Kettenstrebe.
https://www.ebay.at/itm/225554409542
Originalgetreue Nachbauten hat es gegeben, wüsste im Moment aber nicht, wer welche anbietet.
ab ~92 mit zwei Scbrauben (Adroit, Attitude, Adept, Rascal/Fervor, Pinnacle)
und ab Modelljahr 94 bei den Gradient Rahmen (Pulse, Attitude, Adroit) mit je einer Schraube an jeder Kettenstrebe.
https://www.ebay.at/itm/225554409542
Originalgetreue Nachbauten hat es gegeben, wüsste im Moment aber nicht, wer welche anbietet.
Zuletzt bearbeitet:
- Registriert
- 4. Mai 2009
- Reaktionspunkte
- 3.658
Es gab mal eine informative UK Seite dazu.... muss mal schauen, ob ich die finde
Ich denke, da ich für ein 94 Adroit die Variante mit je einer schraube an der kettenstrebe suche, würde ich vielleicht ein Stahlblech bearbeiten bis es dem Original nahe kommt. Aber daß Schiebe ich schon lange vor mir her...da ich auch eigentlich keine schweren Werkzeuge habe. Ein Repro würde ich lieber kaufen als ein teures original... mal warten ob jemand eine Quelle kennt..
- Registriert
- 7. Februar 2011
- Reaktionspunkte
- 1.202
soooo teuer sind die originalen auch wieder nicht, speziell relativ zum Wert eines Adroits. Gute repros sind sicher nicht deutlich günstiger. Das hier wird schon recht lange fuer $45 angeboten. Ist mir klar, dass Versand und ggf Zoll da noch zu kämen, aber es gibt mal einen Richtwert.
https://www.ebay.com/itm/126304848433
Clack hat mal die erste Version nachbauen lassen, nur so als Inspiration - muss man ja nicht selbst machen sondern nur organisieren. Da fehlt dann halt noch das Unterlegblech und original sieht es in silber halt auch nicht aus.
https://www.mtb-news.de/forum/t/klein-anti-chain-suck-device.528365/#post-8412569
Die Abmessungen von dem MC2 CCD und eine Zeichnung kann ich gerne zur Verfügung stellen.
Ja das is mit allem ca 70 und tatsächlich günstiger als 100 die ich sonst fand. ..aber immer noch heftig für son blech;-)
Für
Vielleicht einfach mal bei den youngtimern anfragen.
findet sich schon mal ein Trekiges Pulse, die hatten die Aufnahme auch noch dran. Keine Ahnung, ob das bei den späteren Attitudes und Adroits auch noch so war.
Vielleicht einfach mal bei den youngtimern anfragen.
- Registriert
- 5. September 2020
- Reaktionspunkte
- 122
Gibt es günstig, CNC gefräst, universal, aus D, allerdings nur "purple"...
https://www.mtb-kult.de/Shogun-Chain-Suck-Eliminator-Anti-Chainsuck-Platte-CNC-gefraesst-purple-NEU
Oh Gott das natürlich nicht;-PGibt es günstig, CNC gefräst, universal, aus D, allerdings nur "purple"...
https://www.mtb-kult.de/Shogun-Chain-Suck-Eliminator-Anti-Chainsuck-Platte-CNC-gefraesst-purple-NEU
mal was zum anfüttern
- Registriert
- 7. Februar 2011
- Reaktionspunkte
- 1.202
hab mal die CAD Maschine angeworfen....
Ich danke dir herzlich, werde mich mal demnächst in Keller austoben!
- Registriert
- 7. Februar 2011
- Reaktionspunkte
- 1.202
viel Spaß
Achso, das Blech ist 2,6 mm dick. Da gibt es bestimmt Laubsägeblätter für.
- Registriert
- 4. Mai 2009
- Reaktionspunkte
- 3.658
Oldklein.com
Da war ein Kapitel zu den diversen CCD Jahrgängen.
Aber leider scheint die Seite nicht mehr aktiv zu sein.
War schon länger nicht mehr drauf und nu seh ich nix mehr
Ja das nervt schon länger. Oldklein und Wundel sind aussortiert worden, verdammte moderne Welt!! Hat da nicht wer eine Kopie von? Sonst sind doch auch Seitenduplikate von weniger liebevollen Webseiten aufzufinden. Aber ich kenn mich da nicht aus. Die Sheldon Brown Seite wurde immerhin halbwegs gerettet.
- Registriert
- 3. September 2021
- Reaktionspunkte
- 3.915
- Registriert
- 7. Februar 2011
- Reaktionspunkte
- 1.202
https://web.archive.org/web/20210410182541/http://www.oldklein.com/history/evolution

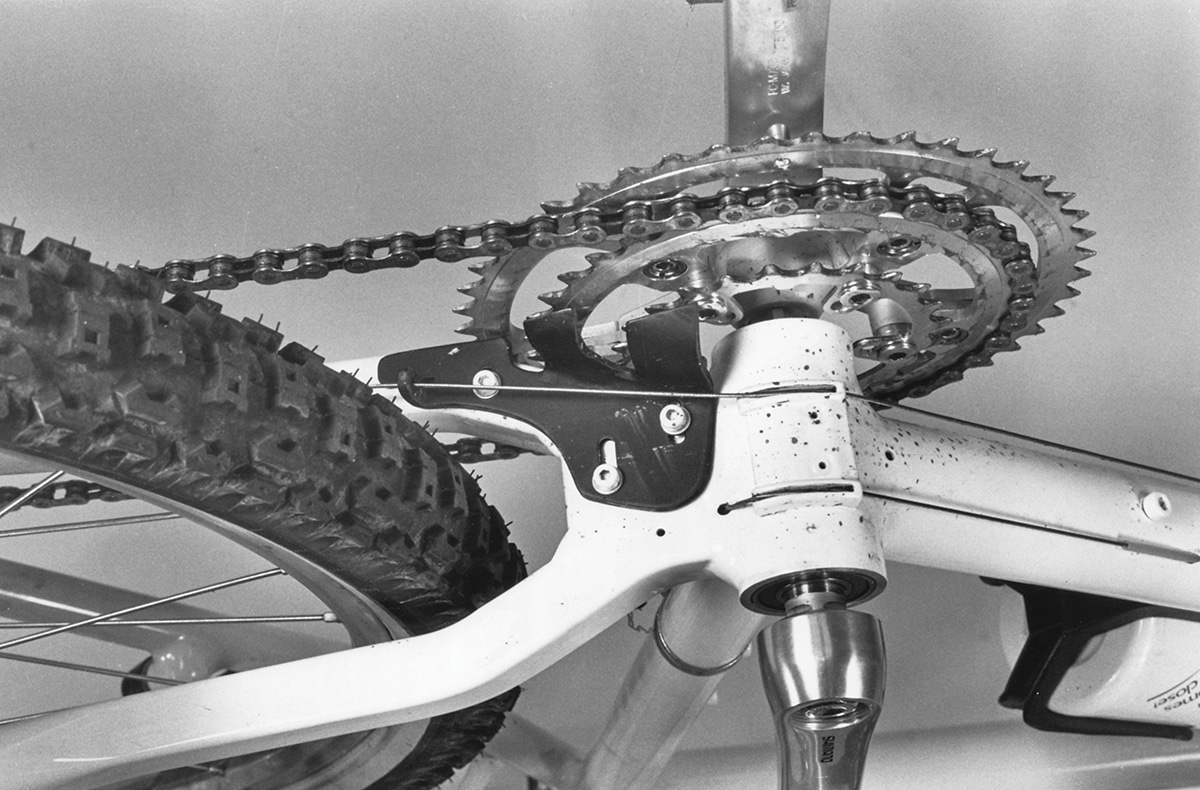

beschreibt aber auch nur die 3 Varianten, die oben schon erwähnt wurden. Bei den Attitude Vorserienmodellen gab es noch diese Version, aber an Serienrahmen hab ich die noch nicht gesehen.
