du erstellst nen helix, erstellst auf den enpunkt des helix eine ebene und zeichnest auf diese dein profil... dann könntest du das profil beispielsweise austragen...
Selbstbauprojekte CAD, CNC und so weiter...
- Ersteller mirfe
- Erstellt am
Anzeige
mtb zeichnen .
Ist [nomedia="http://www.youtube.com/watch?v=26iEztd1_PE"]Solidworks 2008 - Helical spring with changing pitch - YouTube[/nomedia] ganz gut beschrieben. Ich würde es aber ebenso als Schnitt auf einen zylindrischen Volumenkörper machen.
du müsstest doch selber wissen wie es aussehen soll
?
?
twentyfourflow
Dirtrookie/Zerspahnerich
@Lateiner:

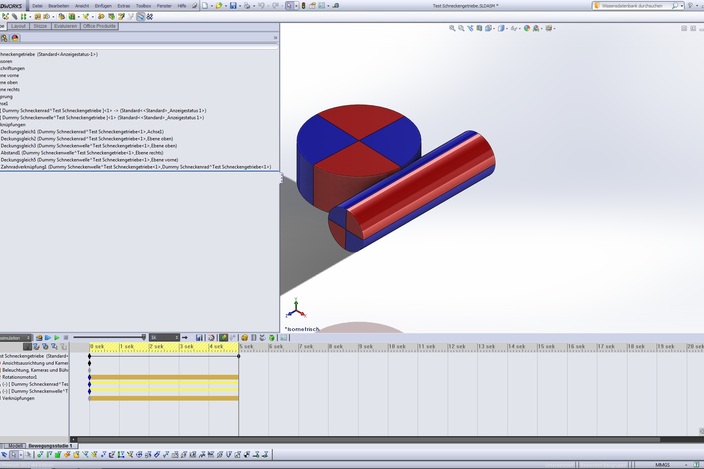

Die einfachste Art ein Schneckengetriebe zu verknüpfen wäre die Option
->Mechanische Verknüpfungen->Zahnrad
Da gibst du das von dir berechnete Verhältniss zwischen den Teilen ein.
Damit es dann in der Bewegungssimulation auch gut aussieht solltest du
die Teile vor der Verknüpfung akribitsch zu einander ausrichten.
Ick hab mal eben kurz was gezeichnet und für dich hochgeladen:
https://grabcad.com/library/beispiel-schneckengetriebe-verknupfung-in-sw-1
Bitteschön!
Grüße & ahoi!
Die einfachste Art ein Schneckengetriebe zu verknüpfen wäre die Option
->Mechanische Verknüpfungen->Zahnrad
Da gibst du das von dir berechnete Verhältniss zwischen den Teilen ein.
Damit es dann in der Bewegungssimulation auch gut aussieht solltest du
die Teile vor der Verknüpfung akribitsch zu einander ausrichten.
Ick hab mal eben kurz was gezeichnet und für dich hochgeladen:
https://grabcad.com/library/beispiel-schneckengetriebe-verknupfung-in-sw-1
Bitteschön!
Grüße & ahoi!
Zuletzt bearbeitet:
twentyfourflow
Dirtrookie/Zerspahnerich
Jo, gerne doch! Viel spass beim rumspielen mit der Baugruppe
@Specialized Fan:
Hey, voll der Tolle Link von Zellix! Danke Mann!
Bin erst mal ne halbe stunde aud der Seite versunken...
Wahnsinn der Mann! Echt mal!!!
Grüße!
@Specialized Fan:
Hey, voll der Tolle Link von Zellix! Danke Mann!
Bin erst mal ne halbe stunde aud der Seite versunken...
Wahnsinn der Mann! Echt mal!!!
Grüße!
Zuletzt bearbeitet:
kuka.berlin
Wahl-Südtiroler
Ja, kauf dir mal den Roloff Matek mit dem Tabellenbuch dazu.
Hi ich bins schon wieder,
neue Idee, neue Frage:
Wie konstruiert man zusammengeschweißte Bauteile wie zum Beispiel einen Fahrradrahmen (was sonst) Ich weiß es gibt 3D-Skizzen und Schweißkonstruktionen aber ich komme nicht dahinter
.Einen perfekten Rahmen will ich gar nicht machen (sonst wäre dass ja kein richtiger Beruf wenns jeder könnter
)
Schönen Abend noch
neue Idee, neue Frage:
Wie konstruiert man zusammengeschweißte Bauteile wie zum Beispiel einen Fahrradrahmen (was sonst
) Ich weiß es gibt 3D-Skizzen und Schweißkonstruktionen aber ich komme nicht dahinter.Einen perfekten Rahmen will ich gar nicht machen (sonst wäre dass ja kein richtiger Beruf wenns jeder könnter)Schönen Abend noch
schweißnähte würde ich gar nicht erst mit ein zeichnen; ich weiß jetzt aber nicht wie es ein gelernter ingenieur sieht und wie es mit den fem symmulationen aussieht...
[nomedia="http://www.youtube.com/watch?v=Ki72Jk1bRkc"]SolidWorks Suspension Frame 1 - YouTube[/nomedia]
[nomedia="http://www.youtube.com/watch?v=Ki72Jk1bRkc"]SolidWorks Suspension Frame 1 - YouTube[/nomedia]
Guten Abend
habe jetzt mal ein "Getriebe" konstruiert (sind eigentlich nur zwei verschiedene Zahnräder)Aber immerhin. Ist sogar berechnet also mehr oder weniger, ganz perfekt ist es aber noch nicht.Aber ich finde dafür dass ich das nicht gelernt habe ist es gar nicht soo hässlich :
habe jetzt mal ein "Getriebe" konstruiert (sind eigentlich nur zwei verschiedene Zahnräder
)Aber immerhin. Ist sogar berechnet also mehr oder weniger, ganz perfekt ist es aber noch nicht.Aber ich finde dafür dass ich das nicht gelernt habe ist es gar nicht soo hässlich :
Wassertrinker
Teilzeit Eifler
Was auch immer du vor hast, Zahnräder wären eh Kaufteile und kann man runterladen, beispielsweise bei Mädler.
LasseCreutz
Völlig gaga
Hab diesen Thread gerade erst entdeckt und finde ihn super
Ich fange nächste Woche ein MB Studium in Stuttgart an und hätte gerne ein CAD Programm womit man ordentlich arbeiten kann. Solid works kenne ich schon, bin aber auf der Suche nach einem das etwas mehr kann. Und es sollte bezahlbar sein, also als Studentenversion oder so vorhanden...
Gibt es ein Programm mit dem man bei CFK Konstruktionen die festigkeit abhängig von der Faserorientierung berechnen kann??
Ich fange nächste Woche ein MB Studium in Stuttgart an und hätte gerne ein CAD Programm womit man ordentlich arbeiten kann. Solid works kenne ich schon, bin aber auf der Suche nach einem das etwas mehr kann. Und es sollte bezahlbar sein, also als Studentenversion oder so vorhanden...
Gibt es ein Programm mit dem man bei CFK Konstruktionen die festigkeit abhängig von der Faserorientierung berechnen kann??
kuka.berlin
Wahl-Südtiroler
Autodesk Produkte ist meist Kostenlos (für Studenten)
Symulation Multiphysics kann das.
Generell ist es schon sehr Aufwendig mit den Schichtmodellen, aber dafür finde ich das Programm geeignet, um sich das selber anzueignen.
Kritische Knicklasten und Beulen sind damit auch gut zu Simulieren.
Du kannst mir ne PN mit deiner Mail add schicken und ich kann dir noch etwas Leichtbau-Vorlesungsmaterial aus dem letzten Semester geben.
(Ist schon Master-Stoff: Mathe I, II, (III) sowie Technische Mechanik I, II, (III) und Werkstoffkunde sollte man sich vorher schonmal zu gemühte geführt haben)
Kuka
Symulation Multiphysics kann das.
Generell ist es schon sehr Aufwendig mit den Schichtmodellen, aber dafür finde ich das Programm geeignet, um sich das selber anzueignen.
Kritische Knicklasten und Beulen sind damit auch gut zu Simulieren.
Du kannst mir ne PN mit deiner Mail add schicken und ich kann dir noch etwas Leichtbau-Vorlesungsmaterial aus dem letzten Semester geben.
(Ist schon Master-Stoff: Mathe I, II, (III) sowie Technische Mechanik I, II, (III) und Werkstoffkunde sollte man sich vorher schonmal zu gemühte geführt haben)
Kuka
Zuletzt bearbeitet:
Ja ich will doch nur wenig was konstruieren und Runterladen kann jeder
Mir ist halt nichts mehr eingefallen
