Cannondale Sammelthread!

[nobuya]

So wie in Deinem Video stimmt auf jeden Fall was nicht - da ist dann doch ein Spalt zwischen Steuerrohr und Lagerring? Das Rohr sollte schon nur mit viel Geduld und wackeln oder mit Gummihammer reingehen, sonst ist was falsch. Die Lager sind 1.56", zu 1 1/8" ist dann einiges an Luft (erst die neueren Modelle haben meine ich 1.5" Lager, aber auch da wäre Luft) - das mit dem verlinkten Lagerkit könnte also die Lösung sein.

(Ich habe das Problem andersrum bei einem Original-Supermax-Steuerrohr, das ein paar 100stel größer ist als das 1.56" Lager - da hilft auch der Gummihammer nichts. Da werd ich mich demnächst hier auch mal ausweinen, vielleicht weiß wer was )



[derliebewolf]

Ich bleib dabei: ausbauen, messen. Dauert ja nur 30min. Bevor ich jetzt einen Haufen Spezailadapter bestellen würde...

Solltest du wirklich ein 1.5" Steuersatz haben und ein 1.125 (oder tapered) Schaft müsste der Abstand oben (und bei nicht tapered auch unten) fast 1cm sein (0,9525cm). Nach so viel sieht dein Video nicht aus.
Ggf hast du 1.56" Lager und 1.5" Schaft (ergäbe dann 1,524mm Spiel), das wäre plausibler. Ich dacht zwar Cdale verbaut schon länger nicht mehr 1.56", bin mir da aber nicht sicher.

So und jetzt: Bier holen, ausbauen, messen, Ergebnissse posten.



[nopain-nogain]

Eben, da geht viel zu viel durch einander!
Also die Lager im Rahmen haben Innendurchmesser 1,56', genauso die Lefty Bruecken. NICHT 1,5' sonst wackelt das.
Dann hast du einen 1 1/8 Vorbau oben drauf? Hast du etwa ein normales Lefty4all Steuerrohr verbaut? Das ist nur fuer normale Tapered oder 1 1/8 Rahmen/Steuersaetze gedacht.

Am besten baust du den mal aus und zeigst ihn.


Wenn du in einem Cannondale Rahmen mit Headshock Steuerrohr und den 1,56' Lager mit einer Lefty1.0 XLR/Hybrid fuer einen 1 1/8 Vorbau fahren willst, brauchst du das hier:
https://r2-bike.com/LEONARDI-RACING-Steuerrohr-1-1-8-Zoll-fuer-Cannondale-Lefty-Hybrid-20-Supermax
oder das https://r2-bike.com/DARIMO-CARBON-Steuerrohr-fuer-Lefty-10



[MrFaker]

Also nun mal die ganzen Maße:

Einmal das Lager, da kann man ja nicht viel falsch machen als bestellen.

Dann einmal der Lagersitz:

Und einmal das Leonardi Steuerrohr, das hat unterschiedliche Durchmesser.



[derliebewolf]

Also das sieht doch nach klassischen Headshock Lagern aus (1.56"). Die sind dann oben und unten identisch nehme ich an.

Aus dem oberen Schaftmaß werd ich aber nicht schlau, das passt nicht. Das wird die Ursache für dein Spiel sein. Wo hast du das her, war das jemals fest?



[MrFaker]

Also das sieht doch nach klassischen Headshock Lagern aus (1.56"). Die sind dann oben und unten identisch nehme ich an.

Aus dem oberen Schaftmaß werd ich aber nicht schlau, das passt nicht. Das wird die Ursache für dein Spiel sein. Wo hast du das her, war das jemals fest?

Von r2-bike. Ne war nie fest, davor das opi auch nicht.



[derliebewolf]

neu gekauft? kann ja kaum sein, wie das aussieht. Welches OPI Steuerohr war das denn?



[A-Abraxas]

... davor das opi auch nicht.

Beim OPI steckt oben der Vorbau im Lager, das Schaftrohr (nur) unten im Lager und oben im Vorbau.
Da müsste das Mass am Vorbau abgenommen werden ...



[MrFaker]

Original war das OPI verbaut, das hatte irgendwann Spiel bekommen. Darauf hin habe ich das Leonardi neu bei r2-bike gekauft, hatte aber ab Anfang schon Spiel, wenn auch nicht so viel wie jetzt.
Jetzt habe ich das dritte noch bestellt, ein Leonardi für den OPI Vorbau.

Gefahren bin ich das Leonardi vielleicht 3-4 Monate.



[nopain-nogain]

Ja, das sieht ziemlich durch aus... vllt hatte das Lager Spiel/Uebermaas und hat dir zuerst den Opi und nun den Leo vermacht?
ECHT selltsam... das hatte ich in bald 10 Jahren cDale noch nicht :/



[MrFaker]

Nochmal neue Lager und vielleicht noch einen neuen OPI Vorbau kaufen, dann wäre alles neu und so verbauen?
Ich habe echt wenig Lust viel Geld in die Sache zu hängen.



[derliebewolf]

Aber die Lagermaße passen doch, oder? Sind die oben und unten identisch?



[MrFaker]

Ja. So wie oben auf den Bildern zu sehen.



[A-Abraxas]

Welche Abmessungen (am Lagersitz) hat denn der OPI-Vorbau (?) und welche das OPI-Schaftrohr (unten am Lagersitz) ? ?



[MrFaker]

Das kann ich leider erst später messen und mitteilen.



[A-Abraxas]

Das kann ich leider erst später messen und mitteilen.

Teil' doch bitte auch mal mit, um welches Rad in welcher Größe es geht - die Steuerrohre sind unterschiedlich lang und die Schaftrohre müssen die dazu passende (!) Länge haben:

KH148/97	KH148/110	KH148/122	KH078-STD	Rahmengröße
S/M	L	XL		F-Si
S	M	L	XL	scalpel SI, Trigger
	S/M	L	XL	Jekyll



[derliebewolf]

Ich hab hier noch einen OPI vorbau (steht im Bikemarkt) rumliegen, gern auch mal zum Vergleichsmessen oder ggf ausprobieren gegen Versandkosten...



[MrFaker]

Teil' doch bitte auch mal mit, um welches Rad in welcher Größe es geht - die Steuerrohre sind unterschiedlich lang und die Schaftrohre müssen die dazu passende (!) Länge haben:

KH148/97	KH148/110	KH148/122	KH078-STD	Rahmengröße
S/M	L	XL		F-Si
S	M	L	XL	scalpel SI, Trigger
	S/M	L	XL	Jekyll

Oben sind doch Bilder.
Das 97er Steuerrohr. FSi Gr. M. 2015 Team



[A-Abraxas]

Oben sind doch Bilder.

ja

Das 97er Steuerrohr.

das war / ist dort zu sehen.

FSi Gr. M. 2015 Team

Danke - das habe ich auf den Bildern nicht sehen können.

… und dann müsste es passen, was Dein Problem jedoch leider nicht löst



[MrFaker]

Also der OPI Vorbau hat folgende Maße, das OPI Steuerrohr kam noch nicht und das alte ist weg geflogen.
Auf der Höhe vom Lager hat es 39,68mm. Sonst schwankt und variiert es.



[derliebewolf]

So zum Vergleich mein rumliegender OPI Vorbau (lief problemlos in meinem Flash) hat einen Durchmesser im Klemmbereich von ich sag mal 39,8mm (leider nur analoger Messchieber).



[MrFaker]

Das wird sich dann vermutlich nicht so viel nehmen.
Wenn die Lager eingepresst sind verringert sich der ID bei mir auf 39,4-39,5 glaube ich mich zu erinnern.
Wenn das OPI Steuerrohr kommt, schaue ich nochmal, wie das zusammen passt und ob es wieder ruckelt..



[MrFaker]

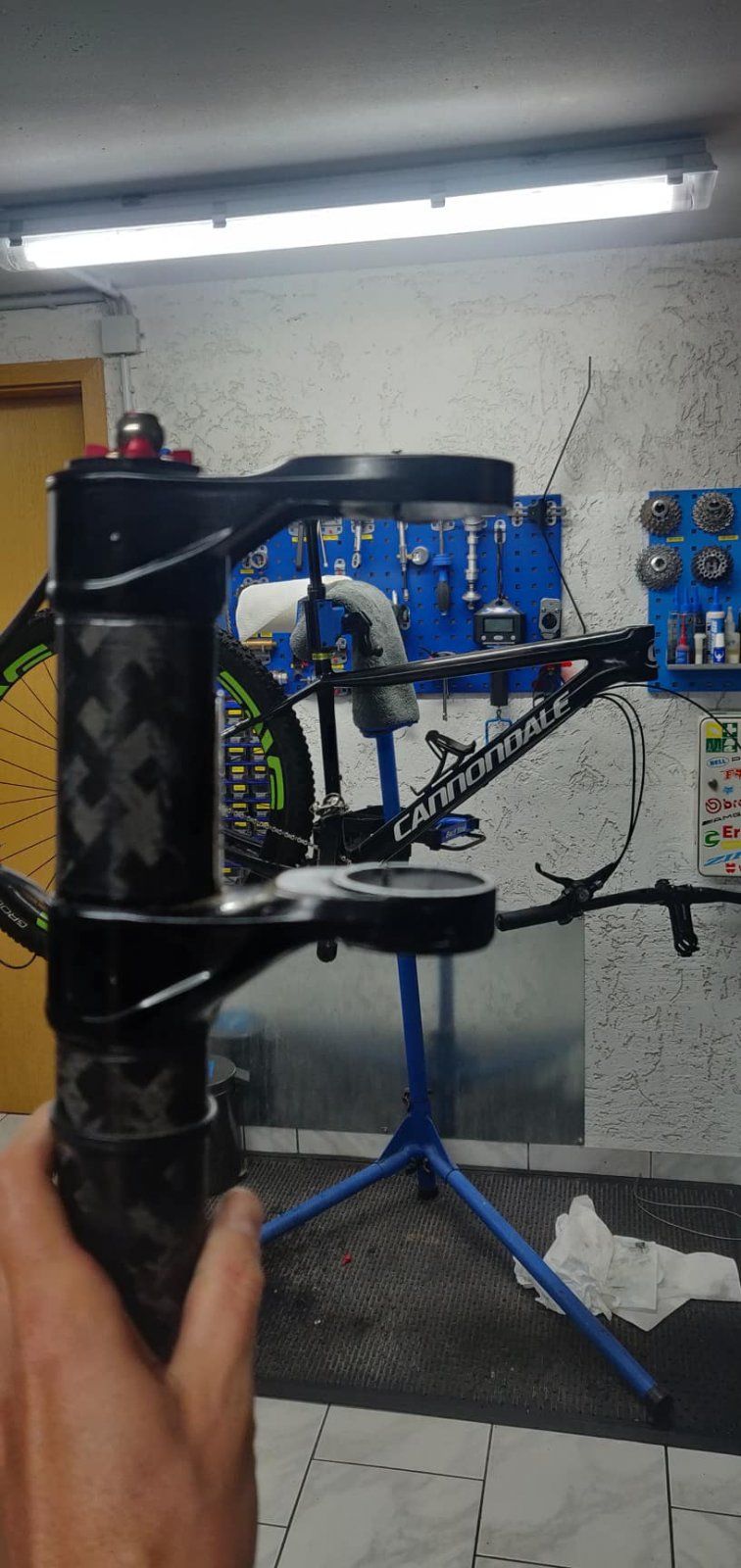

So, also das Leonardi Steuerrohr vermessen:

Das Spiel ist immer noch vorhanden.... habe mittlerweile echt null Lust mehr auf das scheiss Rad.
Ich habe gesehen, dass die Gabelholme zumindest der obere etwas verbogen aussieht.



[MrFaker]

So nun noch von einem anderen FSi ein 1,5" Steuerrohr komplett eingebaut, ebenfalls Spiel.
Am Spender FSi kein Spiel ..



[mete]

Hast Du die Lager von dem orangen Rad mit verpflanzt? Wenn ja und da trotzdem Spiel ist, dann wird wohl das Steuerrohr des schwarzen Rahmens ausgeschlagen sein.

Headshok-Lager haben außen 2" und innen 1,56", die Schäfte entsprechend 1,56" . Das sieht soweit alles gut aus, bleibt also fast nur der Rahmen. Die Brücken an den Leftys sind manchmal ein wenig krumm, weil sehr filigran. Das ist aber nicht relevant, zieht sich beim Einbau alles zurecht.
