Tips für Helmkamera/Camcorder

3. Ulf

Ich fang heut mal an eine Liste mit Eckdaten zu erstellen, die ich dann zum Abgleich posten werde. Sicherlich sind wie schon gesagt einige Daten Schall und Rauch. Features wie wechselbares Objektiv sind aber durchaus wünschenswert. Wenn es klappt, werde ich im Vorfeld versuchen ein Engineering Sample zu ordern.
eine Herausforderung ist sicherlich auch noch die Mindestbestellmenge. Das kleinste Menge, die ich bis jetzt gefunden hab waren 50 Stück.

ulf2 schrieb:
3. Ulf

Ich fang heut mal an eine Liste mit Eckdaten zu erstellen, die ich dann zum Abgleich posten werde. Sicherlich sind wie schon gesagt einige Daten Schall und Rauch. Features wie wechselbares Objektiv sind aber durchaus wünschenswert. Wenn es klappt, werde ich im Vorfeld versuchen ein Engineering Sample zu ordern.
eine Herausforderung ist sicherlich auch noch die Mindestbestellmenge. Das kleinste Menge, die ich bis jetzt gefunden hab waren 50 Stück.
Zum Vergrößern anklicken....



Hallo all,
Spricht irhgend was gegen die specs. der kamera die ich gepostet habe?? Diese entsprechen der 21cwshrx von Rfc... könnten wir uns darauf einigen???

Wechselobjektive habe ich auch bei einem Deutschen Händler gefunden!
Feldman

4. Nikolauzi

Ein Engineering Sample wäre gut! Dann wüßte man, worauf man sich einläßt, denn oft wird schon ziemlicher Müll verkauft:( Und aufs Glück verlassen ist auch nicht so das Wahre...

@tollwütiger
Mit 'nem Funksystem kannst Du ziemlich vergessen, der Empfänger ist groß und zieht ziemlich Strom, der Sender wird durch die Batterie auch wieder recht klobig... Und die Sender, die es so gibt, sind von der Übertragung nicht so der Reißer, da bringt eine super Cam auch nicht mehr viel (hab's mal probiert beim Cartfahren).
Dann lieber ein dünnes Kabel, ist viel einfacher:)

Der Nikolauzi

Idee: wenn die Dinger nicht zu teuer sind, kann man ja mehrere anbringen und während der Fahrt den Blickwinkel ändern (z.B. vorne/hinten) :D

@Nikolauzi:
Hab ich mir auch schon überlegt. Nur die Umschaltung ist sicherlich wieder Frickelkram, oder?

@ulf2
nö, ganz simpel, ein einfacher Umschalter, man verliert nur ein paar Frames, bis sich der Rekorder aufsynchronisiert ist...

Der Nikolauzi

@feldman
Die Specs sind schon okay. 21cwshrx ist nur leider die Typenbezeichnung der Kamera von Rf... Da ich nach Alternativen Anbietern suchen möchte benötigen ich für die Anfragen etwas allgemeiner Daten oder Eigenschaften.

Hier die Liste Eckpunkte, die ich für Anfragen verwenden werde. Punkte mit Fragezeichen bedürfen noch der Ergänzung/Diskussion. Ich werde die Liste entsprechend Euren Anmerkungen und Wünschen erweitern.

-1) Mindestbestellmenge 4 Pcs. ;)
0) Videostandard PAL
1) Auflösung 480 Zeilen HRes
2) CCD Chip von Sony (evtl. auch Sharp?)
3) Wechselbares Objektiv
4a) Betriebsspannung DC 12V
4b) Stromaufnahme <= 100mA
5) Spritzwasserschutz (Weatherproof)
6) Halterung?
7) Mikrofonanschluss?
8) Gehäusemaße?
9) Gewicht?

also hier die daten nochmal von Nanocctv.com

entsprechen zu 99.9% der 21cwshrx von Rfc
_________________________________________________________
TECHNICAL DATA
Image Sensor 1/3" Color CCD (EXviewHAD TM, High-Res)
Effective Pixels NTSC:768 (H) x 494 (V) , PAL:752 (H) x 582 (V)
Horizontal Resolution 480 TV Lines
Scanning System NTSC: 525 Lines, PAL: 625 Linesl
Sync. System Internal
Signal-to-Noise Ratio More than 50dB (AGC off)
Min. Illumination 0.1 Lux at F2.0
BLC Auto
AGC Auto (4dB ~30dB) White Balance 2100˚K ~ 9100˚K Auto
Gamma 0.45
Shutter Speed NTSC: 1/60 ~ 1/100K sec, PAL: 1/50 ~ 1/100K sec
Lens (Standard) 3.6mm

ELECTRICAL DATA
Video Output 1.0Vp-p Composite: 75 ohms
Power Source DC 12V (tolerance: 8V ~15V)
Operating Current 130mA or less
MTBF 80K hours
ENVIRONMENTS Operationg Temp. 14˚to 122˚F ( -10˚to 50˚C)
Humidit Within 90% RH

Optinal Lens 2.9mm / 4.3mm / 6mm / 8 mm

PHISICAL DATA
Measurements
23mm (Dia.) x 83mm (Length)
Weight (Approx.g) 166 (inc. Stativ) also dürfte die Kamera bei 40-50g liegen.
Output Terminal
1.2M (4ft.) Cable with BNC-Fe for Video,
DC Jack-Male for Power
Mount Swivel Bracket
_________________________________________________________
Was besseres werden wir nicht bekommen...

Als Suchbegriff wird die Kamera bei dem Hersteller: VB21CSHRX-R43 bezeichnet.
http://www.visionhitech.co.kr/colo_rbullet_camer_menu1_1.asp#

Fast alle Produkte von RFC findet ihr dort auch.

Denk dann auch mal weiter, wenn Ihr vielleicht mal auf 2 Räder mit Motorkraft umsteigt, jedes Gramm an Gewicht wird euch Kopfschmerzen bereiten... Meine erste Kamera wog 180g die habe ich nicht erschütterungsfrei bekommen.

Und meine erfahrungen mit dem Sony Super HAD waren nur Negativ..
Hatte 2 verschiedene von diesem Typ immer gleicher Fehler...

Sharp Ccd mit 420 Tlv permanente Überbelichtung...

habe auch noch keine Helmkamera mit 480 Hires Sharp finden können.

hier mal noch ein Link mit Sony Ex-view und Video
http://www.jonescam.tv/video/Ultra_Summer_Mix/MPEG1_Web_NTSC.mpg ...
gruss Feldman

5. Sayjionix ^^


sry, war heute den ganzen Tag arbeiten und konnte dem geschehen nicht beiwohnen ;)

Also mit den Eckdaten bin ich zufrieden, die von der 21cwshrx wären für mich auf jeden fall mehr als ausreichend. Wollen wir uns neben den Eckdaten denn schonmal etwa auf einen Preis einigen? Also da ich vorerst nicht sonderlich anspruchsvolle videos drehen werde würde mir wahrscheinlich auch ne cam um die 60 - 80 ? reichen.
Wenn bei der Sammelbestellung jetzt also ein Preis um die 150 ? rauskäme würde ich dann doch eher zu solchen billigeren Cams greifen.

Wie sehen denn eure preislichen Limits aus?

Jep, wenn das ganze schon so kompliziert ist, wären 150Euro auch meine Obergrenze.

Mit den Daten bin ich auch einverstanden, 2.9mm Objektiv fände ich ok.

@feldman
Das mit dem Gewicht ist aber auch für uns sehr relevant;) Mit dem Motorrad stürzt man sich ja selten steile Schotterpisten hinuntern :lol:
Wobei sich da mit viel Schlauchgummi schon einiges machen läßt.
Aber ein niedriges Gewicht wäre schon fein :daumen:

Der Nikolauzi

Zoom-Objektiv:

Da sind die Cams wohl nicht mehr so wasserdicht, denk ich mir mal. (Es gibt auch wasserscheue Menschen :D, die brauchen keine wasserdichte Cam). Wenn ich schon mal so ne Cam habe, werde ich sie auch anderwertig einsetzen, z.B. Schifahren, Rodeln (=Schlittenfahren), Kajakfahren, Kinder filmen (im Schwimmbad, Badewanne). Da kann die Cam nicht wasserdicht genug sein.

Objektiv Wechsel:

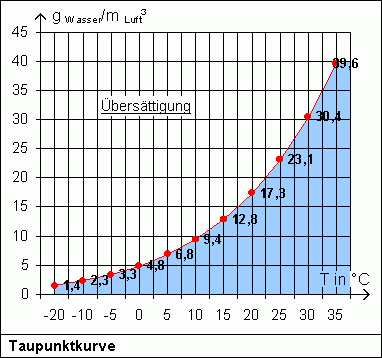

Ist ja wegen des Kondeswassers nicht ohne. Ich habe mal anbei die Taupunkt-Grafik von Wasserdampf in der Luft angehängt. Dort sieht man, daß die Luft mit 0°C nur ca. 28% der Wassermenge als bei 20°C beträgt. D.h. wenn ich bei 20°C und rel. Luftfeuchte 28% (extrem trocken) das Ojektiv wechsle, ist bei 0° schluß mit lustig. Über der Heizung ist es zwar viel wärmer, die rel. Feuchte geringer aber die absolute Dampfmenge die selbe. Bringt also gar nix.

Meine Schlußfolgerung:
Die Cam ins Tiefkühlfach legen, etwas warten und dann erst (noch im Tiefkühlfach - OK wird schwierig) verschließen.

Hat da jemand Erfahrung?

Grüße, Norbert


Anhänge

  • Luftfeuchte.png
    2,6 KB · Aufrufe: 42
Hi Jungs,

als fleißiger Mitleser des Freds werde ich jetzt auch mal heftiges Interesse bekunden.
Bei ner Obergrenze von 150 Eurosen bin ich definitiv dabei!!! :daumen:

Ciao

Andreas

@feldmann

Habe mir Dein Video mal genauer angesehen. Im rechten Bereich hat die Cam ein Problem, wenn helle Bereiche im Bild sind. Dann wird der Schwarzwert in dieser Bild-Spalte angehoben, sprich es schaut aus, als ob Licht dazukäme. Kann auch am CCD liegen, wie Nikolauzi geschrieben hat. Im Bereich der Bäume fehlt in diesen Spalten der Helle Bereich, darum ist auch nichts aufgehellt. Ich habe mal einen Schnappschuß angehängt, wo man die Aufhellung gut sieht. (Kontrast verstärkt).

Meiner Meinung müßte dieser Effekt reproduzierbar sein: die obere Hälfte sehr hell, die untere sehr dunkel. Dann müßte der rechte untere (dunkle) Bereich heller erscheinen.

Eigentlich sollte man solche Lichtsiutationen vermeiden. Du siehst ja, das Bild ist zu dunkel. Das liegt an der Belichtungsautomatik. Sie orientiert sich an den hellen Bereichen und sorgt dafür daß sie nicht überbelichtet sind. (Der Himmel ist bei Dir auch gut belichtet) Die Kam weiß nicht, ob Du oben oder unten richtig belichten willst. Aber der äußere Rand des Bildes (ca. 20% umlaufend) wird nicht oder fast nicht für die Belichtungsmessung beachtet. Wenn also der Himmel nur in den oberen 20% liegt, wird die Belichtung für den Rest auch gut passen. Das ist bei allen Kameras/Fotoapparaten so. (Bei besseren Geräten kann man was einstellen).

Abhilfe könne auch ein verlaufender Graufilter schaffen, der den oberen Bereich abdunkelt.

Ich hab diesen Effekt bei meiner (RFConcepts Typ 4) bis jetzt noch nicht beobachten können. Werde noch genauer testen. Bin eigentlich ganz gut zufrieden. Wenn ich mal ein schönes Filmchen habe, werde ich einen Link hier reinstellen.

Viele Grüße, Norbert

PS: wie hast Du den Film nachbearbeitet? Abundzu werden Halbbilder wiederholt und die Halbbildreihenfolge ändert sich. Sowas kann am Fernseher nicht funktionieren.


Anhänge

  • Faulty_Kontrast.jpg
    55,8 KB · Aufrufe: 102
@feldman
Danke für den Link. Die Specs passen wirklich gut.

@alle
Ich habe die Anfrage bereits verschickt. Mal sehen, wie schnell wir weitere Infos über Preis, Mindeestbestellmenge usw. bekommen.

- Das Objektiv mit 2.9mm habe ich angefragt, Standard ist aber 3.6.
- Die Punkte 8+9 können wir wahrscheinlick knicken, oder?
- Version mit internem Mikrofon habe ich gesondert angefragt
- Was ist mit der Halterung?

1) PAL Version, Auflösung 480 Zeilen HRes
2) CCD Chip von Sony
3) Wechselbares Objektiv (2.9?, 3.6, 4.3, 6, 8, 12, 16)
4a) Betriebsspannung DC 12V
4b) Stromaufnahme <= 100mA
5) Spritzwasserschutz (Weatherproof)
6) Halterung?
7) Mikrofon?
8) Gehäusemaße?
9) Gewicht?
10) Preis max.150,- €


Liste der Interessententen:

feldman
sörn
ulf
nikolauzi
Sayjionix
laufand

norribald schrieb:
@feldmann

Habe mir Dein Video mal genauer angesehen. Im rechten Bereich hat die Cam ein Problem, wenn helle Bereiche im Bild sind. Dann wird der Schwarzwert in dieser Bild-Spalte angehoben, sprich es schaut aus, als ob Licht dazukäme. Kann auch am CCD liegen, wie Nikolauzi geschrieben hat. Im Bereich der Bäume fehlt in diesen Spalten der Helle Bereich, darum ist auch nichts aufgehellt. Ich habe mal einen Schnappschuß angehängt, wo man die Aufhellung gut sieht. (Kontrast verstärkt).

Meiner Meinung müßte dieser Effekt reproduzierbar sein: die obere Hälfte sehr hell, die untere sehr dunkel. Dann müßte der rechte untere (dunkle) Bereich heller erscheinen.

Eigentlich sollte man solche Lichtsiutationen vermeiden. Du siehst ja, das Bild ist zu dunkel. Das liegt an der Belichtungsautomatik. Sie orientiert sich an den hellen Bereichen und sorgt dafür daß sie nicht überbelichtet sind. (Der Himmel ist bei Dir auch gut belichtet) Die Kam weiß nicht, ob Du oben oder unten richtig belichten willst. Aber der äußere Rand des Bildes (ca. 20% umlaufend) wird nicht oder fast nicht für die Belichtungsmessung beachtet. Wenn also der Himmel nur in den oberen 20% liegt, wird die Belichtung für den Rest auch gut passen. Das ist bei allen Kameras/Fotoapparaten so. (Bei besseren Geräten kann man was einstellen).

Abhilfe könne auch ein verlaufender Graufilter schaffen, der den oberen Bereich abdunkelt.

Ich hab diesen Effekt bei meiner (RFConcepts Typ 4) bis jetzt noch nicht beobachten können. Werde noch genauer testen. Bin eigentlich ganz gut zufrieden. Wenn ich mal ein schönes Filmchen habe, werde ich einen Link hier reinstellen.

Viele Grüße, Norbert

PS: wie hast Du den Film nachbearbeitet? Abundzu werden Halbbilder wiederholt und die Halbbildreihenfolge ändert sich. Sowas kann am Fernseher nicht funktionieren.
Zum Vergrößern anklicken....

Danke Norbert für deine Ausführliche Analyse...

Mir dem Vermeiden ist so eine Sache ich kann ja nicht jedesmal bei Gegenlicht, wobei es keine rolle spielt wo der lichteinfall herkommt,die kamera ausschalten. Bisher hatte ich 4 cameras 3x Sony Super Had und 1x Sharp... Bei allen ist das selbe Problem aufgetaucht...
Aber eben sehr extrem bei der RFC Typ 3. Auch bei anderen Usern die
die Cam für dieselbe zwecke einsetzt wie ich ist der gleiche Effekt sichtbar. Daher denke ich mal das dieser Chip in der Kombination mit
mit kleinen Gehäusen nicht das ware ist.. In meinem Camcorder PC110
steckt er ja auch drin und funktioniert tadellos. Bei dem Typ 4 habe ich den Effekt noch nicht beobachten können aber leider gibt es nur wenige
Vergleichvideos im Netz. Also wenn Du in der nächsten Zeit mal was
Videomässig posten könntest danken wir Dir!

Nachbearbeitet habe ich das Video nicht... Ich schneide diese Lichtsituationen dann raus.. Zumal ich dann doch zuviel einbussen am Gesamtbild hinnehmen müsste... Oder gibt es eine Sofware wo ich nur bestimmte bereiche bearbeiten kann? Das mit dem Filter wäre ja ne Idee nur den wird es nirgens zu kaufen geben... ???

besten Dank Feldman

erstmal danke an ulf das er sich darum kümmert.
mit punkt 8 und 9 hast du recht, da wird sich gegenüber anderen modellen nicht viel tun.
bin schon gespannt.
das mit dem mikro ist mir egal.ton brauch ich keinen.

@feldmann, wenn du zuhause premiere hast, geh in die farbkorrektur und regel ein wenig die farben nach. bekommt alles nen netteren look.

mit den filter. auf dem markt wird es da nicht geben, ausser man bastelt sich aus dem cokin kreativset was. da es sich aber hierbei um etwas dickere folien handelt ist das auch nicht der bringer und die cokin farbfilter auf ner drehmaschine auf das gewünschte mass bringen in ein rahmen einfassen ist zu aufwendig und teuer.....obwohllllllll.
gruß sörn

Kurzer Status: Bis jetzt kein Bild, kein Ton...white noise! Hab eine Fehlermeldung von deren SMTP-Server bekommen, dass die Zustellung der E-Mail hängt. Schicke dann nächste Woche nen Fax.

Gruß,

Ulf

tollwütiger schrieb:
erstmal danke an ulf das er sich darum kümmert.
mit punkt 8 und 9 hast du recht, da wird sich gegenüber anderen modellen nicht viel tun.
bin schon gespannt.
das mit dem mikro ist mir egal.ton brauch ich keinen.

@feldmann, wenn du zuhause premiere hast, geh in die farbkorrektur und regel ein wenig die farben nach. bekommt alles nen netteren look.

mit den filter. auf dem markt wird es da nicht geben, ausser man bastelt sich aus dem cokin kreativset was. da es sich aber hierbei um etwas dickere folien handelt ist das auch nicht der bringer und die cokin farbfilter auf ner drehmaschine auf das gewünschte mass bringen in ein rahmen einfassen ist zu aufwendig und teuer.....obwohllllllll.
gruß sörn
Zum Vergrößern anklicken....

Ich habe schon mal mit Cokin Filter experimentiert die auswirkungen waren allerdings sehr bescheiden... Graufilter habe ich nartürlich nicht
aber ich habe einen Netten Optiker... Der hat mir letztes Jaht ne Glass
für die RFC, zwecks Beschlagen, zurecht geschliffen... Damit war das Objektivwechsel kein Problem mehr...

Premiere zu systhem lastig rödelt bei jedem bisschen auf der Platte rum... Mein Fav... Vegas...wenn man von der Adobephilosophie wegkommt ist es genial.... Ja ich weis das man ne menge mit Filtern zauberkann... Aber verkorkste Filme kann man damit auch nicht oder nur bedingt retten....

gruss Feldman

naja, is halt geschmackssache mit welchem program man besser klarkommt.
ich werd das auch nicht zu sehr vertiefen.

so einen optiker hätte ich auch gern...ach und mit den verkorksten bilder...schrott ist schrott und sollte auch nicht weiterverabeitet werden.
gewisse grundvoraussetzungen sollte das material schon haben.

Hallo zusammen,

Habe mal ein kleines Filmchen zusammengestellt, im Format XVid avi (28MB, 50 sec):
http://rapidshare.de/files/1124335/RFC4_Norribald_Xvid_q06_deint.avi.html

Kamera: RFConcepts Type 4 (480TV-L, 0,1 Lux,...).
Der Film ist nachbearbeitet:
Entwackelt (darum sich anchmal Artefakte am Rand sichtbar)
Deinterlaced (Nur 1 Halbbild und vergrößert)
Geringfügig nachgeschärft
Schwarzwert reduziert.

Für den 1. Teil war das Wetter und damit das Licht sehr schlecht. Aber auch dann soll ja die Cam akzeptable Bilder liefern können.

Der Film ist mit dem 4.3mm Objektiv entstanden. Habe gestern gegen das 3.6mm getauscht. (Im Tiefkühlfach und mit Gummihanschuhen - mal kaltes Wetter abwarten und schauen, obs was genützt hat)

Mit was für Objektiv-Brennweiten filmt Ihr so meistens?

Mit der Cam bin ich bis jetzt sehr gut zufrieden. Am meisten kämpfe ich mit den Kabeln und Steckern. Ist immer ein wilder Haufen im Rucksack. Bis ich da alles verstaut und eingerichtet habe, vergehen einige Minuten.

Gestern bin ich mit der Cam auf Tauchstation in der Badewanne gegangen, um die Kinder beim Wasserbaggern zu filmen. Hat gut funktioniert und schaut ganz lustig aus.

Viele Grüße, Norbert

hallo Norbert,

wunderbar auch mal was aus der Praxis zu sehen.
zwei fragen zum Mopedvideo was für ein Micro benutzt du den und wo hast du es angebracht..
2.tens Kamerabefestigung... wie sieht deinbe Lösung aus??
Habe bisher meine Kamera immer in eine Isolierummantelung für Rohre gesteckt und unterhalb meiner Verkleidung geklebt. Hat aber den nachteil das die Kamera nicht mehr gekühlt wird...

Was das Tiefkühlen anbelangt habe ich es mal ausprobiert...
Kamera für 10min ins Tiefkühlfach in einer Plastiktüte...
Montage in Tüte durchgeführt... hat nichts gebracht... 20min im Freien und das Glas war beschlagen...

Wenn das 4,3mm Objektiv bei dir im Schrank verstauben sollte, habe selbst ein 3,6er der Winkel ist mir persönlich zu gross, sag bescheid.
gruss Feldman

@tollwütiger:
Werde alternative Downloadquelle suchen. Ich melde mich.

@feldmann:
Mikro: Das von RFConcept im Pack mitgelieferte: Ist ein normales Elektret-Mikro mit (geregeltem?) Verstärker im Kabel um auf Chinch-Level zu kommen. Mikro eingewickelt in Schaumgummi und im Deckelfach vom Rucksack. Funzt ganz gut. Mit Sound gleich viel realistischer. :daumen:

Also ich filme meißtens mit 3.6 oder 2.9mm Objektiven.
Durch den Weitwinkel kommt der Eindruck der Geschwindigkeit viel besser raus. Mit über 5mm sieht es immer viel langsamer aus, als es ist.
Aber natürlich sieht's schärfer aus, da die Geschwindigkeit am Bildrand geringer ist.

Der Nikolauzi
