zeigt her eure selbstbauten

[Master | Torben]

Edel edel

Damit man lange schön weich drehen kann, richtig?



[unchained]

harrrrr



[evil_rider]

ich will auch welche, schick mir mal eine PM bitte!!!



[numinisflo]

Tolle Sache Chainy!



[gabs]

selfmade kettenführungen scheinen wohl hart in trend zu sein

hier mein 1. prototyp incl taco 240g. ohne bei der herstellung aufs gewicht geachtet zu haben



cheers

€: taco rand zu zahradrand ist konstant 10 mm



[evil_rider]

sollten da nicht 5mm langen?



[gabs]

schien mir bisschen wenig

€: beim nächsten anlauf, kommt der taco weit näher ans kettenblatt... dann werden 5mm auch langen

dieses mal ging es mir aber darum eine funktionierende kf zu bauen... habe nicht wirklich auf gewicht und optik =>form follows function



[burn]

"hier stand quatsch"



[2und4zig]

Endlich hab ich mal wieder Zeit gehabt, was selber zu basteln. Aber nur Zeit, keine Werkzeuge, die irgendwas erleichtert hätten. Sprich: Stichsäge (die fast ihr Leben im dicken Alu ausgehaucht hätte), Bohrmaschine, Laubsäge und viele Feilen (Vorkriegsmodelle).
Aber ich konnte meiner armen SLX-Kurbel doch nicht diesen hässlichen Kunststoffbashguard von Shimano zumuten

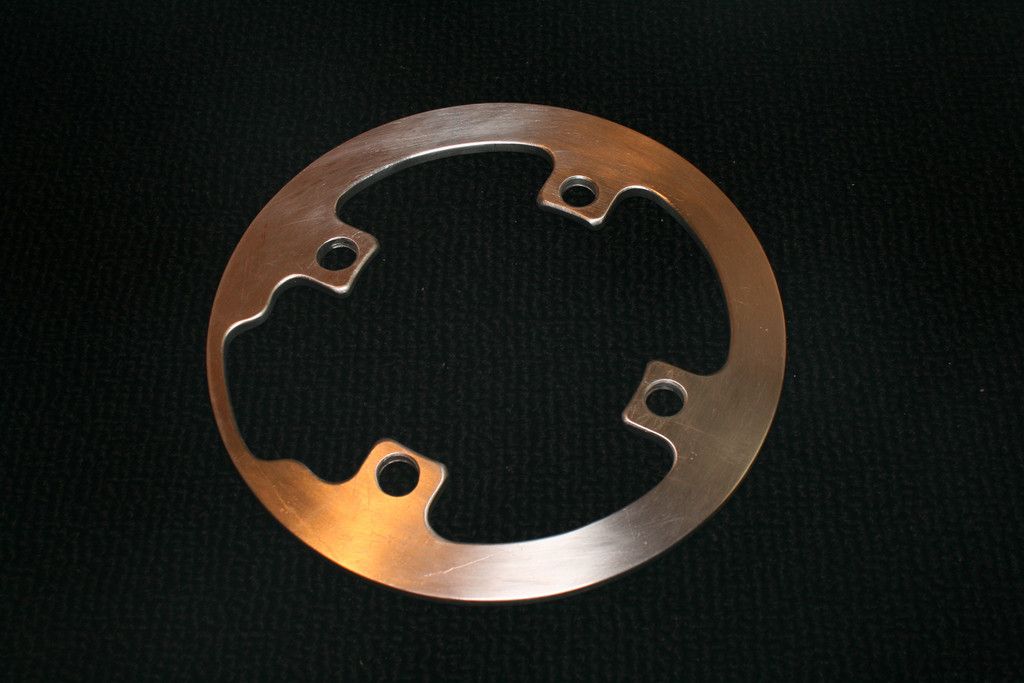

Bashguard für 36 Zähne, 5mm dick, 110g schwer (39g gegenüber Original gespart):



[DOWNHILLER4376]

schick schick, jetzt nur noch schön lackieren dann perfekt



[gabs]

respekt



[2und4zig]

Danke schön
Ich finde ihn auch roh schick, mal sehen ob er noch schwarz eloxiert wird oder erstmal so matt-Alu bleibt, passt ja zur SLX.



[Grinsekater]

Haben die Teile eigentlich jetzt auch im Dauerbetrieb gehalten?



[Scottrider]

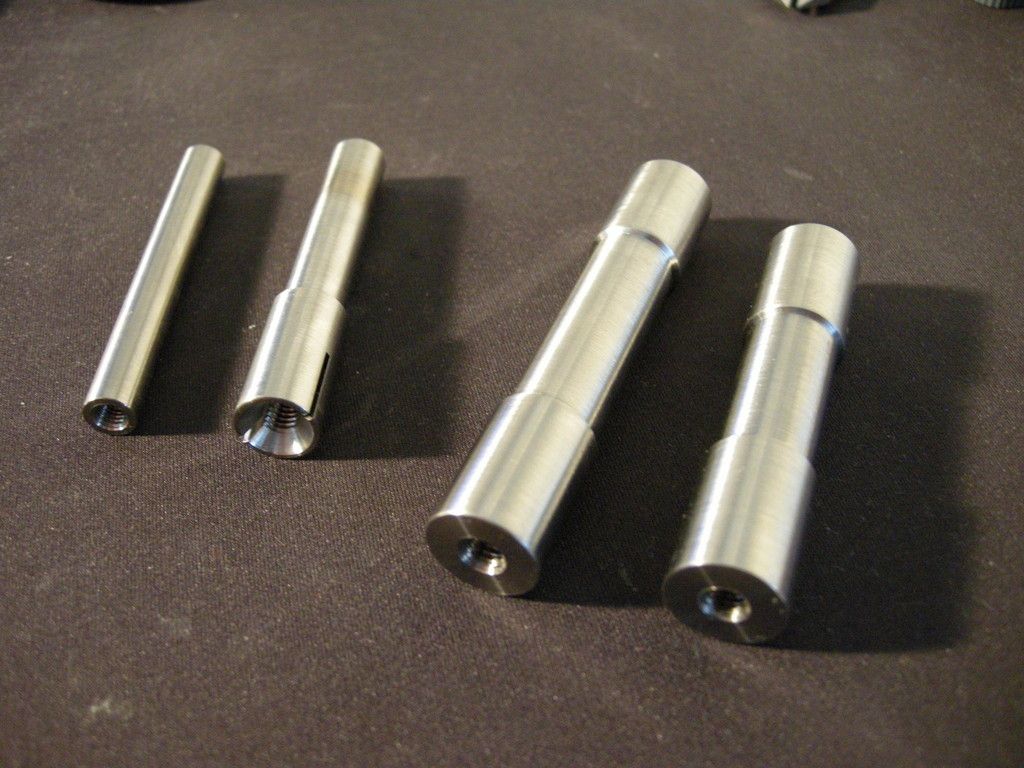

Titanachsen fürs Iron Horse... mach ich nie mehr



[unchained]



[gabs]

wo kommt die 2. achse hin?
sunday?



[Bombenkrator]

habe auch mal wieder etwas gemacht mit meinem kollegen vanderham_ster aus dem forum, wird momentan noch hergestellt
hier das cad model
das s.s. sind die initialien. nicht auf falsche gedanken kommen

fertiggewicht mit rolle, schrauben ect. 150g.
trägerplatte hat 4mm stärke, die führungsplatten 2,5mm
wird aus einer alu-magnesium legierung gelasert



[slayerrider]

bin gespannt wie es real aussieht.



[unchained]

Wo wir grade bei CAD sind. Hier mein nächstes Projekt.



wiegt 141 Gramm (incl. Lager)



[xxFRESHxx]

64 speichen?
was haben die lager denn für dimensionen? scheinen recht klein zu sein



[unchained]

Oh man. Totaler Denkfehler. Vielen Dank für deinen Hinweis .

Zu Beginn benutze ich einreihige Zylinderrollenlager (FAG) in den Dimensionen 9x7x24. Mal sehen wie sie sich schlagen.



[kuka.berlin]

Gibts die Lager überhaupt so klein?
Axiallasten mit Zylinderrollen ist auch nicht so wirklich toll .. oder?

Kuka



[Pilatus]

Wenn ich mich nicht irre sollten die Löcher von einem zum anderen Flansch um einen halben Lochabstand versetzt zueinander sein, oder?



[Ketchyp]

Dürft ich fragen wie du den Nabenkörper fertigst? Gern auch per PN



[unchained]

korrekt. Sieht vllt auf Grund der perspektivischen Darstellung nicht so aus.

@ketchyp: Per CNC Drehbank. Die restlichen Schritte folgen dann auf ner CNC Fräse.
