Bilder von Carbonkefü made by Bommelmaster

[poo-cocktail]

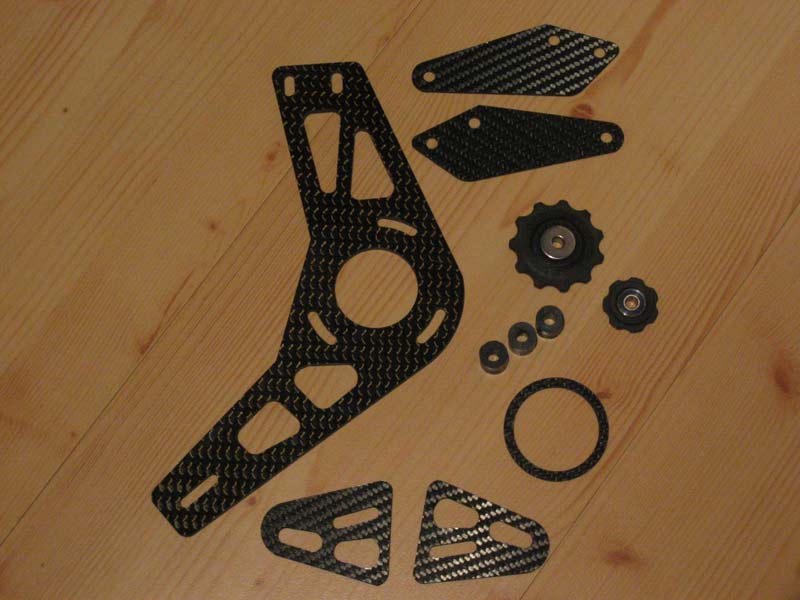

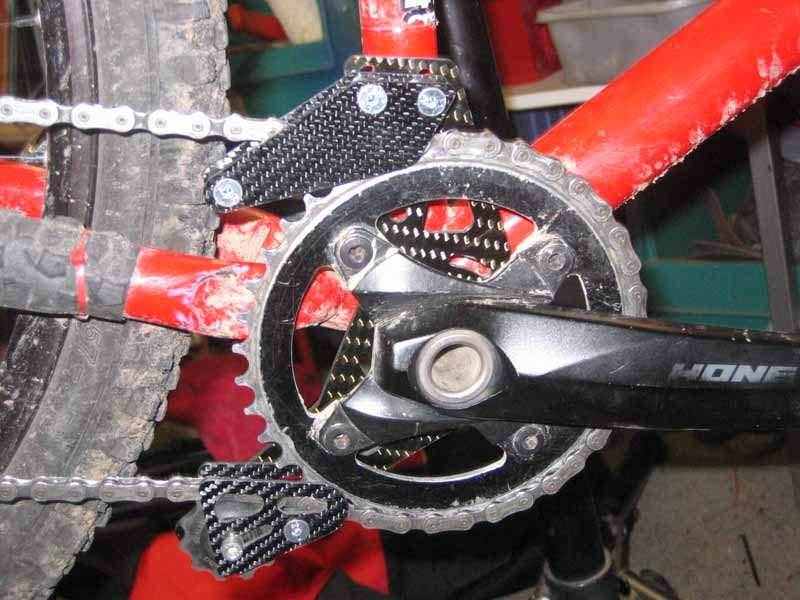

So, kettenführung zusammengebaut und einsatzbereit =)
gewicht knapp über 100g hatte jetz keinen bock nochmal alles abzubauen nur weil ich eine schraube nich mitgewogen hatte.
denke die Bilder sprechen für sich
ist im moment zum klemmen am tretlager, iscg aufnahme hab ich aber auch berücksichtigt, muss dann nur das loch größer gebohrt/gesägt werden



[trauntaler]

Schön! Wo bekommt an so ein kleines Schaltröllchen wie im erten Bild her?



[xxFRESHxx]

das wird wohl aus von ner gizmo sein. aber wozu ist das überhaupt gut?

schön gefräst, die ausrichtung des oberen käfigs sieht aber irgendwie nicht optimal aus.



[poo-cocktail]

Schön! Wo bekommt an so ein kleines Schaltröllchen wie im erten Bild her?

Jau is von ner Gizmo, hab aber doch das schaltröllchen verbaut weils ruhiger läuft.



[Lore]

joa nen paar verbesserungssachen gäbs wohl noch... du kannst ja das gizmo röllchen zusätzlich an die zweite schraube machen



[Da Goasse]

eine frage mit welchem werkzeug macht ihr das loch fürs tretlager?? nehmt ihr da nen 50mm lochbohrer??



[Lore]

eine frage mit welchem werkzeug macht ihr das loch fürs tretlager?? nehmt ihr da nen 50mm lochbohrer??

einfach mal unten gucken 45mm



[Da Goasse]

ah jetzt ^^ sorry augen aufmachen wäre mal nicht schlecht



[Da Goasse]

Ich hoffe euch stört es nicht das ich hier mal meine Ideen und Probe Stücke veröffentliche!?!?

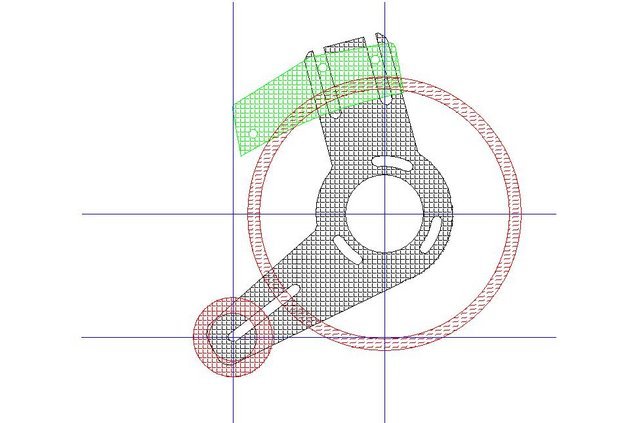

CAD Zeichnung meiner Kettenführung ist eigentlich bis auf kleinere Details baugleich mit ner Boxguide

so und hier mein Prototyp:

gebt mir doch mal eure kritik, verbesserungs vorschläge oder was auch immer!



[poo-cocktail]

ist aber gesägt oder?, sieht teilweise bissl schief aus kann aber auch am foto liegen.
was wiegt se denn? und was für ne materialstärke haste verwendet?



[Da Goasse]

ja außenrum is mit der stichsäge gesägt... weil ich unsere oberfräse nicht gefunden hab aber die langlöcher für iscg und des loch fürs tretlager sind dann mit der oberfräse entstanden... wiegen tut sie mit allem was auf dem foto zu sehen ist 160gramm aber wird noch abgespeckt wie gesagt ist der prototyp. der hauptteil ist 5mm carbon und die oberen führungs teile sind aus 2mm!



[Lore]

nunja... also die offenen langlöcher am boomerang gefallen mir nicht.. willst du den käfig winkelverstellbar machen so wies aussieht?!?!denn der is in deiner cad zeichnung nicht "gerade" am boomerang montiert. dann müsste die käfigplatte auch ein langloch haben. das ist aber alles bissl komisch, könnte sich verschieben und so.. ansonsten joa.. funzt wohl



[Da Goasse]

also die langlöcher am boomerang sind gewollt da sie noch flexibel bleiben soll der käfig wird mit zwei schrauben am boomerang in den besagten langlöchern verschraubt!!



[Lore]

also die langlöcher am boomerang sind gewollt da sie noch flexibel bleiben soll der käfig wird mit zwei schrauben am boomerang in den besagten langlöchern verschraubt!!

äh ja.. ja klar, dasses gewollt is... willst dus auf verscheidene KB's einstellbar machen?
klar, dass dus verschraubst.. mit welchen schrauben würd mich interessieren, die langlöcher ham ja nen enormen durchmesser.. wieso hast du die löcher oben ned zugemacht?



[Da Goasse]

wie schon gesagt aus dem problem der erst nicht auffindbaren oberfräse hab ich die langlöcher mit der stichsäge geschnitten... die führung soll für verschiedene blatt größen fahrbar sein genau!... verschraubt wird des ganze mit m5 schrauben ... wie gesagt ist im moment der prototyp da wird sich zeigen was sich im endeffekt rentiert und was nicht!



[poo-cocktail]

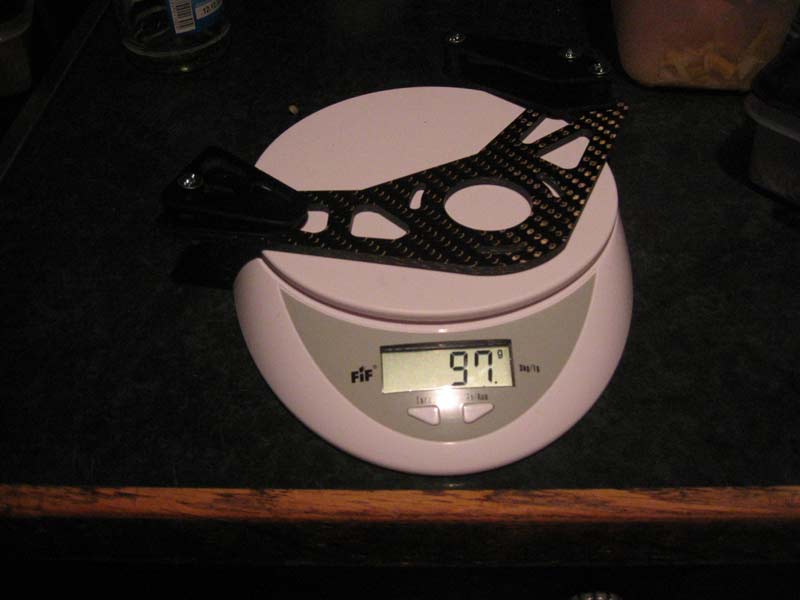

hab die führung nochmal abgehabt und bei der gelegenheit ma lkurz auf die waage gelegt. 105g...aber die 100 müsst ich eigentlich noch irgendwie knacken



[The Passenger]

Schick! Vielleicht Aussparungen am Käfig (oben)?



[poo-cocktail]

ja hab ich auch schon überlegt, aber das zeug wiegt echt nix, da wird man die 5 g nicht holen können, ich werd wohl mal das schaltröllchen etwas bearbeiten



[Blechinfettseb]

hey kai du süßer Bub.Was für ne Materialstärke hat den deine Führung.Bin ja mit Hilfe vom gutem Lore auch am planen



[PHATpedro]

aussparung am kaefig + ti schrauben?
jedenfalls sehr schick! gefaellt gut. mach ma in serie



[poo-cocktail]

gude seppl,
boomerang hat knapp 4mm und die kleinen teile 2mm.

@ phatpedro: bin grad am checken ob ich noch ein paar machen kann, muss aber noch paar kleinigkeiten dran verändern.



[tibo13]

Habe letztens auf Ebay Carbon-Schaltröllchen gesehen. Vielleicht ließe sich damit das Gewicht unter 100g drücken. Rein optisch wärs allemal passend.



[Whiplash 87]

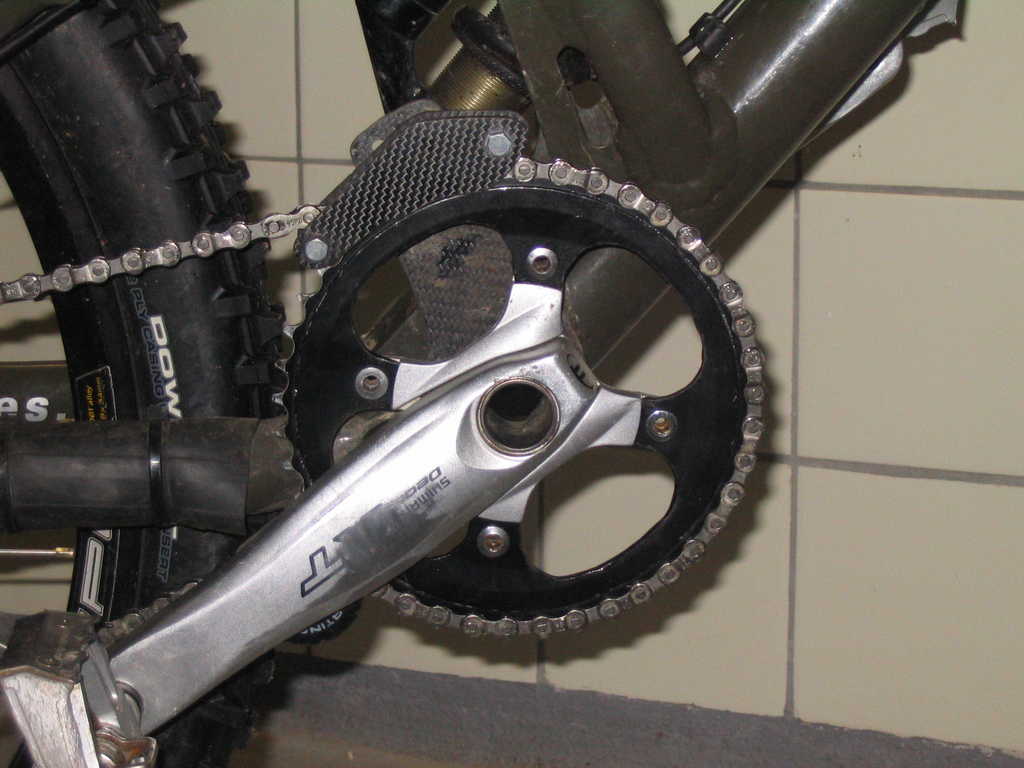

Hier mal mein Kettenführung vom Bommel. Anpassen war bissl Arbeit Aber Funktioniert 1A. Die doofen Komentare das ich das Truvativ Kettenblatt die hälfte weggefräßt habe, einfach sparen.



Ist ein 42 Kettenblatt und es wäre noch Luft fürn größeres aber das Aufgrund der fießen drecks Steine nit drinne.



[PHATpedro]

ey whipwurst.. hast ja voll den kaese aus deinem blatt gemacht..
truvativ XC blatt oder was?

bleib locker



[fone]

boah voll weggefräst man!
nice!
