Die selbstbaulampen der IBC´ler

[puschi20]

Wenn ich das richtig sehe, soll die Luft von hinten angesaugt werden und radial durch die "Leitschaufeln" das Gehäuse wieder verlassen. Die Leitschaufeln dienen dabei gleichzeitig als Rippen, um die effektive Fläche für den Wärmeübergang vom Gehäuse zur Kühlluft zu vergrößern.

Der strömungstechnische Kurzschluss wird durch den Fahrtwind verhindert (warme Abluft wird durch Fahrtwind abtransportiert). Gleichzeitig entsteht an der Rückseite der Lampe aber auch eine Art "Windschatten", der es dem Lüfter erschwert, Luft anzusaugen.

Wenn das ganze so funktioniert, wird der Wirkungsgrad sicher alles andere als optimal sein.

Aber vielleicht schildert uns der Entwickler und Erbauer dieser Lampe ja noch die genaue Funktionsweise

Gruß David



[LunaLuX]

@kampfgnom

IP Schutzklassen beziehen sich nicht nur auf Staub sonder auch,aber auch Feuchtigkeit und andere Fremdkörper
IP Norm, DIN EN 60529
www.ortung-online.de/Secutrac_IP-Schutzklassen.pdf

@rob1111

Danke aber vom Niederrhein nach München ??!!
Und ich dachte auch mehr an der Betty

Jörg



[rob1111]

Mit der kann ich leider nicht dienen

Die war mir dann als Vergleichsobjekt, als das ich die Tesla nutze, doch zu teuer



[topsecretboy]

betty hab ich hier, berlin is aber auch nen stück...

lüfter scheinen mir aber überflüssig, solange ein gutes kühlkonzept/strömungskonzept(hab ich bei noch keinem gesehn -> z.b. kühlrippen in fahrtrichtung) vorliegt und man diese nicht als stehende zeltbeleuchtung missbraucht



[kampfgnom]

@kampfgnom

IP Schutzklassen beziehen sich nicht nur auf Staub sonder auch,aber auch Feuchtigkeit und andere Fremdkörper
IP Norm, DIN EN 60529
www.ortung-online.de/Secutrac_IP-Schutzklassen.pdf

Hallo Jörg!
Die o.g. Schutzklassen sind mir durchaus geläufig, da ich Produkte entwickle, welche unter diese Klassen fallen.
Gerade deshalb bestreite ich einfach mal Deine Angabe IP50. Denn ein Lüfter saugt größere Mengen Luft an und die enthaltenen Partikel lagern sich unweigerlich an den Kühleroberflächen an. Dadurch muss regelmäßig gereinigt werden, vgl. PC-Gehäuse.
Um ein Elektronikgehäuse auf IP50-Standard zu hieven, sind i.A. Partikelfilter notwendig. Ich denke, dass Deine Lampe durchaus IP41 oder 42 halten kann. Wenn Du entsprechende Labyrinthe mit Ablauföffnungen hast sogar IP43. Aber zu der 5 fehlt es an Staubschutz.



[LunaLuX]

betty hab ich hier, berlin is aber auch nen stück...

lüfter scheinen mir aber überflüssig, solange ein gutes kühlkonzept/strömungskonzept(hab ich bei noch keinem gesehn -> z.b. kühlrippen in fahrtrichtung) vorliegt und man diese nicht als stehende zeltbeleuchtung missbraucht

Stimmt auf dem punkt und dem kann ich zu 100% zustimmen
Nur wollte ich hat KEINE Kühlrippen



[LunaLuX]

Hallo Jörg!
Um ein Elektronikgehäuse auf IP50-Standard zu hieven, sind i.A. Partikelfilter notwendig. Ich denke, dass Deine Lampe durchaus IP41 oder 42 halten kann. Wenn Du entsprechende Labyrinthe mit Ablauföffnungen hast sogar IP43. Aber zu der 5 fehlt es an Staubschutz.

Nun gut auch mit IP 40+ kann ich sehr sehr gut leben denn sobald man eine Gehäuse Öffnet um Luft rein und raus zu bringen und dann immer Noch IP 41-42 zu halten ist ok
Werde nach meinem Urlaub bei uns in der Frima ein IP Schutztest machen lassen.
Testtermin ist schon gebucht



[topsecretboy]

Stimmt auf dem punkt und dem kann ich zu 100% zustimmen
Nur wollte ich hat KEINE Kühlrippen

haste aber unter dem gehäuse und wer sagt das die rippen nicht längs unter dem gehäuse sitzen können (rippen können auch die form von turbinenleitschaufeln zwecks längerem weg haben), vorne ein luftspalt hinten ein luftspalt zum durchströmen, von mir aus mit tempereaturgesteuertem lüfter falls es mal zu warm wird.



[elmono]

Ich weiß nicht ob das hier gern gesehen wird, denke aber im Bikemarkt würde es untergehen. Ich möchte meine Selbstbaulampe verkaufen, falls jemand Interesse hat bitte PN. Bzw. vielleicht kann mir jemand sagen was man noch ca. verlangen kann, die Einzelteile in Summe waren nicht gerade günstig.

- 20W IRC mit Gehäuse von sk-lights.de
- Elektronische Steuerung von mmuennich.de
- Akku mit Bratbeckschaltung, 14,4V und 9,2Ah
- alle Kabel mit diesem Gewebeschlauch umwickelt, etc.
- Laptopladegerät



[yellow-faggin]

Hi,
wollte euch mal meine Lampe zeigen, nichts sehr besonderes wie viele andere lampen hier, aber dafür solide und hell
Gehäuse von rad ass und dementsprechendes p7 modul von dx mit anderer ksq, akku der sehr gängige bp-941 in rose dose mit lipo-saver.



[erexx]

Erstmal gute Arbeit

Aber bist du dir sicher, dass das bei dem Gehäuse keine Probleme mit der Kühlung gibt?



[yellow-faggin]

Erstmal gute Arbeit

Aber bist du dir sicher, dass das bei dem Gehäuse keine Probleme mit der Kühlung gibt?

Warum sollte es denn????
Bisher klappst eigentlich super, gehäuse wird schön warm alles schön mit wärmeleitpaste eingeschmiert..........



[lukrab]

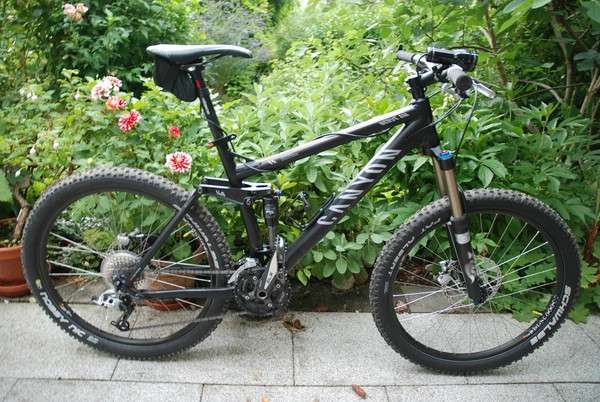

Hab nun mal Bilder von meiner Maglite-Fahrradlampe an meinem Canyon gemacht.

Die Lampe selber war mal eine 2D Maglite, welche gekürzt wurde und ein neues Gewinde bekommen hat. Die LED ist eine P7 CSXOI und als Treiber habe ich diesen genommen, damit wird die P7 mit 2,8A betrieben. Der Triber ist vorne in der Maglite und die Batterie, 8x AA Batteriepack, ist in einer Tasche unter dem Sattel.

Hier die Bilder:

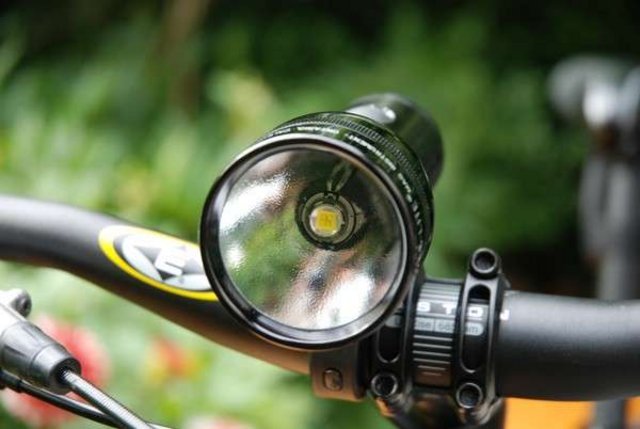

von vorne

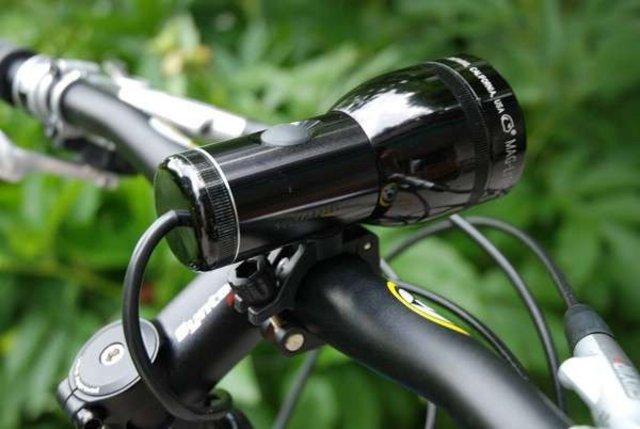

von hinten

die P7

von der Seite

das Batteriepacket

hier noch ein Beamshot

mfg lukrab



[mcscotti]

hallo ,

sehr schöne lampe deine maglite , gute arbeit darf ich fragen was du für eine halterung verwendet hast und wie lange du mit dem kleinen akku fahren kannst !!!

gruss jürgen



[lukrab]

Die Halterung hab ich hier her, das ist die Electron QR. Weiß nicht genau wofür die eig ist, aberpasst richtig gut und hält bombenfest, dennoch kann man sie schnell entfernen und anbringen. Musste dafür nur ein Lock in die Maglite bohren. Hab es mal kurz ausgerechnet und den Treiber mit einer 80%igen Effizienz berechnet, dabei kam eine Laufzeit von guten 2,5 Stunde raus.

mfg rayman



[mcscotti]

danke für die schnelle antwort werd gleich mal wegen der halterung schauen !!!
2,5 stunden klingt gut ! hast du mehrere stufen oder nur eine helligkeit ?

gruzzz



[lukrab]

Momentan hab ich nur eine Stufe, aber ich hab vor einen PWM-Dimmer dazwischen zu löten, mit 3 Stufen. Ich kenn jemanden der das für mich machen könnte, der hat aber gerade nicht die Zeit. Wenn hier jemand das vielleicht kann oder jemanden kennt der mir sowas bauen könnte, könnte mich vielleicht kontaktieren.

mfg lukrab



[mcscotti]

na bau dir doch einfach ne andere KSQ rein z.b. von kaidomain die hat 3 oder 5 stufen !!!
gruzzzz ....................



[mcscotti]

ach soo ,

mit welcher kamera hast du denn die bilder von deiner maglite gemacht is ja eine geniale qualität !!!



[Baxx]

mit welcher kamera hast du denn die bilder von deiner maglite gemacht is ja eine geniale qualität !!!

Laut Exifs war es eine Nikon D80.



[lukrab]

Jap, stimmt .

Was die KSQ von KD oder DX angeht, da hab ich schlechete Erfahrungen gemacht. Das ist auch der Grund warum ich so einen selbstgebauten KSQ genommen habe. Der funktioniert einwandfrei nur hat er halt keine Stufen.

mfg lukrab



[LunaLuX]

Hallo und guten morgen

Sorry aber die ausleuchtung ist halt typisch einer Taschenlampe mit wenig bis keiner Randausleuchtung.

Was bei Taschenlampen ja auch so gewollt ist!!!

Von der Ausleuchtung würde ich sie als Helmlampe nehmen aber der Größe und gewicht wegen doch mehr als Taschenlampe

Aber auch hier wieder sauber Gewerkelt und du hast recht die KSQ von DX KD sind schlicht weg schrott

Mit Sportlichen Glück Auf

JC-lights

hier noch ein Beamshot



[mcscotti]

hi,

aufgrund welcher tatsachen seid ihr der meinung das die ksq von DX bzw. KD schrott sind ???
wirkungsgrad oder was ???
meine funzt super !!!

gruzz jürgen



[rob1111]

Liegt daran, dass die Bauteile meist grenzwertig ausgelegt sind und die Bauteile schlecht verlötet sind ...

Ach ja, falls du es schon vergessen hast:

http://www.mtb-news.de/forum/showpost.php?p=6126497&postcount=806

Mit einer guten KSQ passiert dir sowas nicht...



[lukrab]

Da hast du recht, bin bisher nicht oft gefahren, aber besonders bei harten Kurven, sieht man manchmal das Ende der Kurve nicht gut. Muss mal schauen was ich da mache. Vielleicht noch was kleines für den Helm.

Was die KSQ von DX und KD angeht. Ich hatte zwei von diesen "Super-Duper-Ganz-Toll"-P7 Treibern. Der erste hatte nur eine Stufe und die war so bei 50% und der zweite hatte geflackert wie blöd. Deswegen werde ich mir nie mehr wieder von KD oder DX was bestellen, was eine Elektronik hat. Sonst bestell ich gerne bei KD, z.B. sind die Linse und der Reflektor von KD .

mfg rayman
