Eure Rahmendesigns!

[grabstein]

@trible6

nice

ach ja, ich hätt gern dieses programm !!!



[trible6]

tja, ich kann mich kaum dran erinnern, mehr als 9 stunden am stück am pc gesessen zu sein...

jetz kann ich mich kaum mehr trennen



übrigens bin ich schon gespannt auf das DEFINE projekkt



und: noch ne frage ......

kann man den schwingendrehpunkt auch direkt auf das tretlager setzen?? natürlich mit nem breiteren tretlager ??



[mTb|KwS-mudbuster]

@Trible6

Ja, den Drehpunkt auf's Tretlager setzen ist möglich.
Schau dir mal die Bikes von Cove oder das Chaka Moto (und gleichartige Rahmen von Poison etc.) an.



Hier nochmal was neues von mir
Ein DH-Race Fully - noch nicht ganz ausgereift (zu hohes Übersetzungsverhältnis) aber das wird noch ausgebessert.



[grabstein]

hey, mudbusti, so langsam sehen deine rahmen aus wie meine


nich schlecht ! schön schlicht


@trible6

herzlichen glückwunsch zur schönsten sucht der welt



[mTb|KwS-mudbuster]

So früh am Morgen schon ??
Prost!

Den Schwingendrehpunk und den Aufbau des Hinterbaus hab ich mir bei dir abgeschaut



[trible6]

hallo !!!

hätte nur mal so ne frage:

gibte es irgendwo online ne liste mit allen normmaßen am bike
z.b. achsenbreite, raddurchmesser, tretlager, dämpfereinbaumaße und so weiter

das wär nämlich echt der hammer



[grabstein]

gibte es irgendwo online ne liste mit allen normmaßen am bike
z.b. achsenbreite, raddurchmesser, tretlager, dämpfereinbaumaße und so weiter

hm, keine ahnung.....


achsenbreite innen (zwischen den ausfallenden) = 135 mm

raddurchmesser 26" mit 2,5" maxxis = 345 mm

dämpferlänge variabel (kommt drauf an, was es für ein rahmen werden soll)
---> ich nehm für DH immer 222 mm

tretlagergehäuse meistens 68 mm



[moth]

@grabi:
du meinst wohl nen radius von 345

es gibt auch noch maße wie steuerrohrinnendurchmesser 1 1/8" oder eben 1,5", sattelstützmaße kannste dir ja eins aussuchen...

MFG moth



[grabstein]

Original geschrieben von moth

du meinst wohl nen radius von 345

jop



[trible6]

tja.. das iss so meine grenze in der grösse:

noch nich ganz fertig... ist so um die 13 "



[trible6]

oder auch kompletto so:



[moth]

hm... das sieht ja schon mal richtig gut aus!! mensch, wenn ich meinen rechner mal wieder hab setz ich mich mal mit 3dsmax auseinander... das muss ja irgendwie gehen...

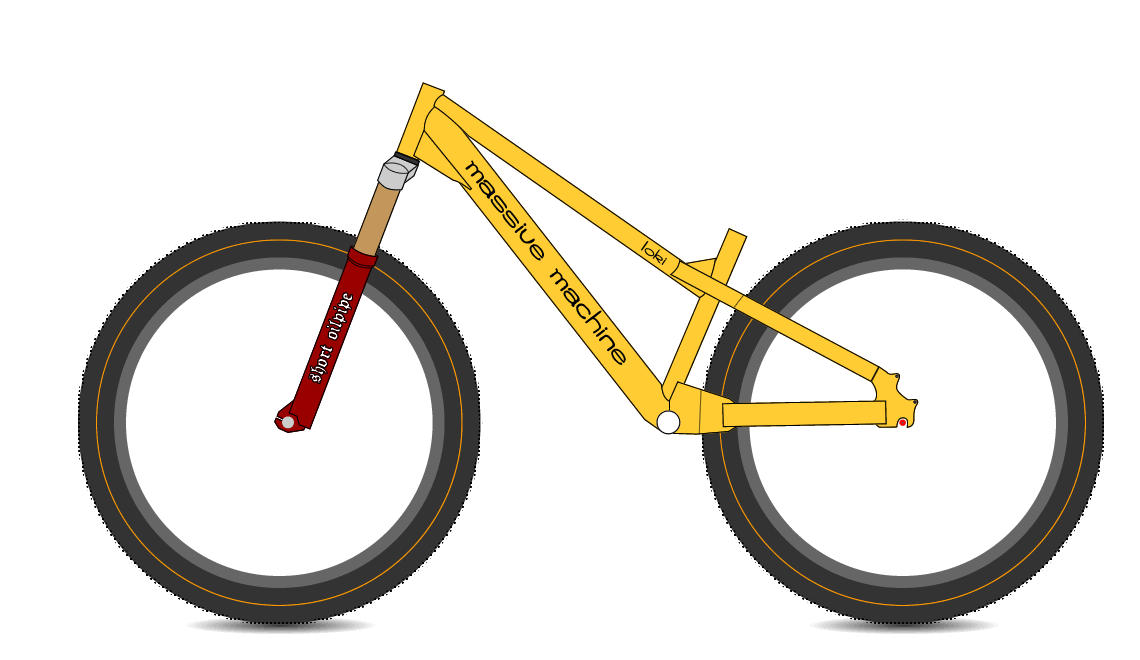

naja, aber hier mal mein absoluter favorit meiner gesamten hardtails!!! caled LOKI

jamjam... muss eigentlich mal richi fragen was des kosten würde...


MFG moth



[mankra]

Original geschrieben von trible6
hallo !!!

hätte nur mal so ne frage:

gibte es irgendwo online ne liste mit allen normmaßen am bike
z.b. achsenbreite, raddurchmesser, tretlager, dämpfereinbaumaße und so weiter


das wär nämlich echt der hammer

Da gibts eh nicht soviele genormten Maße.
Der Rest ist individuell, bzw. gibts Standartmaße und Winkel, die sich als optimal herausgestellt haben.

Mit welchem Prg. machst Deine Zeichnungen



[menigu]

so jetz hab ich mir muehe gegeben



[menigu]

nochma in besserer quali
http://mitglied.lycos.de/cobra11team/Zeuch/HT1.jpg



[mankra]

Sitzrohr viel zu dünn.

Tretlager etwas zu groß.

Unterrohr sehr groß. Bei solchem Durchmesser muß es sehr dünnwandig sein, damit der Rahmen net zu schwer wird.



[menigu]

okay werd ich aendern



[Daniel-N]

Original geschrieben von Mr.Nice Guy
nochma in besserer quali
http://mitglied.lycos.de/cobra11team/Zeuch/HT1.jpg

soll das ein rad sein? schaut irgendwie mehr nach briefbeschwerer aus..



[menigu]

jetz hab ich die ober- und unterrohr duenner gemacht und das innenlager kleiner



[menigu]

jetz hab ich die ober- und unterrohr duenner gemacht und das innenlager kleiner



[mankra]

Kommt schon eher hin.

Als Anhaltspunkt:

Tretlageraußendurchmesser: 45mm
Steuerrohraußendurchmesser: 43 mm
Sattelrohraußendurchmesser: Am besten 34,9: Paßt ne Standart 31,6 innen und außen noch ein Umwerfer, man weiß ja nie.
Von anderen Bikes so abgeschaut: Bei Alu

Unterrohraußendurchmesser: 50-80
Oberrohraußendurchmesser: 45-50
Hinterbau: Breite um die 20mm, Höhe nach Bedarf.



[moth]

also die rohrdurchmesser kann man sich doch ausschen wie man will! auf die wandung kommts an! natürlich sollten die rohre schon dicker sein als bei stahl!

MFg moth



[mankra]

Theoretisch schon, nur gibts Tretlagergehäuse als Fertigteil mit Außen 45mm zu kaufen (wirst auch kaum andere bei MTB Alu Rahmen finden)

Steuersatz sollte auch min. 43mm haben, ansonsten ist die Wandstärke zu gering.

Sattelrohr außen eben die 34,9, wegen Umwerfer und die Wandstärke paßt auch für 31,6 Sattelstützen.

Bei Ober und Unterrohr und nahezu runden Durchmesser haben sich diese Werte als optimal herausgestellt:
50x2 reicht schon für jeden DH Rahmen aus, weniger Wandstärke für leichtere Rahmen.
Ab 70 muß man mit der Wandstärke schon sehr weit runtergehen, wenn das Gewicht noch im Erträglichen bleiben soll.
Damit steigt aber die Dellengefahr.
Zu kleine Rohrdurchmesser verschenken Stabilität --> Oversize Bauweise.



[trible6]

danke für die maße !!!
gibts da noch mehr zu wissen über das Ganze ???

alusorten...
ausfallenden.. die sehn sich auch alle ähnlich ab und an...
steuerrohre



[trible6]

ne 4 kant bauweise
