der Carbon-aHeadcap/schaltwerkskäfig/sattel - Selbstbau Thread

[elmar schrauth]

Vorallem das Wort "Kettenrätschen" find ich super!

reschdschreipfeeler machen wir ja alle mal........


glaube nicht das es selfmade ist
zumal er die listenpreise der artikel alle im kopf zu haben scheint
elmar



[bikeaholics.de]

das ist selbstbau. der meinte mit den preisen doch nur speedware. halt zum vergleich.

aber die rädchen sind bestimmt der hit. bei 4,x gr und dann vollscheibe wüsst ich gern was da für lager drin sind

also ich trau dem braten nicht, sind zuwenig bilderund zudem miese quali.



[Hugo]

ich fänd die rätschen auch vom gewicht her interessant

das gewicht is wirklich nicht schlecht, würd ich aber trotzdem nicht montiern...die kette hat nix mehr was sie vom abspringen hält, und die haltbarkeit...na da weiss auch niemand was



[eDw]

Hi,
ist zwar etwas off-Topic, aber ich bin nicht in so vielen Leichtbau-Freds unterwegs. Falls einer noch eine Wage sucht: hier fuer unter 10 Euronen

Uebrigens, hab Gestern meinen 2 Sattelversuch laminiert. Mal sehen ob der nun besser geworden ist.

Gruss
eDw



[eDw]

Hi,
wie angekuendigt ist mein zweiter Sattelversuch nun raus aus der Form.
Einiges ist wirklich besser gewesen, aber leider hab ich immer noch ein grosses Problem und brauch mal die Hilfe von Euch Experten.

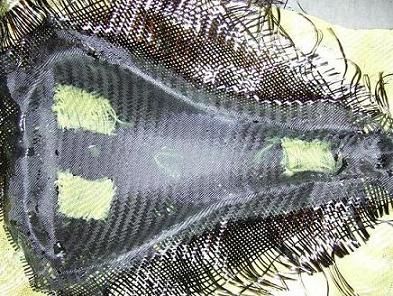

Die Rueckseite ist uebrigens mit dem Abreisgewebe dieses Mal super geworden.

Problem:

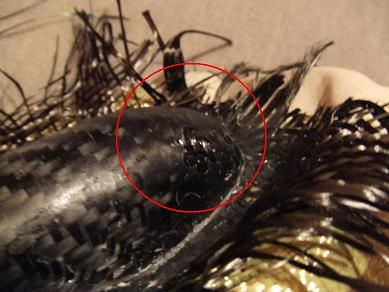

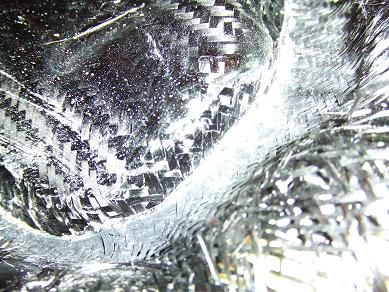

Vorallem am Rand gibt es Stellen, da ist kein Harz an den Matten. Ich hab dieses Mal wirklich mit aller Sorgfalt die einzelnen Lagen mit Harz eingepinselt, besonders den Rand und trotzdem.
Was mache ich da falsch?
Ich hoffe man kann es auf den Bildern erkennen.
Danke im Voraus.
Gruss
eDw



[Net-Knight1]

Hi,

@eDw

habe heut auch mal meinen ersten Sattel laminiert. Muss noch bis morgen warten bis ich ihn entformen kann. Bin auch gespannt ob das Harz überall hingekommen ist.
Welches Harz verwendest Du?

Gruß, Net.



[Hugo]

Hi,
wie angekuendigt ist mein zweiter Sattelversuch nun raus aus der Form.
Einiges ist wirklich besser gewesen, aber leider hab ich immer noch ein grosses Problem und brauch mal die Hilfe von Euch Experten.
Die Rueckseite ist uebrigens mit dem Abreisgewebe dieses Mal super geworden.

Problem:
Vorallem am Rand gibt es Stellen, da ist kein Harz an den Matten. Ich hab dieses Mal wirklich mit aller Sorgfalt die einzelnen Lagen mit Harz eingepinselt, besonders den Rand und trotzdem.
Was mache ich da falsch?
Ich hoffe man kann es auf den Bildern erkennen.
Danke im Voraus.
Gruss
eDw

hab mittwoch noch licht brennen sehn um 10 im schuppen...hätt ich doch ma die nase reinhalten sollen

hast du erst harz aufgetragen und dann die matten oder anders rum?
wenn das nur an ein paar stellen ist kannste problemlos nachharzen, also einfach nochmal frisches harz auftragen, trockenen lassen, dann evtl. den ganzen sattel anschleifen und nochmal komplett mit hatr bestreichen oder anderweitig lackiern um ne saubere oberfläche zu bekommen



[xtremelight]

hast du erst harz aufgetragen und dann die matten oder anders rum?

Das wird vermutlich nicht die Ursache sein. Die Ursache liegt wohl eher in den Formen (wenn Du zwischen 2 Formen gepresst hast) oder, wenn Du im Unterdruckverfahren gearbeitet hast, die Matten zu straff gelegt, oder zu schlecht in die "Nase" einmodeliert hast.

wenn das nur an ein paar stellen ist kannste problemlos nachharzen, also einfach nochmal frisches harz auftragen, trockenen lassen, dann evtl. den ganzen sattel anschleifen und nochmal komplett mit hatr bestreichen oder anderweitig lackiern um ne saubere oberfläche zu bekommen

Das würde ich in diesm Fall auch machen

Gruß Peter



[J-CooP]

Das Harz ist ja recht dünnflüssig und läuft halt in der Form nach unten, wo es dann vom Saugvlies aufgesaugt wird.

Die Fasern sind ja vermutlich trotzdem vollständig benetzt, nur ist die Oberfläche eben nicht glatt. Du könntest probieren an den betroffenen Stellen etwas Gelcoat in die Form zu streichen. Das läuft dir bestimmt nicht weg.

Vielleicht wäre es auch sinnvoll die Form beim Absaugen einfach mal umzudrehen.

Bei deinem jetzigen Versuch würde ich die unschönen Stellen auch einfach mit Harz oder Gelcoat auffüllen und anschließend verschleifen.



[Net-Knight1]

...hier meine erste selbst laminierte Satteldecke...



[csc-freak]

Hattest du einen Sattel als Vorbild?
Wenn ja welchen?
WELL DONE



[Dirki]

...hier meine erste selbst laminierte Satteldecke...

Hallo Net-Knight1,
schön geworden!

Gruß Dirk



[Net-Knight1]

Als Vorlage hatte ich nen alten Selle Italia SLR Gel Flow.

Sobald der Sattel komplett fertig ist werde ich noch ein paar bessere Fotos nachreichen.

Jedenfalls fing ich es nicht schlecht und werde in nächster Zeit wohl noch ein paar andere Modelle anfertigen...



[csc-freak]

Hallo.
Was haltet ihr von einem 5.2 gramm Flaschenhalter.
Und was bringen eure so auf die waage.



[jsweet]

Hallo.
Was haltet ihr von einem 5.2 gramm Flaschenhalter.
Und was bringen eure so auf die waage.

sollte er so sein wie der aramid tune halte ich nicht viel davon...



[Hugo]

...hier meine erste selbst laminierte Satteldecke...

prima oberfläche.
was hast du als form genommen und was als erste schicht? gel-coat, oder normales harz, nach-lackiert?



[Net-Knight1]

als form habe ich KNAUF Baugips verwendet, ist billiger stabiler und härtet schneller als der Modellgips, Form konnte ich leider nicht erhalten. Erste schicht war PVA-Trennmittel.

Nach der Entformung habe ich nochmals ne dünne schicht Harz aufgetragen. (siehe Bild oben).
Diese werde ich nochmals verschleifen und mit Klarlack überziehen. Dann siehts aus wie ein Lutschbonbon aus dem Mund.



[eDw]

Hi,
danke fuer die Antworten!
Ich glaube das hilft mir weiter.

Hier noch ein Paar Infos. Vielleicht habt Ihr ja noch ein par Tips fuer micht.

a) Abdruck hab ich von einem Flite gemacht
b) ich hab das Ganze nicht mit einer Possitiv Form verpresst, sondern im Muellbeutel mit dem Staubsauger.
c) ich hab die Form mit Harz ausgestrichen, dann Lage fuer Lage rein und (sehr sorgfaeltig) bepinselt.
d) Harz: R&G Epoxydharz+Härter 100095: Epoxydharz L + Härter SF

Noch ein paar Fragen:
1) Ist es besser mit Possitiv Form und dann verpressen?
2) Das Problem sind ja die Kanten und die Spitze, da das ganze da etwas zu laeuft. Wenn ich da eine Possitive Form mache, dann bekomm ich die auch nicht raus, ohne meine Negativ Form zu zerstoeren?!?!

Danke und Gruss
Erik



[xtremelight]

b) ich hab das Ganze nicht mit einer Possitiv Form verpresst, sondern im Muellbeutel mit dem Staubsauger.

Dann gehe ich mal davon aus, das meine Ausführungen bzgl. Einmassieren die Ursache war. Oder aber eine zu harte Folie, die sich schlecht in Hinterschneidungen legt.

1) Ist es besser mit Positiv Form und dann verpressen?
2) Das Problem sind ja die Kanten und die Spitze, da das ganze da etwas zu läuft. Wenn ich da eine Positiv Form mache, dann bekomm ich die auch nicht raus, ohne meine Negativ Form zu zerstören?!?!

Pressen ist bei so einer Form ziemlich aufwendig.

Ich würde Dir eine mehrteilige Positivform(Innenform) empfehlen.
Um eine schöne Oberfläche zu bekommen, solltest Du dann aber zwischen Armierung und Abreißgewebe/Saugvlies noch eine Lochfolie legen.
Dann mußt Du die Oberfläche sicher auch noch etwas nacharbeiten, aber der Aufwand ist sicher deutlich geringer, als das ganze zwischen 2 Formen zu pressen!

Gruß Peter



[coparni]

Eine Frage an die Satteldeckenexperten hier. Wenn ich fuer meine 72kg eine Satteldecke fuer einen Rennradsattel bauen will, wie viele Lagen von welchem Carbongewebe empfehlt ihr mir? Aramidlage kommt keine rein, die hat mein AX auch nicht. Passen 3 Lagen vom 160g/m²?



[XTC-Max]

nein, mind. 4 + Rovings wenn er dauerhaft halten soll



[Hugo]

so pauschale aussagen find ich n bischen an den haaren herbei gezogen.
wie viele lagen verbaut denn AX und co?
wenn ich meinen bekomm werd ich der sache ma auf den grund gehn.
vor langer lange zeit gabs sättel die waren aus einer oder 2 lagen und die halten bis heute, teilweise am mtb und mehr fahrergewicht.
kommt dann eben auf die form an...flach wie ein slr sollte ne lage mehr rein, gewölbt wie ne speedneedle reicht eine weniger.

vier hält bestimmt, aber das muss nicht heissen dass so viel nötig ist



[XTC-Max]

dann probiers mit 3 und ziehe dazu ne dicken Hose an ich wiege 65 kg und habe mir jetzt mal nen AX Sprint-ähnlichen Sattel mit 3 Lagen und Rovings gebaut. Das Teil ist so flexibel, dass ich bei der ersten Ausfahrt bestimmt bei jedem einzelnen Kieselstein aufstehen werde.

Viel Glück und nen stabilen Sattel mit einer Lage 160 g Carbon möchte ich sehen...



[Hugo]

dann probiers mit 3 und ziehe dazu ne dicken Hose an ich wiege 65 kg und habe mir jetzt mal nen AX Sprint-ähnlichen Sattel mit 3 Lagen und Rovings gebaut. Das Teil ist so flexibel, dass ich bei der ersten Ausfahrt bestimmt bei jedem einzelnen Kieselstein aufstehen werde.

Viel Glück und nen stabilen Sattel mit einer Lage 160 g Carbon möchte ich sehen...

such ma nach den bildern von marc77
is n schwarzes GT zaskar mit nem sattel der der speedneedle ähnlich sieht.
der sattel is n hosenkiller, aber sonst ganz gut...okay, jetzt nach rund 6-8 jahren hat sich das gestell von der decke gelöst, aber die decke is top in schuss

hier ma n link
http://fotos.mtb-news.de/fotos/showphoto.php/photo/218287



[Net-Knight1]

Und hier noch ein paar Bilder meiner ersten selbst gemachten fertigen Satteldecke
