Eure Rahmendesigns!

[Trasher_one]

das ist doch gerade der reiz daran.

Rahmenkinematik erarbeiten, am besten ohne die simul. programme sondern bissl mit mathcad, oder mathlab spieln.
Daten auswerten.

und dann die erarbeitete Rahmenkinematik in ein fertigungsgerechtes CAD Modell zu wandeln. denn da kommen eig erst die probleme auf, man muss vllt seine kinematik daran anpassen.

Je besser man plant, desto weniger überschneidungen passiern.

Und der gipfel ist dann noch den rahmen zu produziern. also schnell ne schweißlehre zusammenbruzzln und nen aluschweißer ran lassen.

einfach mal ein date mit der catia ausmachen und anfangen

greez
Martin



[gstötti]

@evil rider, wenn du möchtest!?



[HILLKILLER]

@ Trasher_one: Das klingt nach einem überzeugten Katja Fan *g*
(Zur Zeit passt mir UGNX6 etwas besser muss ich zugeben )



[evil_rider]

@evil rider, wenn du möchtest!?

habe dir mal geschrieben! )



[Trasher_one]

off topic: kommt eig eher zwangsmäßig ausm studium mit formula student.
bin grad am überlegen umzusteigen auf proE, auch aus industrieellen gründen.
aber die katja macht einfach spass

on topic:

der rahmen sieht echt gelungen aus. bei dieser dreisten seitenansicht, wird man schon fast aufgefordert, schnell eine kennlinie rauszufahrn



[ibinsnur]

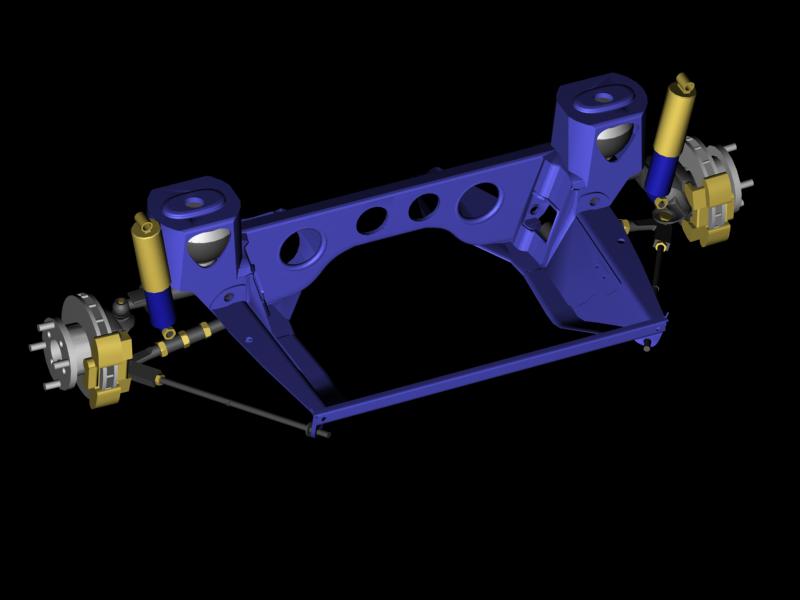

zählt das auch als rahmendesign? ist ja ein (mini)hilfsrahmen. damit wird das nächste projekt eingeläutet bei mir ...



[gstötti]

hast den rahmen du gezeichnet? was wird es?



[Nforcer]

mahlzeit
ohne denn kleinen hebel wird das ganze etwas nutzlos, aber das mit dem wegklappen ist schon richtig darum ist das ganze system leicht vorgespannt!
morgen wird meines fertig und dann gibts bilder!

@Evil rider, gibts von deinem Rahmen auch eine 3D zeichnung?

Fotos?



[Pecoloco]

Jenau! Bildaz!



[gstötti]

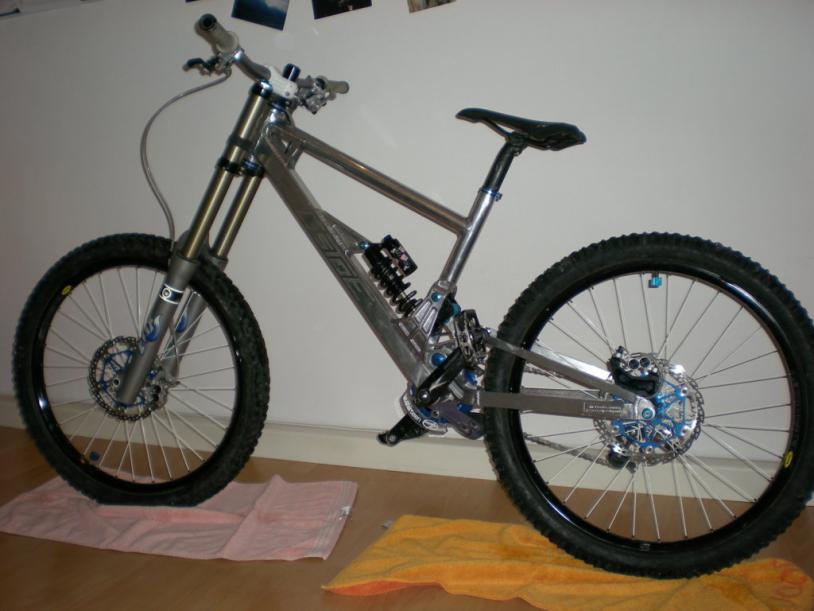

17.8 kg bin ich momentan, ziel is unter 17kg



[Nforcer]

17.8 kg bin ich momentan, ziel is unter 17kg

Geil.
Ich will: Detailaufnahmen, Video zur Funktionsweise des Hinterbausystems, einen Fahrbericht.



[HILLKILLER]

Sieht doch mal klasse aus, nun noch schöne Fotos zu - und keiner kauft dir mehr ab, das es "Eigenbau" ist!



[gstötti]

Sieht doch mal klasse aus, nun noch schöne Fotos zu - und keiner kauft dir mehr ab, das es "Eigenbau" ist!

das ist unser ziel!!



[bernte_one]



[bernte_one]



[Spook]

hey,

also erstmal top das du das baun willst, aber das modell sieht irgendwie seltsam aus...

mfg

Felix



[.nOx]

sieht extrem lang aus.



[evil_rider]

hui, bei dem drehpunkt evtl. an ne umlenkrolle im hauptlager gedacht?



[bernte_one]

die cad zeichnung war eher eine skizze ohne die richtige bemaßung
hinterbau kommt natürlich kürzer
drehpunkt ist dichter am tretlager
ähnlich agent trinity oder morewood



[bernte_one]

hallo
hab am wochenende mal schnell die aufnahme für das hinterbaulager drangepappt
und mal eingezeichnet was noch rankommt
hat evtl jemand verbesserungsvorschläge? manchmal übersieht man ja mal was

[/URL][/IMG]



[Büscherammler]

Das funktioniert doch gar nicht richtig, oder? Was erwartest du an Federweg? 50mm?



[.nOx]

nicht schön geschweißt und unförmig, dass waren so meine erste gedanken.



[evil_rider]

Das funktioniert doch gar nicht richtig, oder? Was erwartest du an Federweg? 50mm?

hast schon was von hebelverhältnissen gehört?



[gstötti]

abgesehen von den hebelverhältnissen, würde ich noch über knotenbleche nachdenken!



[Spook]

Hi

Also hätte da mal kurz zwei Fragen:

1. Ist das ein 1.5" Steuerrohr, wenn ja woher?

2. Ist das ein BB30 Innenlager, wenn ja warum?

Felix
