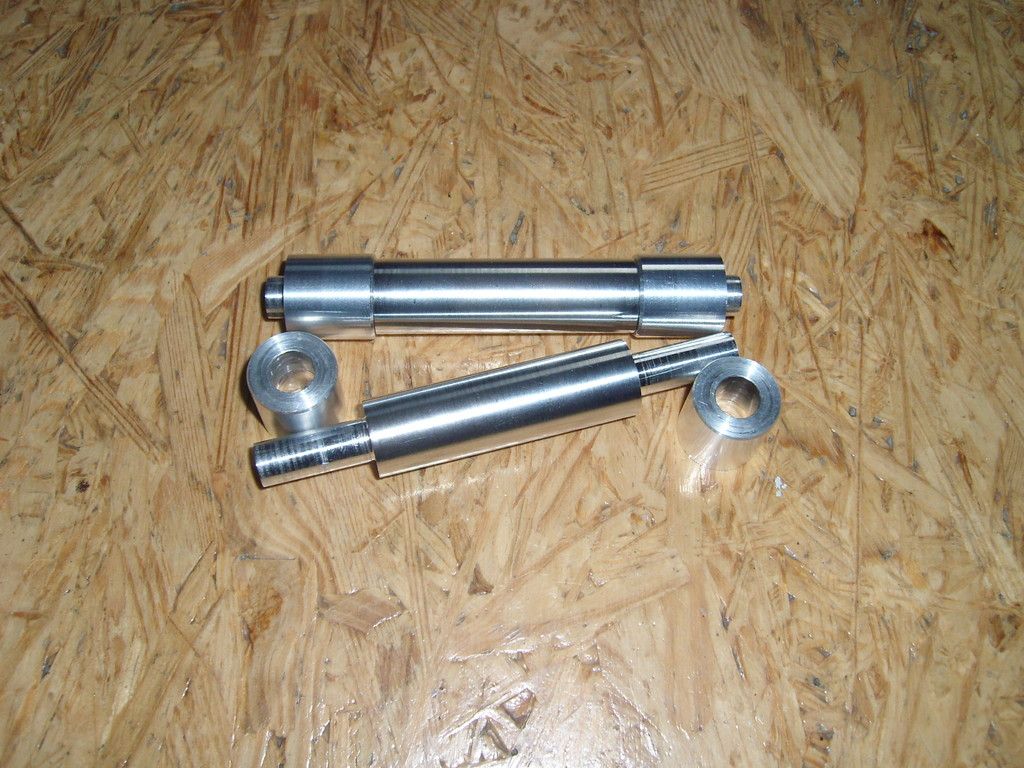

gut wenn man die richtigen Leute kennt. Wollte eigentlich nur ein TPA aber so sind wohl ein paar mehr geworden
Das ein oder andere wäre auch abzugeben....Bald auch eloxiert.

gruß
erwin



[florianwagner]

tpa´s stehn auch auf meiner to do liste.
aber vorher erst mal zwei achsen für den rene



[ecols]

Hätte gerne einen in CK Mango, hab auch ne AheadKappe als Sample übrig..



[Eisbein]

meine bekommste nicht



[ingoingo]

Ein kleines Präsent für einen Freund fürs XC Bike.

6g mit Schraube



[Bike_fuhrpark]

Schaut geil aus !
Muss mich morgen nochmal an meiner Tryall SL weiter arbeiten.
7,8 Gramm mit Titan Schraube.



[LaKoS]

chique, hast sie gedreht bekommen...

Wie hat der Dreher denn nun den Sechskant gefertigt ( und wo, presse)


lg Ingo

Hi,


also der Innensechskant wurde mit einem Stempel in die Schraube gedrückt! Wir haben diverse Innensechskantstempel bei uns hier in der Arbeit rumliegen!
Gepresst wurde auf einer Spindelpresse, wobei das schon grenzwertig war!



[ingoingo]

Hi,


also der Innensechskant wurde mit einem Stempel in die Schraube gedrückt! Wir haben diverse Innensechskantstempel bei uns hier in der Arbeit rumliegen!
Gepresst wurde auf einer Spindelpresse, wobei das schon grenzwertig war!

Darauf wollte ich hinaus , ich habe selbst schon mit solchen Stempeln gearbeitet. Aber vor so einem fetten Sechskant hatte ich Respekt



[LaKoS]

Ich hatte anfangs auch bedenken, vorallem weil ich die Kernbohrung 0,1mm kleiner gemacht habe als den Stempel. Somit musste ich den Sechskant komplett reinpressen.
Aber es ging dann verhältnismäßig gut!



[ingoingo]

ich habe hst mal torx schrauben angefertigt, war auch ein abenteuer



[LaKoS]

Das kann ich mir gut vorstellen!



[Raimund-Aut]

Keine Ahnung von Metallbearbeitung, eine Bohrmaschine, ein Gewindeschneider und eine nicht grad sehr genaue Hobbydrehbank - und schon haben wir unser erstes TPA gezaubert (ach sind wir stolz...)



[duro e]

würd mir auch eig welche drehen , zumal ich auf arbeit grad eh nur am drehen bin .... dumme ist nur , ich hab keine hs33 mehr xD.



[hst_trialer]

@ ingo und lakos

Dafür habt ihr aber echt geile Teile abgeliefert! Da komme ich gerne wieder drauf zurück. Vorerst steht aber nix an, ich spare gerade auf was anderes...



[Bike_fuhrpark]

würd mir auch eig welche drehen , zumal ich auf arbeit grad eh nur am drehen bin .... dumme ist nur , ich hab keine hs33 mehr xD.

Dreh mir welche aus POM/Delrin drehen.



[echo trailer]

Nabend,

mal etwas nicht trialiges

Möchte gerne in einen Ring ein Muster fräsen. Wohl bemerkt: Einer für den Finger

Das Muster wäre evtl. so komplex, dass es per Hand zu unsicher währe.

Die Frage: Wie schmale/filigrane Strukturen kann mir jemand in einen Ring fräsen?

Vielen Dank und meldet euch bloß!!!



[echo trailer]

Leude?



[ecols]

Wäre da eventuell Lasergravieren nicht besser?



[Sasha]

Hey Leute,
Ich habe da mal ein paar fragen,und zwar wollte ich mir einen Freilauf selber bauen!
Nun müsste ich aber wissen mit wie viel Nm ich da rechnen/konstruieren müsste,und wollte außerdem fragen ob jemand von euch eine technische Zeichnung oder ähnliches für die Verzahnung hat,damit ich ein 18z ritzel bauen könnte?

Gruss



[echo trailer]

@ecols: vermutlich ja..... aber das würde einfach nicht so gut aussehen, wie ein richtiges muster im material

...aber da der rest hier ja eh nur am pennen ist, muss ich mir eigentlich auch keine weiteren gedanken machen



[echo trailer]

naaaagut..habe jetzt noch mal ein bisschen rumgeguckt.... sieht eigentlich ganz passabel aus. gibt es jemanden hier, der sowas machen kann?



[NOS-Trial]

Ich habe da mal ein paar fragen,und zwar wollte ich mir einen Freilauf selber bauen!

Nun müsste ich aber wissen mit wie viel Nm ich da rechnen/konstruieren müsste

und wollte außerdem fragen ob jemand von euch eine technische Zeichnung oder ähnliches für die Verzahnung hat,damit ich ein 18z ritzel bauen könnte?

Ich würde das Anhand von ner maximalen Kettenlast (1200kg, KMC) zurückrechnen...
bei 175er Kurbeln vllt. so um die 400Nm... (somit gute 200kg am Pedal).
Sollte mit ner (vernüftigen Sicherheit) definitiv von Fahrern zu schaffen sein.

...zum Thema an sich.
Punkt 2+3 wiederspricht ein bisschen Punkt 1, finde ich

Freilauf dürfte wohl das (mit Abstand) kritischste und schwierigste Teil an nem Bike sein, sich selbst ran zu wagen.

ab Seite 16 sollte es recht hilfreich sein
http://www.iwis.de/uploads/tx_sbdownloader/KettenHandbuch_D.pdf



[LaKoS]

Wenns dich interessiert, ich hab auch mal welche gemacht!

http://fotos.mtb-news.de/s/34848



[NOS-Trial]

Wenns dich interessiert, ich hab auch mal welche gemacht!

http://fotos.mtb-news.de/s/34848

Respekt! geile Sache!!


(allerdings sind auf Bezug zu Sasha, zwischen nem Ritzel und nem Freilauf welten dazwischen )



[unchained]

:d
