Ein neuer Rahmen
Bevor jemand fragt: dem alten Rahmen geht es gut
Es war nur der erste aus der Form und da hat eben manches noch nicht so gut geklappt. Er bekommt einen Ehrenplatz über der Werkbank.
Diese Woche stand nun der Rahmen-Umbau an. Hier ein paar Details:

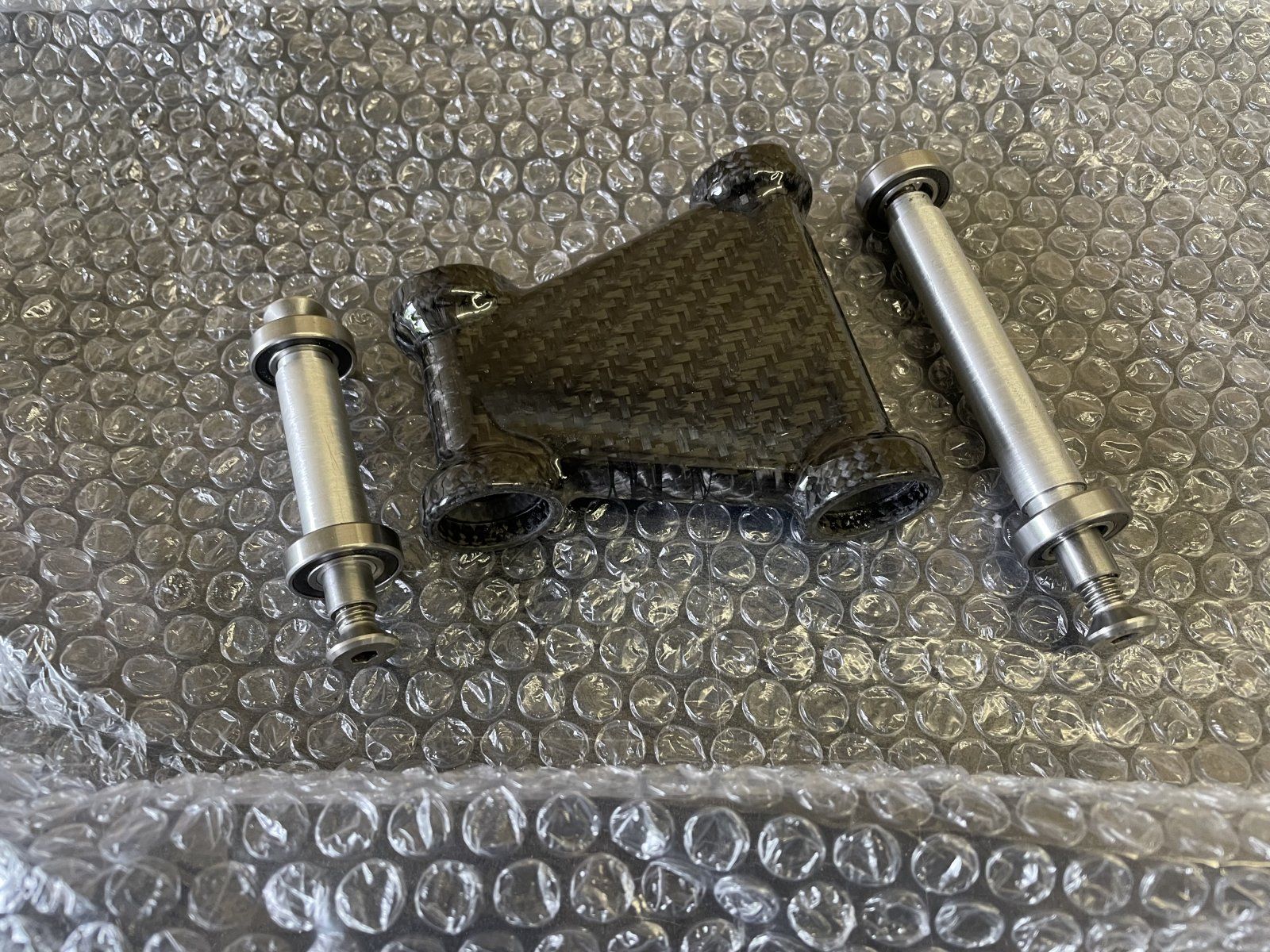

Die Wippe für den Hinterbau mit den zugehörigen Achsen, Hülsen und Lagern:

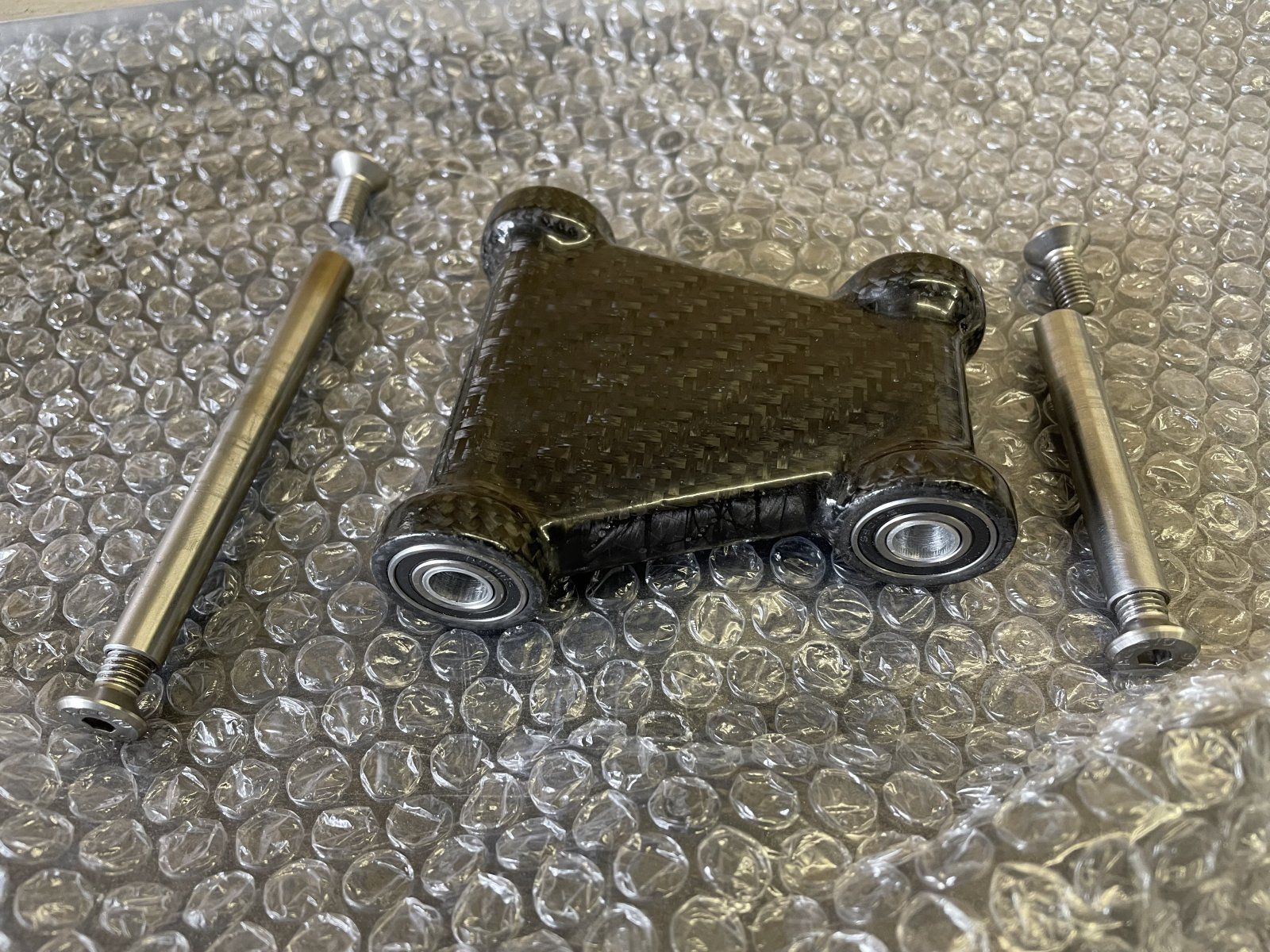

Hier sind die Lager und die Distanzhülsen eingepresst:

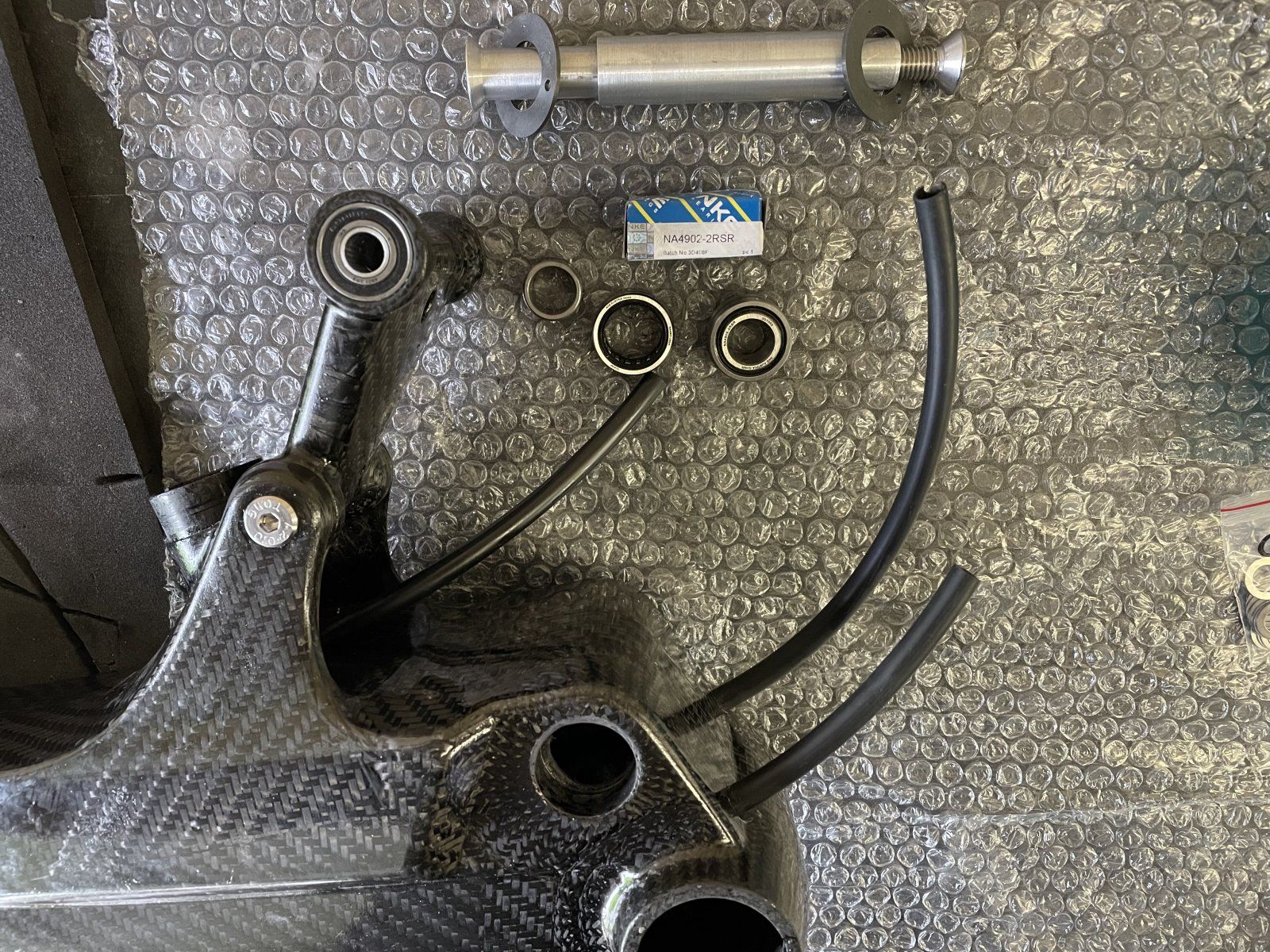

Die Wippe ist im Hauptrahmen montiert und die Teile für das Schwingenlager liegen bereit:

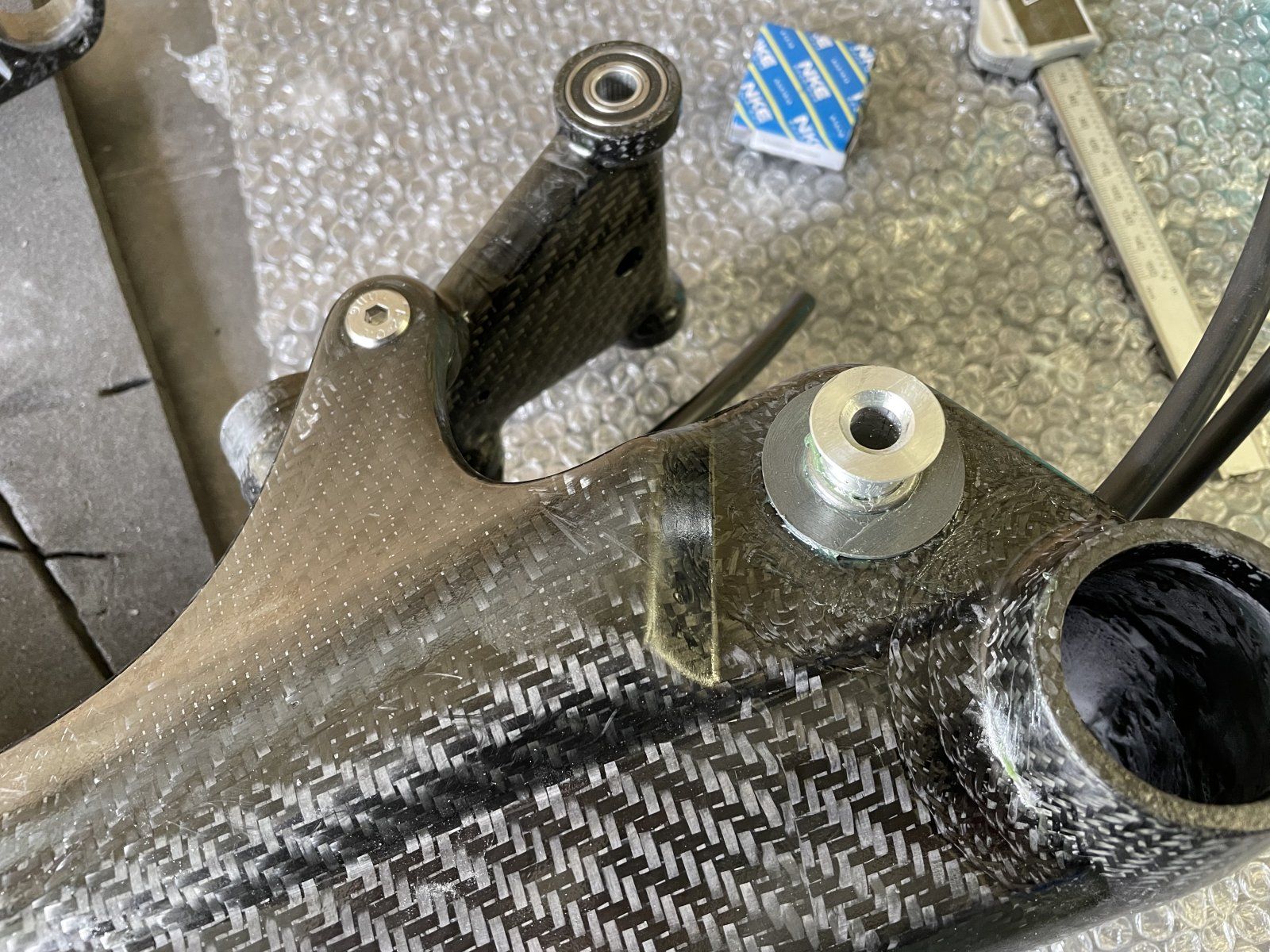

Die Nadellager sind auch eingepresst und die Schwingenlagerachse mit Anlaufscheiben ist montiert (für die Montage der Schwinge muss die Achse natürlich nochmal raus).

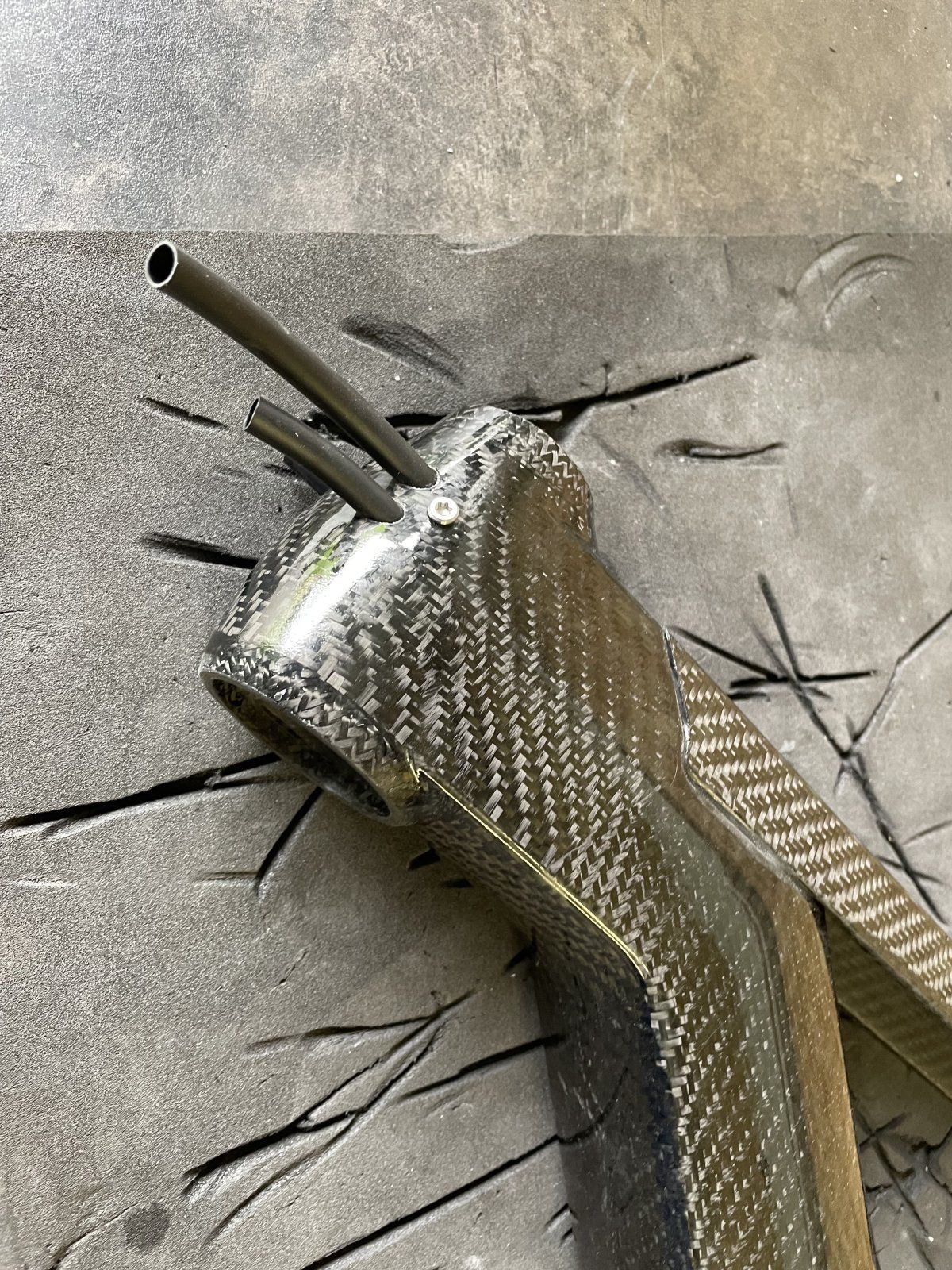

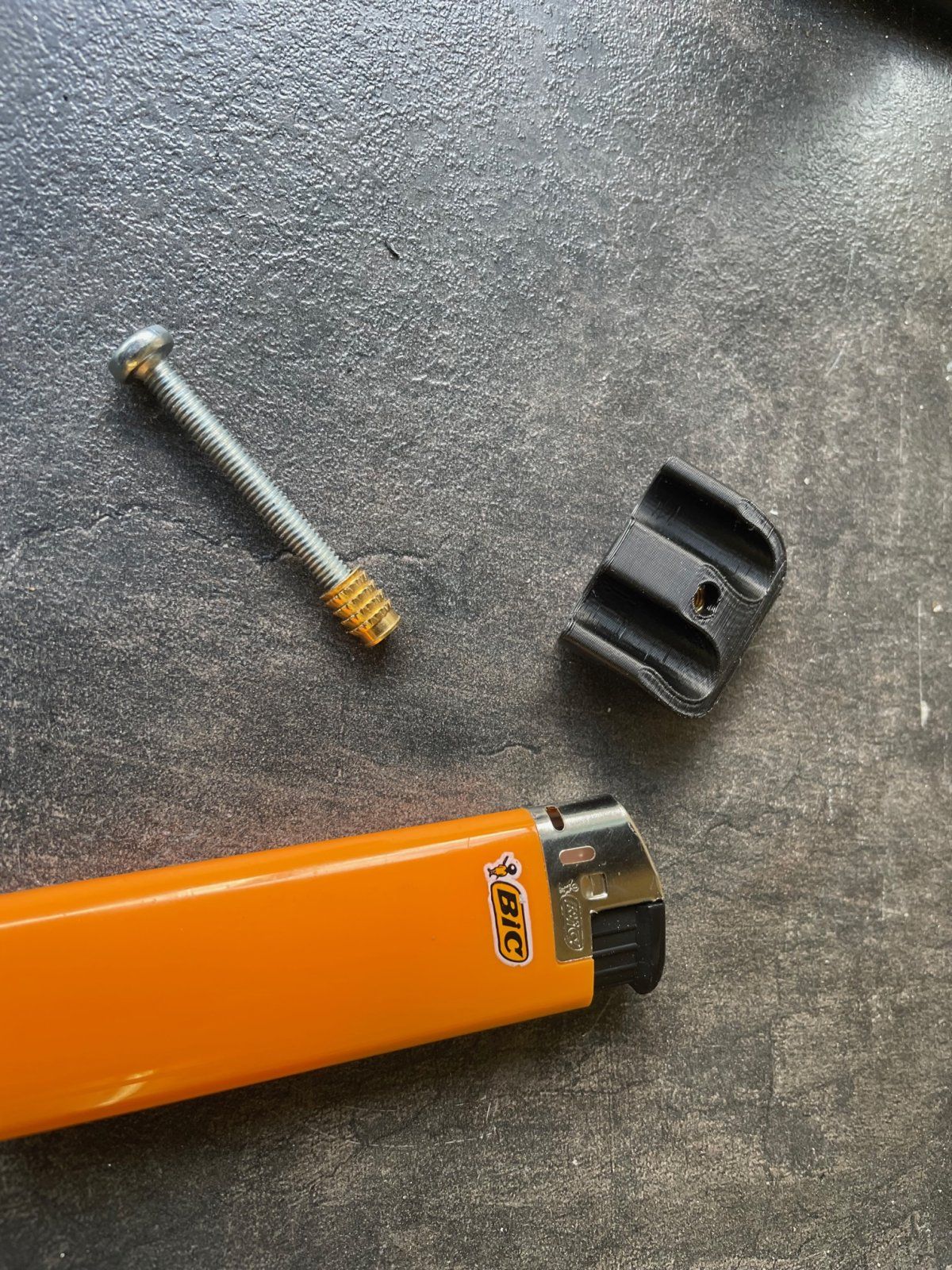

Die Leitungsverlegung habe ich dieses Mal anders gelöst: Isolierschläuche mit einem Innendurchmesser von 7mm sorgen dafür, dass man Bremsleitung und Schaltzug einfach durch den Rahmen schieben kann. Am Steuerrohr sind die Isolierschläuche fixiert. Klammern aus dem 3D-Drucker werden von aussen mit einer 4er Schraube angezogen und halten die
Schläuche sicher fest. Bei der Montage werden die
Schläuche noch passend gekürzt.
Ein großer Bug war das Tretlager ... im alten Rahmen waren nicht ganz rostfreie Lager verbaut und eine Hülse in der Mitte gab es nicht. Die Tretlagerwelle sah dann so aus:
Jedenfalls nachdem ich sie nach zwei Stunden endlich aus den verrosteten Lagern bekommen habe. Mit Spezialwerkzeug und einer Gewindestange M12.
Damit das nicht noch einmal passiert, habe ich mir eine Schutzhülse gedruckt:
Zusammen mit den Edelstahllagern von Hope sollte nichts mehr schief gehen:
Nach zwei Tagen war der Umbau komplett. Nach so viel Arbeit habe ich mir heute frei gegeben und bin mit dem Bike erst einmal zum Klinovec gedüst
Hier die ganze Aktion noch in bewegten Bildern:
