Prototypenbau - Funktionsmuster

[nuts]

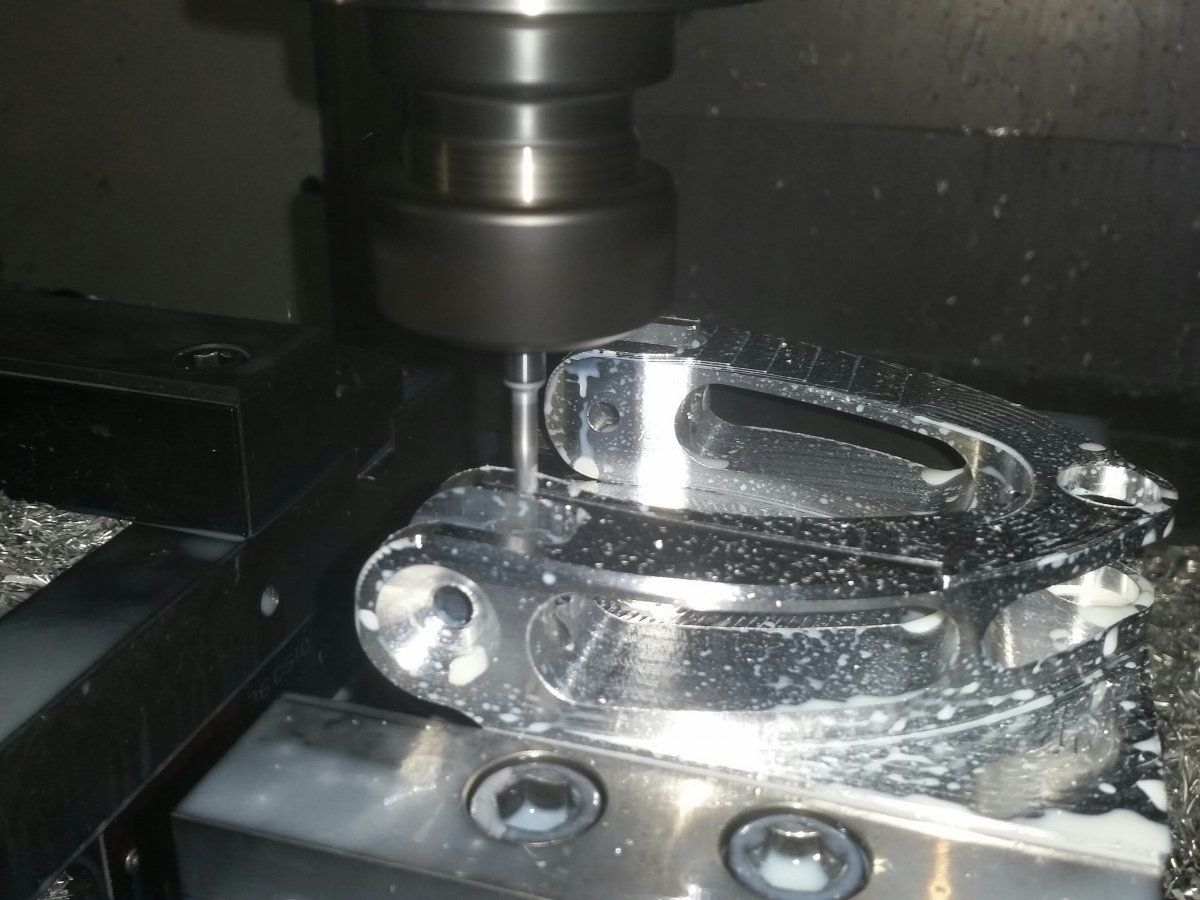

Fettes Danke an HSC-Zerspanung für das Fräsen der Teile für unser erstes Funktionsmuster. Inzwischen sind alle Teile gefräst, die ersten bereits bei Jürgen angekommen, ab sofort geht es also rund - muss es auch, denn bereits am Dienstag beginnt die Eurobike!

In diesem Thread halten wir euch mit Bildern auf dem Laufenden, ob auch alles zusammen passt, wie am Computer geplant...



[SebT-Rex]

Hier gitb es jetzt in den nächsten Tagen nahezu die "Echtzeit" Produktion des ICB 2.0 Funktionsmuster. Den Anfang machen die Frästeile, hier geht ein riesengroßes Dankeschön an Christian von www.hsc-zerspanung.de , ohne seinen Support gäbe es keine Funktionsmuster!



[SebT-Rex]

Weiter geht es, alle Teile sind da. Der Rohrsatz wird sich zur Zeichnung unterscheiden, die vorhanden Rohre von Fanes und Co waren schlicht zu kurz;-)



[SebT-Rex]

Fast fertig ;-)



[foreigner]

Mh, Alu frisch aus der Fräse ist immer schön.
Schöne Dämpferwahl !



[konsti-d]

Bedeutet das ein neuer Rohrsatz für´s neue Rad ist gesetzt? Oder hattet ihr grad einfach nichts anderes rumliegen?



[SebT-Rex]

Bedeutet das ein neuer Rohrsatz für´s neue Rad ist gesetzt? Oder hattet ihr grad einfach nichts anderes rumliegen?

Der rohrsatz für das Endprodukt wird noch bestimmt bzw. aktuell in der Designdiskussion erarbeitet. Wir hatten einfach keinen passenden Rohrsatz aus der aktuellen Serie, diese sind bereits alle abgelängt!



[Enginejunk]

sehr pornös, bitte en video der schweissarbeiten. berufsbedingt bin ich dauer-alu-schweiss-geil....

PS: der rahmen mit geraden rohren könnte auch richtig heiss aussehen....



[SebT-Rex]

sehr pornös, bitte en video der schweissarbeiten. berufsbedingt bin ich dauer-alu-schweiss-geil....

PS: der rahmen mit geraden rohren könnte auch richtig heiss aussehen....

Ich bin ab morgen früh bei und werde ihn beim Hinterbau komplett begleiten. und dann wird die Mofa zusammen geschraubt, da freue ich mich auch schon drauf. ich persönlich finde diese ganz einfache Optik (hätte fast cleanen Look geschrieben..) auch echt schick, mal schauen wie das Komplettbike wirkt..



[nuts]

Ich komm noch nicht klar. Entweder unser Zerspaner hat kleine Hände, oder die Dinger sind riiiieesig



[Speziazlizt]

Ich komm noch nicht klar. Entweder unser Zerspaner hat kleine Hände, oder die Dinger sind riiiieesig

Kinderarbeit - soll ja nix kosten



[bsg]

Das Joke wird definitiv sehr riesig



[SebT-Rex]

So Kinners, Rohre sind geschnitten und eingespannt, Dr. Jü hat um 18:21Uhr den ersten Schweißpunkt gesetzt! Später mehr!



[LB Jörg]

Hoffe ich doch das er später noch mehr gesetzt hat

G.



[konsti-d]

Wieso habt ihr das Unterrohr so arg hoch angesetzt? Ist das sein Stil oder wegen Freigängigkeit der Gabel nicht anders möglich?



[Enginejunk]

der rahmen mit geraden rohren gefällt..... un wegen unterrohr, da kommt doch sicherlich noch ne versteifung ran. komm grad nich auf den namen...



[konsti-d]

Gusset?


-Ok, wenn ich mir andere Räder so anschau, scheint das so nötig zu sein.
Freut mich da mal einen Einblick zu bekommen! Echt interessant.



[SebT-Rex]

So schauts aus, der Hauptrahmen ist fertig, heute Nachmittag gibt es Bilder vom Hinterbau!



[Enginejunk]

sieht aus als hätte jürgen das schonmal gemacht.....



[Speziazlizt]

Stellt ihr auf der Eurobike schon ein zusammengebautes - prinzipiell fahrfertiges Rad hin? Wäre ja mal interessant ob man zwischen den verschiedenen Lagerungen bei gleichem Dämpfer(druck) einen Unterschied im Ansprechverhalten spüren kann. Gut schaut´s aus.



[pezolived]

sieht aus als hätte jürgen das schonmal gemacht.....

Man könnte fast meinen, das hadder geübt!



[Fladder72]

Den LichtBogen hat er raus, keine Frage...



[SebT-Rex]

So, es ist müühsam, aber wir bleiben dran! Bis später!



[Lt.AnimalMother]

Bin ja mal gespannt wann der erste Kommentar zum Dämpfer kommt



[Speziazlizt]

Wollte/sollte der Hinterbau noch nicht fertig sein?
