mesosce schrieb:
Die Schaltung habe ich mal rausgezeichnet, könnte ich bei Interesse fotografieren...
Hi mesosce,

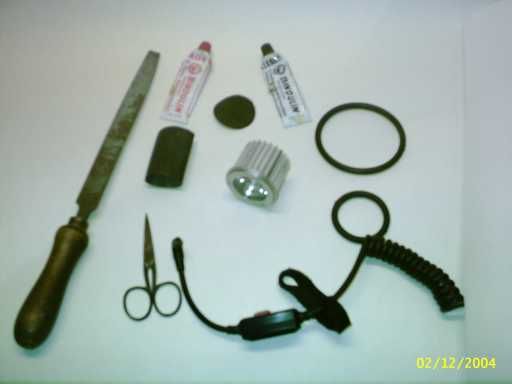

ja da wäe ich sehr daran interessiert. Haabe mir gestern auch diese Lampe gekauft, denn das Preisleistungsverhältnis ist schwer zu schlagen und ich kann eigentlich alle Komponenten für meine Fahrradlampe am Dynamo gut gebrauchen.
Nur will ich die Beschaltung etwas tunen und für meine Zwecke modifizieren. Der LT 1767 ist vom Wirkungsgrad her besser als er bislang in diesem Forum wegkommt, finde ich. Die ersten zwei Seiten des Datenblatt hab ich mal angehängt, danach kann der Regler bei 5V input und 3,3 V output bei 0,7 A eine Effizienz von 88% erreichen. Bei guter Auswahl der Komponenten sind diese Werte nicht unrealistisch. Der Schalttransistor im Chip hat einen Schaltwiderstand von 0,22 Ohm, das bedeutet bei O,7 A einen Verlust von 108 mW *t_on/(t_on+t_off). Die Hautverluste liegen also bei der Gleichrichterdiode, die während t_off einen Impulsstrom von ca. 1,4 A leiten muss und dabei 0,4 bis 0,6 V je nach Schottky Typ Spannung abfällt. Das macht je nach Eingangsspannung (und damit durch das PWM abhängig t_off) ca. 300 bis 400 mW Verlust. An diesen 10% der Gesamtleistungsaufnahme kommt man wohl kaum vorbei, wenn die Effizienz der Conrad Lampe aber deutlich schlechter ist, liegt das am ehesten an der schlechten Spule (die ja wie berichtet sogar warm wird ?!?).
Die dürfte mit wenig Aufwand durch einen schnell gewickelten Ringkern ersetzbar sein z.b. 16 Wicklungen 0,5 mm Draht auf einem T30-18 Kern hat ungefähr die gleichen 5,6 µH wie auf der Platine und ist nur unwesentlich größer.
Wenn man wie Nikolausi den größten Parasiten also die shunts schon entfernt hat, sollte man damit über 80% Wirkungsgrad auf der DC/DC Seite erreichen.
Für den Betrieb an einem Nabendynamo kann man den Gleichrichter behalten, der ist schon ganz gut aufgebaut, es sei den man möchte den aktiven Gleichrichter aus dem anderen thread in diesem Forum einsetzen. Dazu müsste ich aber wissen, ob in dieser Schaltung irgendwo Kondensatoren zum Glätten liegen. Über dem Eingang liegt übrigens eine Spannungsbegrenzer-Diode, die ab 15,3 V durchschaltet. Der LT 1767 verkraftet aber theoretisch bis 25 V.
Für die Stromregelung möchte ich die von Eberhard Haug vorgeschlagene kombinierte Strom/Spannungsregelung einsetzen,
http://www.led-treiber.de/html/getaktete_treiber.html#Vampir-Luxeon
die dann mit einem 0,2 Ohm Stromshunt auskommt (2 der eingebauten SMDs parallel, ca. 100 mW Verlust) und das mit einem nahezu stromlosen Spannungsteiler ( 56/18 kOhm) kombiniert. Aber dazu müsste ich noch ein paar kleine Bauteile identifizieren, was mich zurück zu meinem Anliegen bringt : Also wenn jemand von der Platine einen Schaltplan hat, wäre ich sehr dankbar.
RedmEx
?
