Top! Sehr fut geworden muss ich sagen.



[Colt__Seavers]

Ist doch wirklich ein Rahmen draus geworden! Und dazu noch ein toller. Glückwunsch zur Zielerreichung! Und danke dass ich mitlesen durfte.



[flufo]

...
2 Frage hätte ich tatsächlich noch:
Wie taugt dir deine Geo?
Wie verhält sich der Federwegsverlauf?
...

Hi,
so statisch finde ich die 470mm Reach und 600mm Stack dazu ganz gut, vllt minimal tief an der Front (bin 180cm). 10mm mehr Stack wäre auch ok gewesen, aber nichts was nicht über Lenker/Vorbau rise angepasst werden könnte. Im Sitzen ist der Reach erstaunlich kompakt, geht in jedem Fall sehr zackig bergauf. Im Flachen ist der Sitzwinkel dann aber fast zu steil und schiebt recht viel Gewicht auf die Hände. Aber den Kompromiss bekommt man schwerlich hin, Flach vs Bergauf beisst sich meiner Meinung nach einfach.
Ich werd mal noch mit etwas mehr Rise am Lenker rumprobieren, vllt ist das noch besser das eher flache Cockpit aktuell.

Was ich gar nicht gut fand war die Gabel mit 37er Offset am 650b Bike. Damit war mir ständig das Front End zu kurz und gleichzeitig zu träge und ich hatte das Gefühl ich muss übertrieben nach hinten gehen für ne passende Radlastverteilung. Die ist jetzt geändert auf 44mm und der erste Eindruck ist wie Tag und Nacht, fährt sich viel ausgewogener. Ich glaube das Bike ist einfach nicht flach genug für den kurzen Offset und es passt überhaupt nicht zum Charakter.

Federwegsverlauf hingegen ist ein Volltreffer, gefällt mir richtig gut. Ziemlich straff, sonst rauscht es durch, aber dann hat man richtig Support und vor allem Durchschlagschutz hinten raus. Und dann ist auch die 140er Gabel dazu passend. Für den kleinen Dämpfer und nur 125 Federweg ist das schon Top so, für die Hometrails eh super und Jumplines machen mehr Spaß als mit dem Enduro.

Wie viele davon hast du den schon gefertigt?

Von den Trailbikes fahren jetzt vier Stück rum. 1x650b und 3x29". Insgesamt ist es aber mittlerweile Zweistelling

Und danke für die netten Kommentare



[toHub]

Hey flufo, vielen Dank für dein Feedback. Klingt sehr viel versprechend!
Ihr geht ja richtig in Serie ;-)



[Bullbaer]

Fertig

Endlich die letzten Details fertig stellen, wird aber auch Zeit hier mal nen Punkt zu machen. Es kam einiges dazwischen, aber es lohnt sich am Ende doch dran zu bleiben. Umzug, neue Werkstatt, andere Projekte und es dauert alles wieder mal länger als erhofft. Nichtsdestotrotz möchte ich heute den Baubericht abschließen, denn die Bikes sind bereits im Einsatz und auch nicht beim ersten Drop auseinandergefallen.

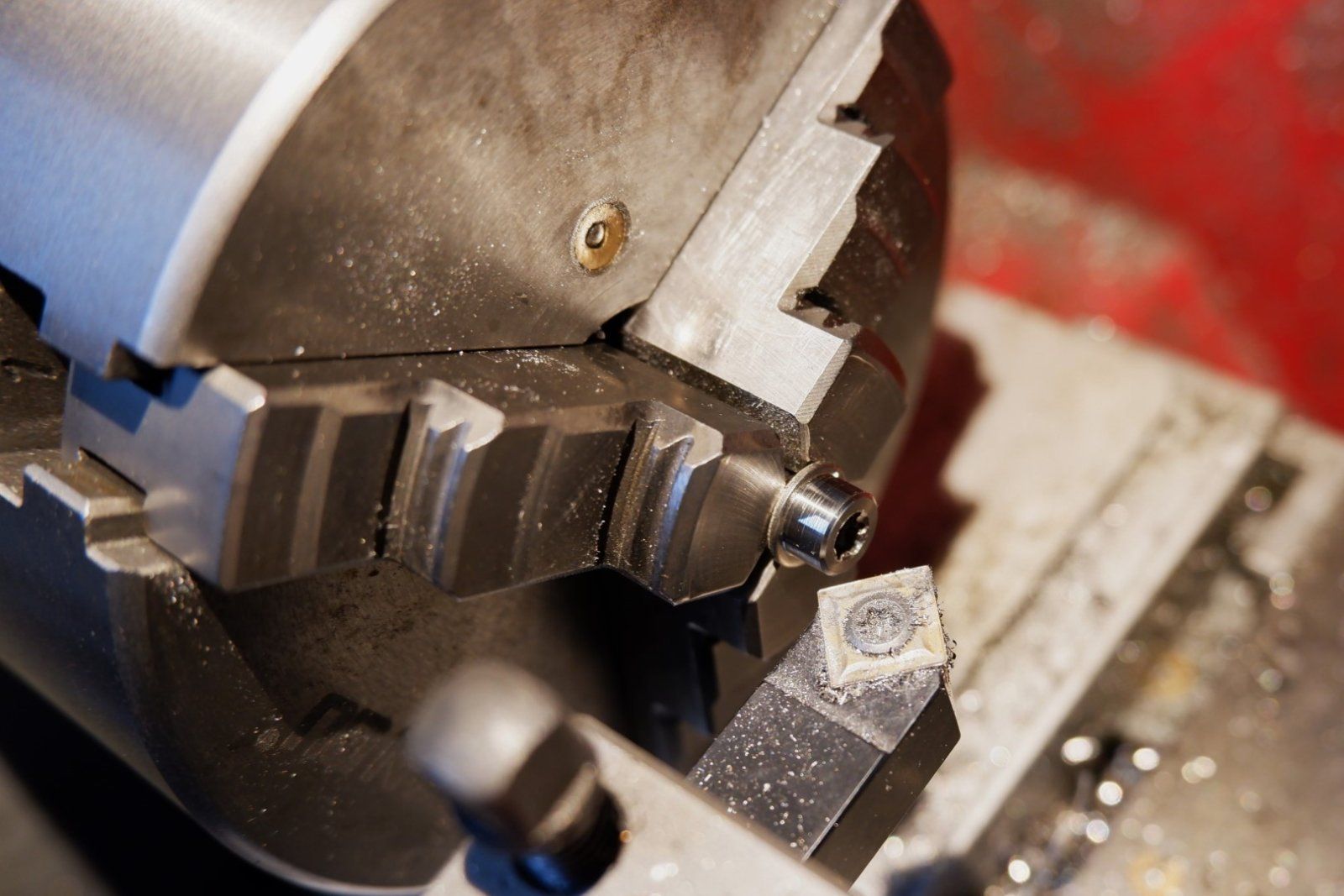

Ein paar Details waren noch zu erledigen. Schräubchen drehen ...
Anhang anzeigen 1914162

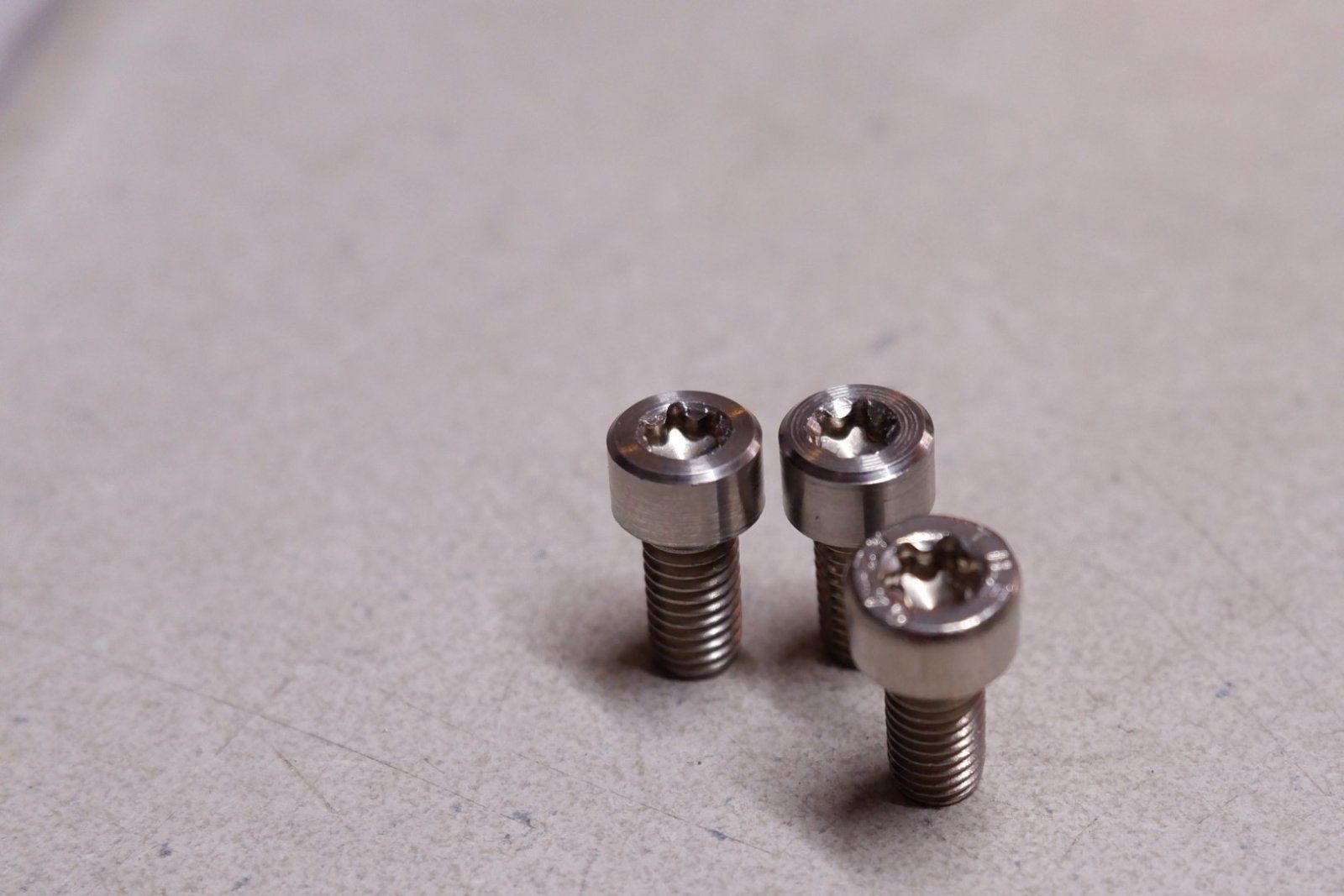

... für den krassen Custom look.
Anhang anzeigen 1914163

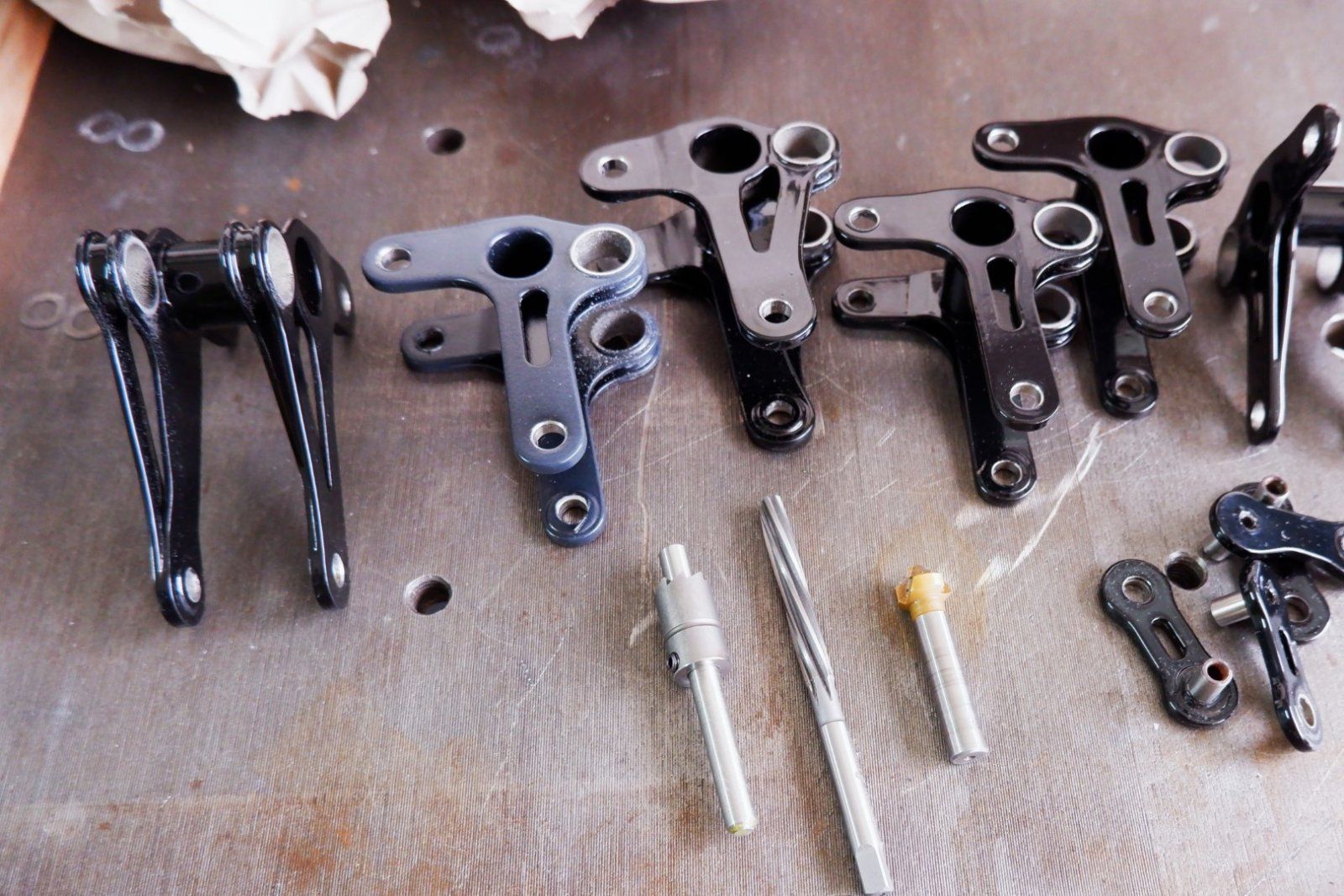

Lagersitze saubermachen, die Rocker nachfräsen.
Anhang anzeigen 1914164

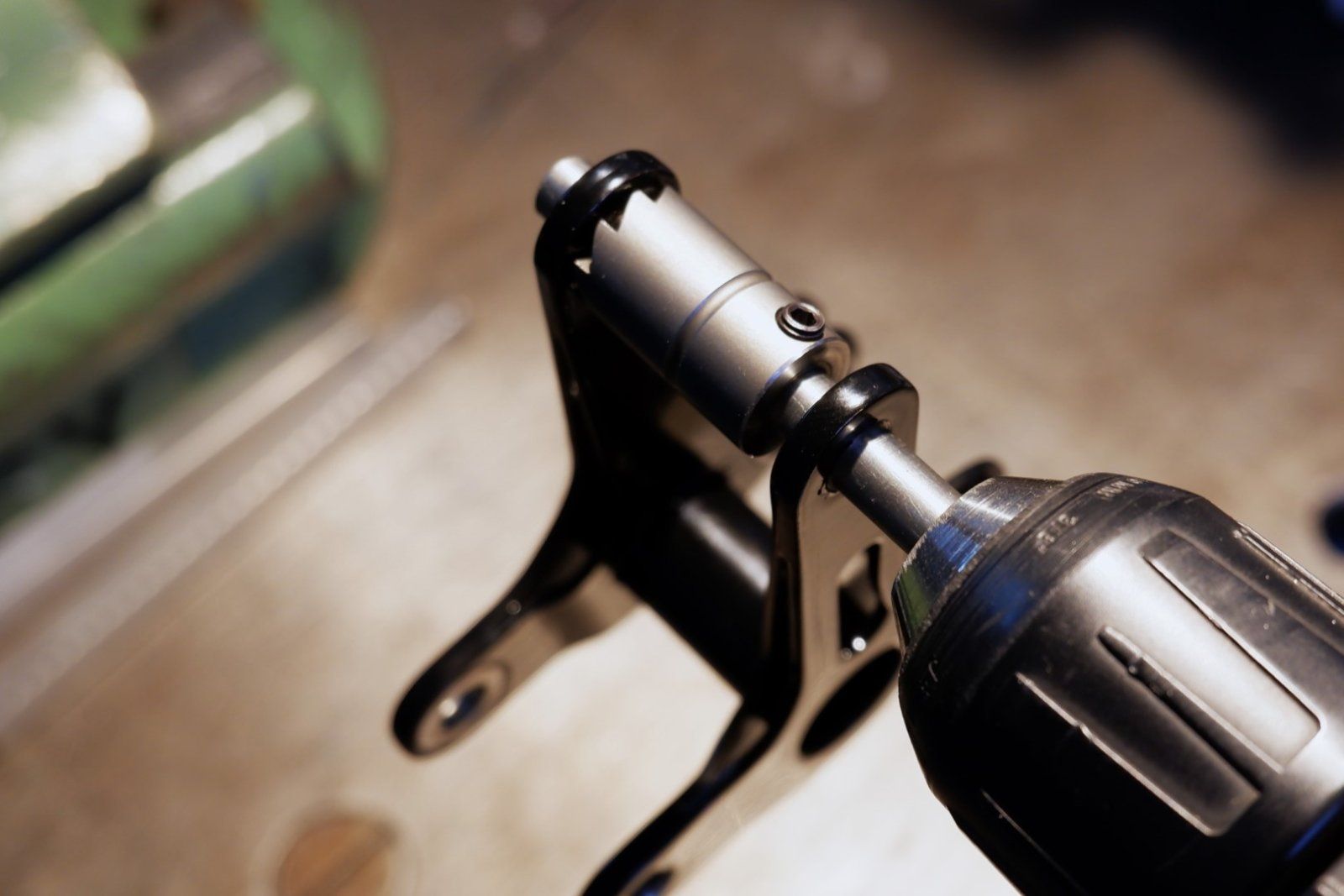

Wobei ich manchmal etwas unorthodoxe Lösungen ausprobiert habe. Aber wenns funktioniert ists ja egal.
Anhang anzeigen 1914165

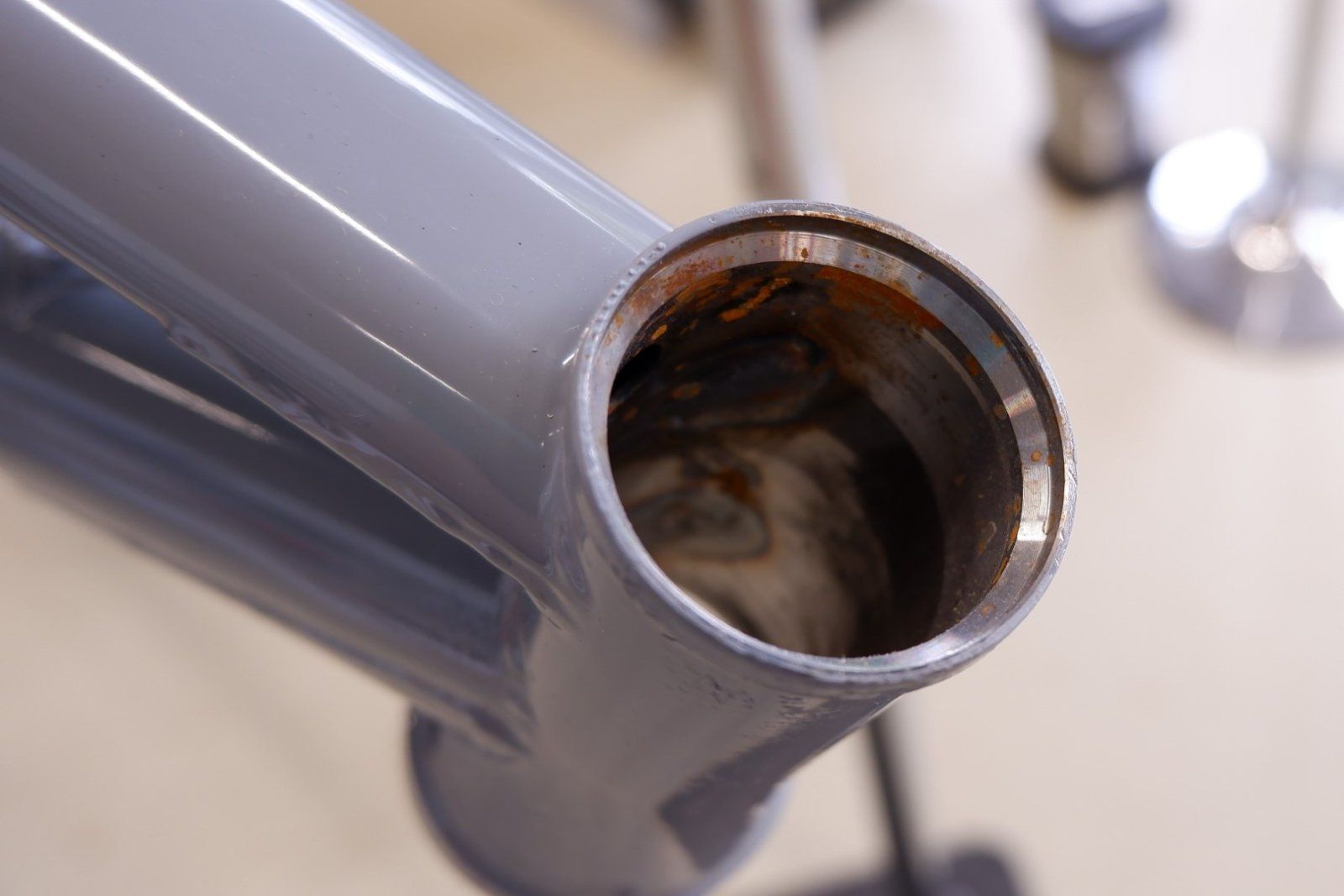

Die Hauprahmen waren nach dem Pulvern auch noch nicht ganz montagebereit. Trotz der Heatsinks beim Schweissen und der Abdeckungen beim Beschichten ist der Lagersitz und das Tretlager nicht ganz perfekt.
Anhang anzeigen 1914166

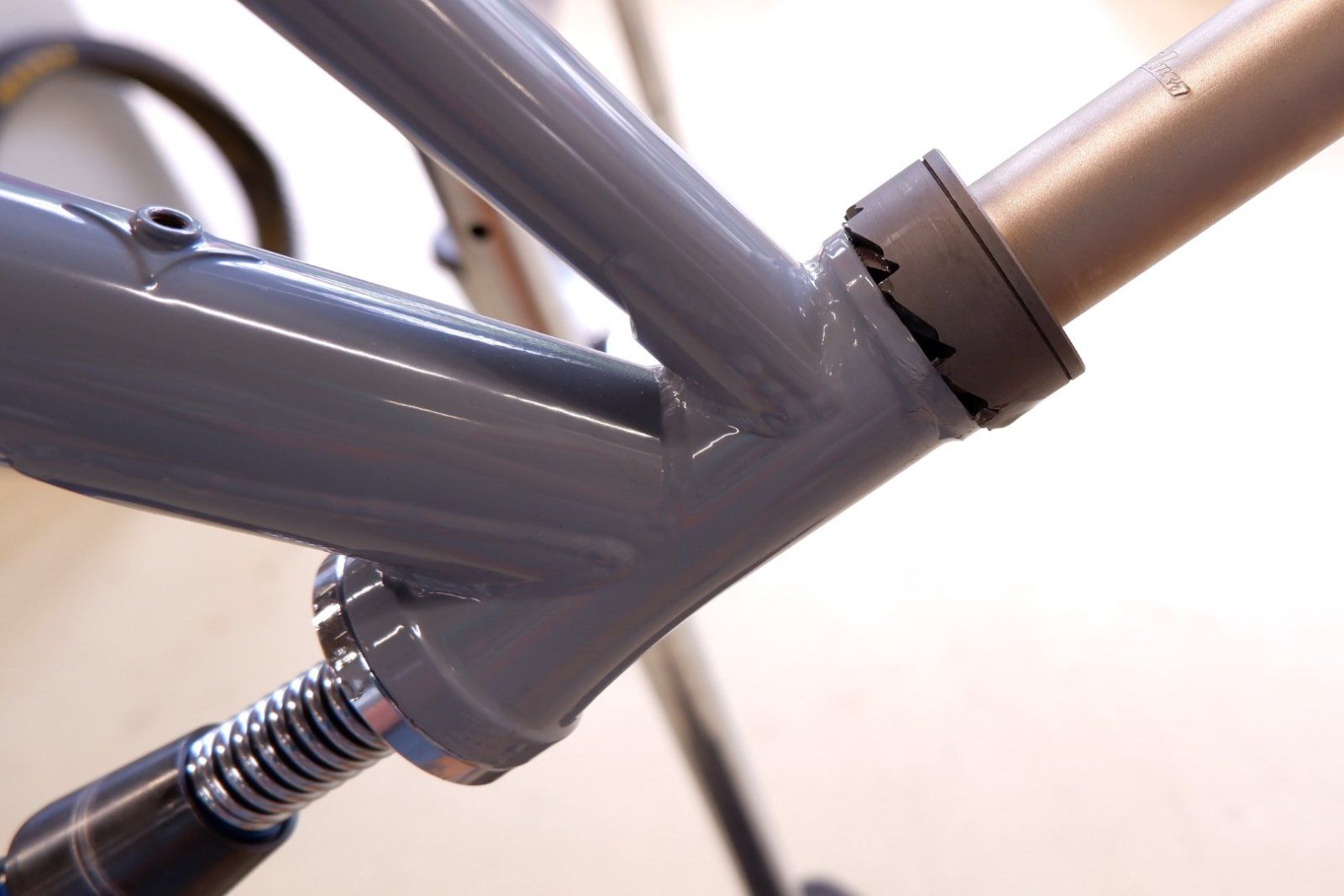

Also Nachfräsen, eh Standardprozedur bei neuen Rahmen.
Anhang anzeigen 1914168

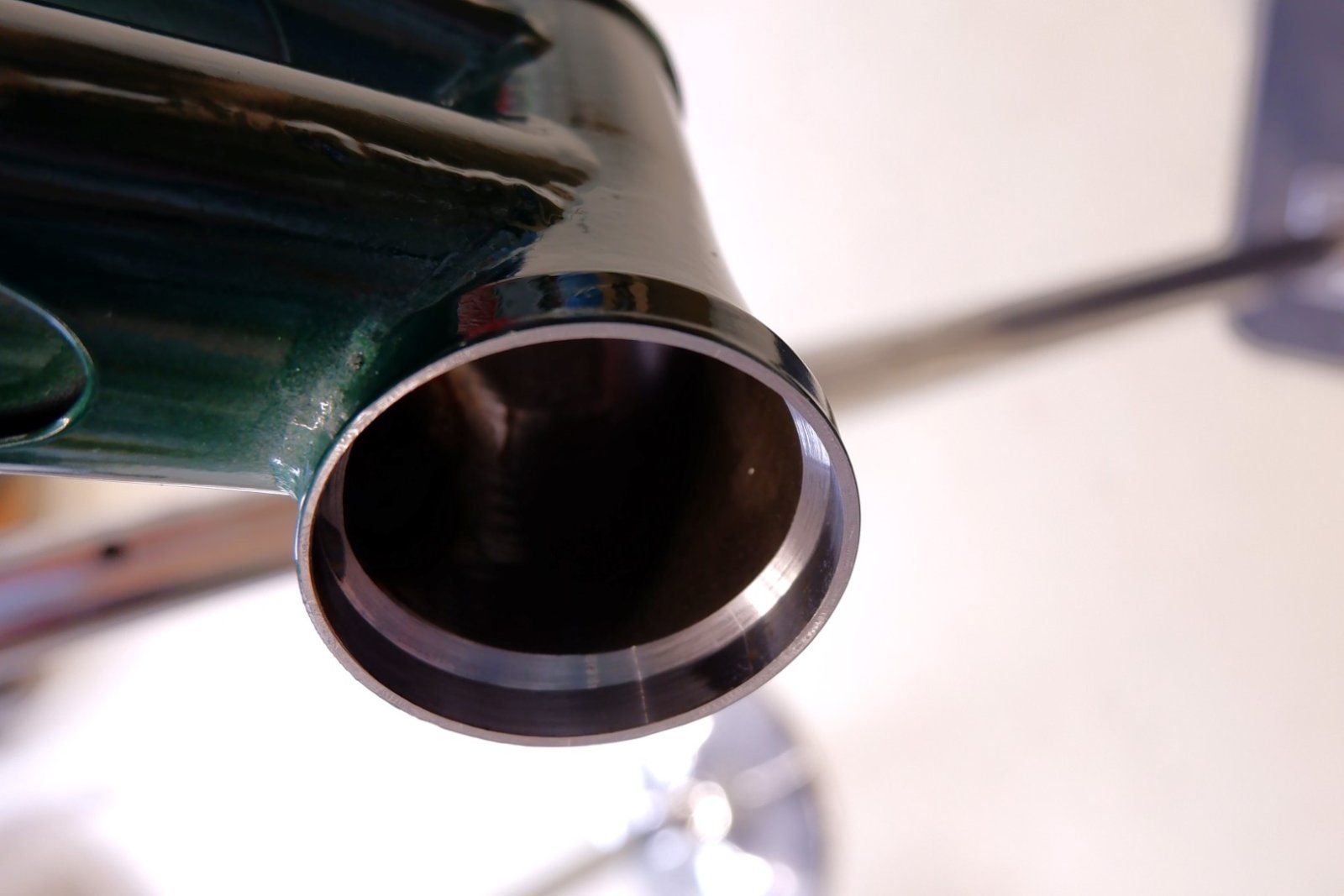

Da habe ich dann einen dummen Fehler gemacht und zu lange gefräst, sodass der Rahmen grün wurde. Vorsichtig rückwärts fräsen bis die Farbe wieder gefällt und erstmal auf den Schock klarkommen
Anhang anzeigen 1914169

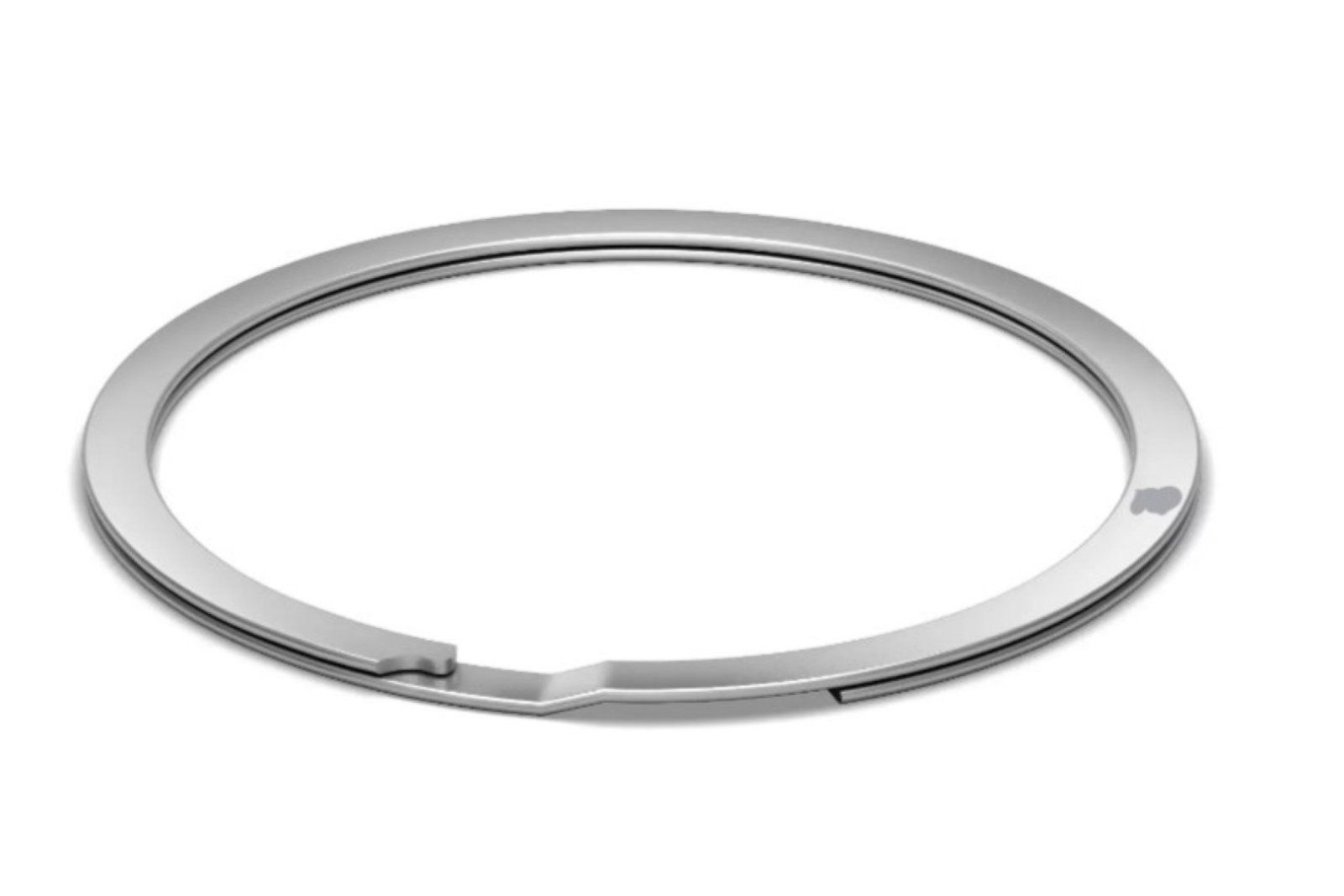

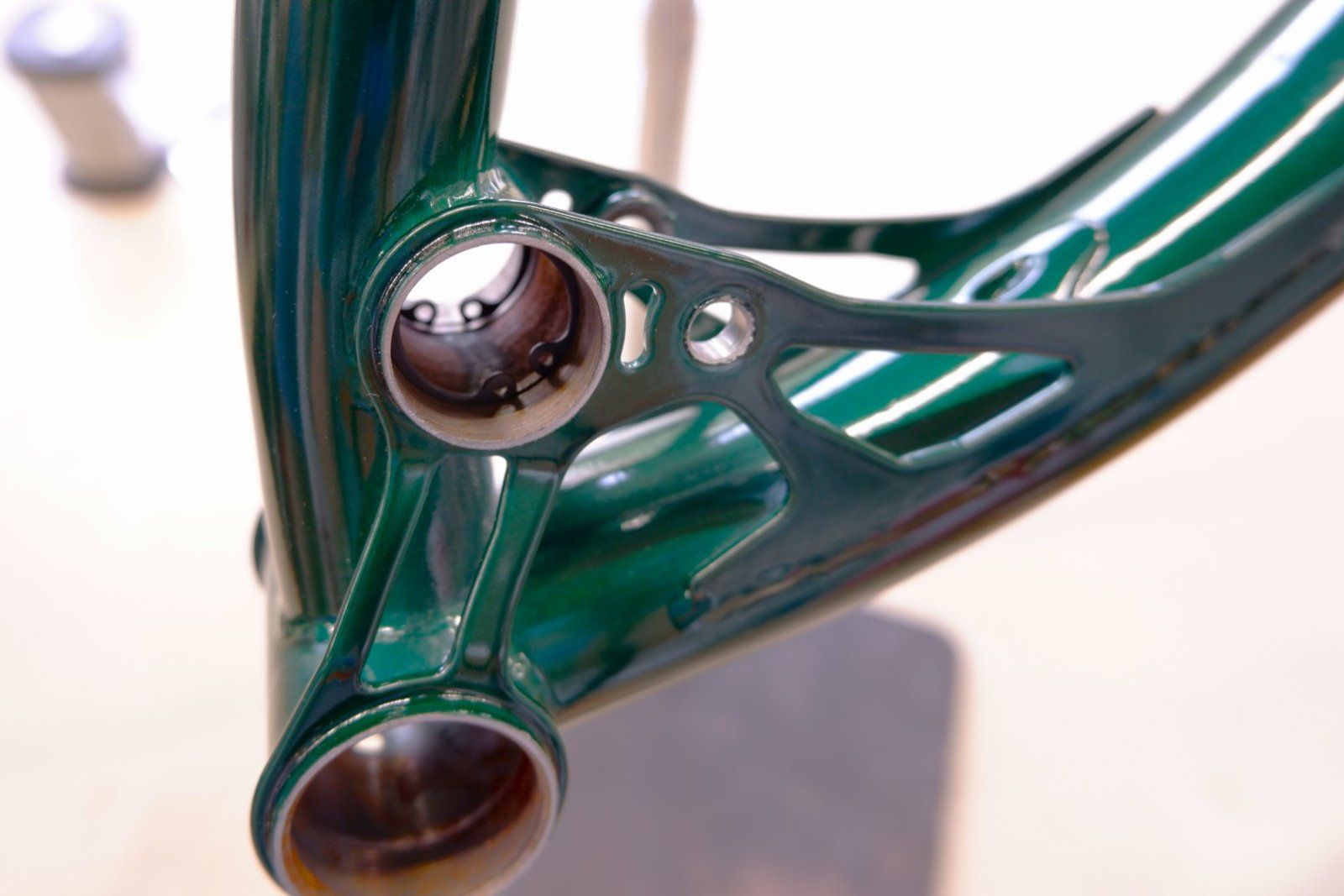

Was mir tatsächlich nicht gefällt ist, dass ich keine doppelt gewickelten Sicherungsringe für die Hauptlager kaufen konnte. Als Notlösung sind jetzt normale DIN Ringe drin, aber eigentlich sind die für die Axiallasten der Schrägkugellager unterdimensioniert.
Anhang anzeigen 1914171

Wenn jemand ne Idee hat wo man so Spiral-Sicherungsringe 28mm in Stückzahl <1000 als Normalo herbekommt wäre ich enorm glücklich
Anhang anzeigen 1914177

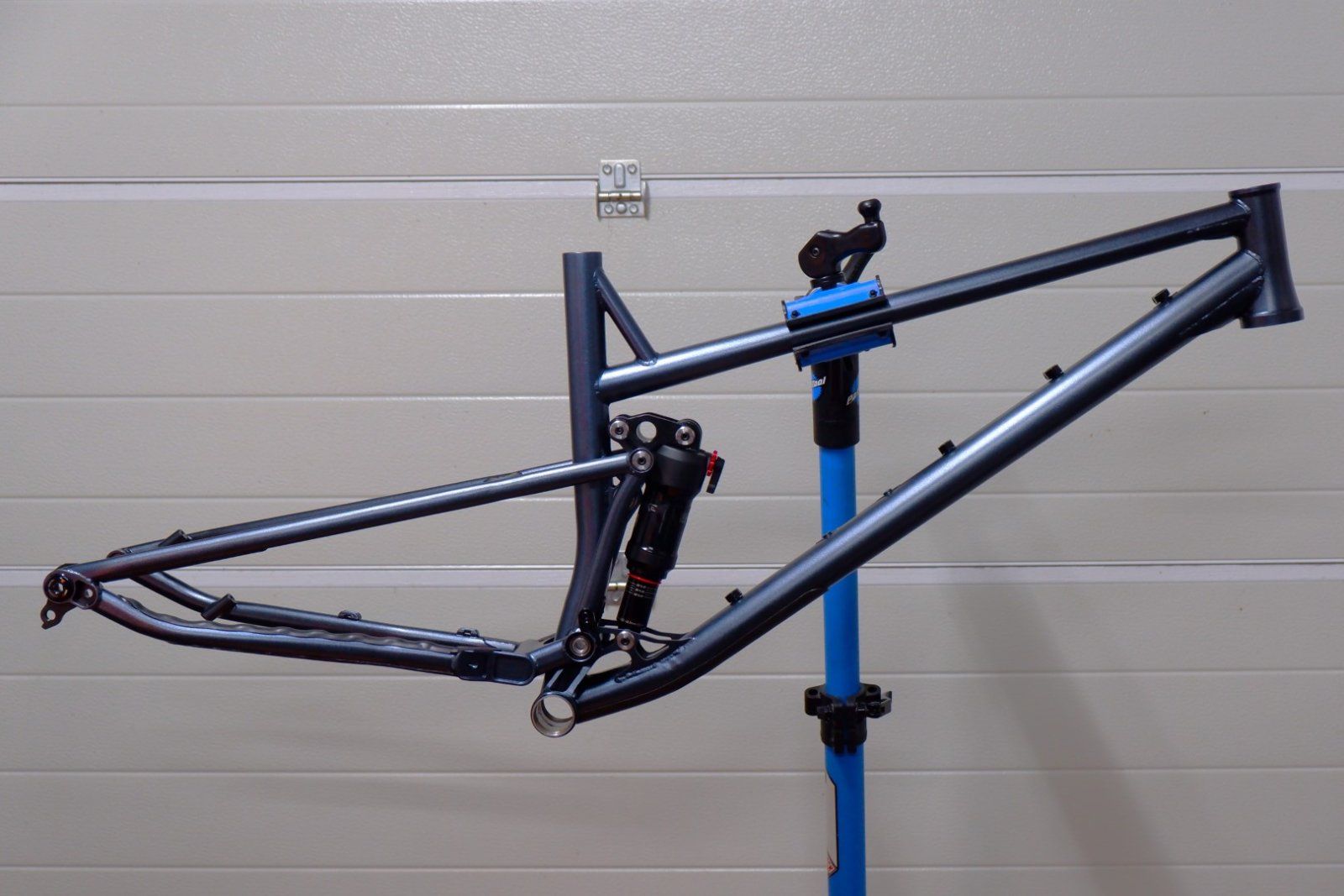

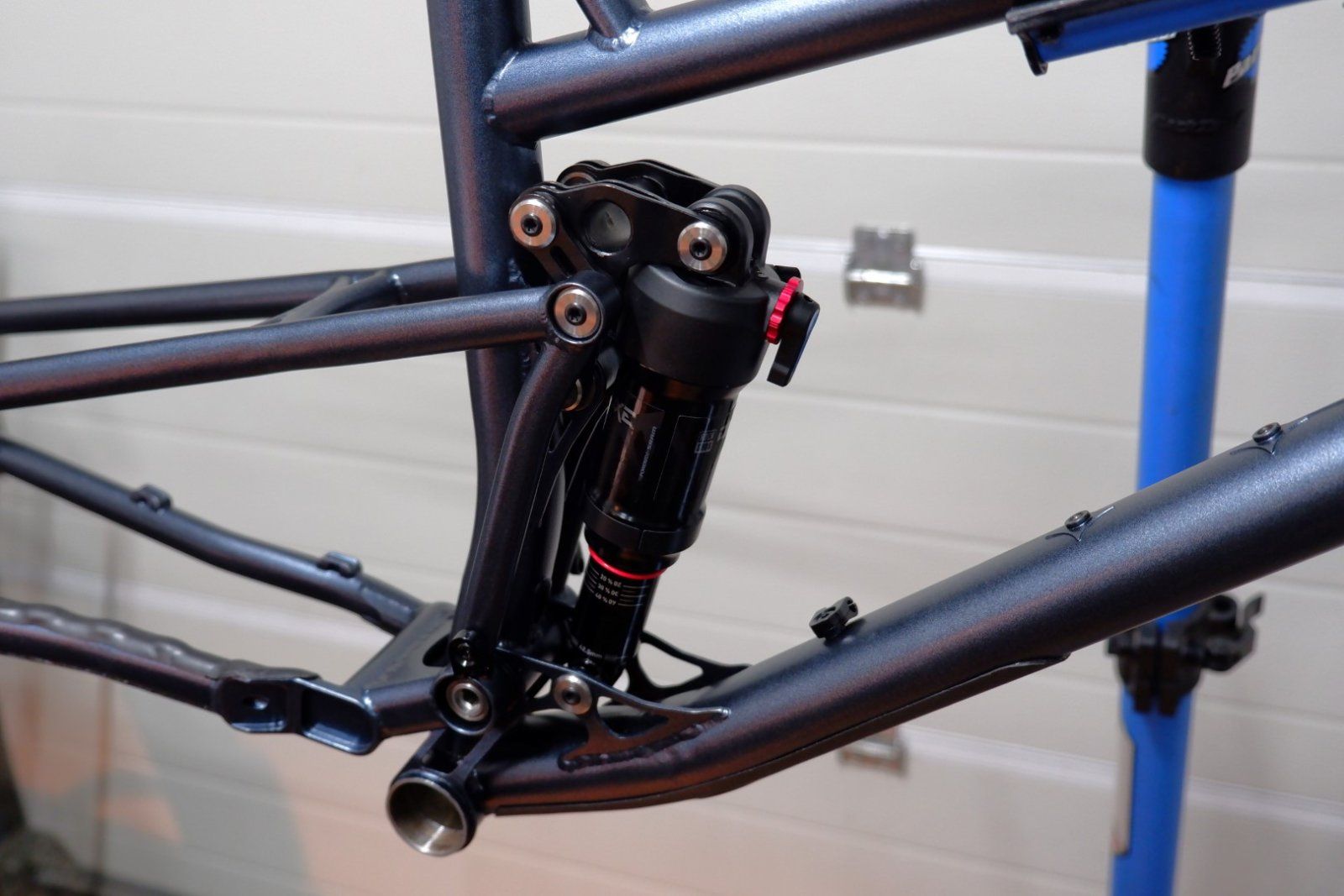

Damit kann der Rahmen zum ersten mal Rahmen sein.
Anhang anzeigen 1914179

Das ist schon cool wenn er so vor einem hängt! Nach den unzähligen Einzelschritten, bei denen man sich schon fragt ob das wohl jemals fertig werden kann, dann final das Ergebnis in Händen zu halten.
Anhang anzeigen 1914186

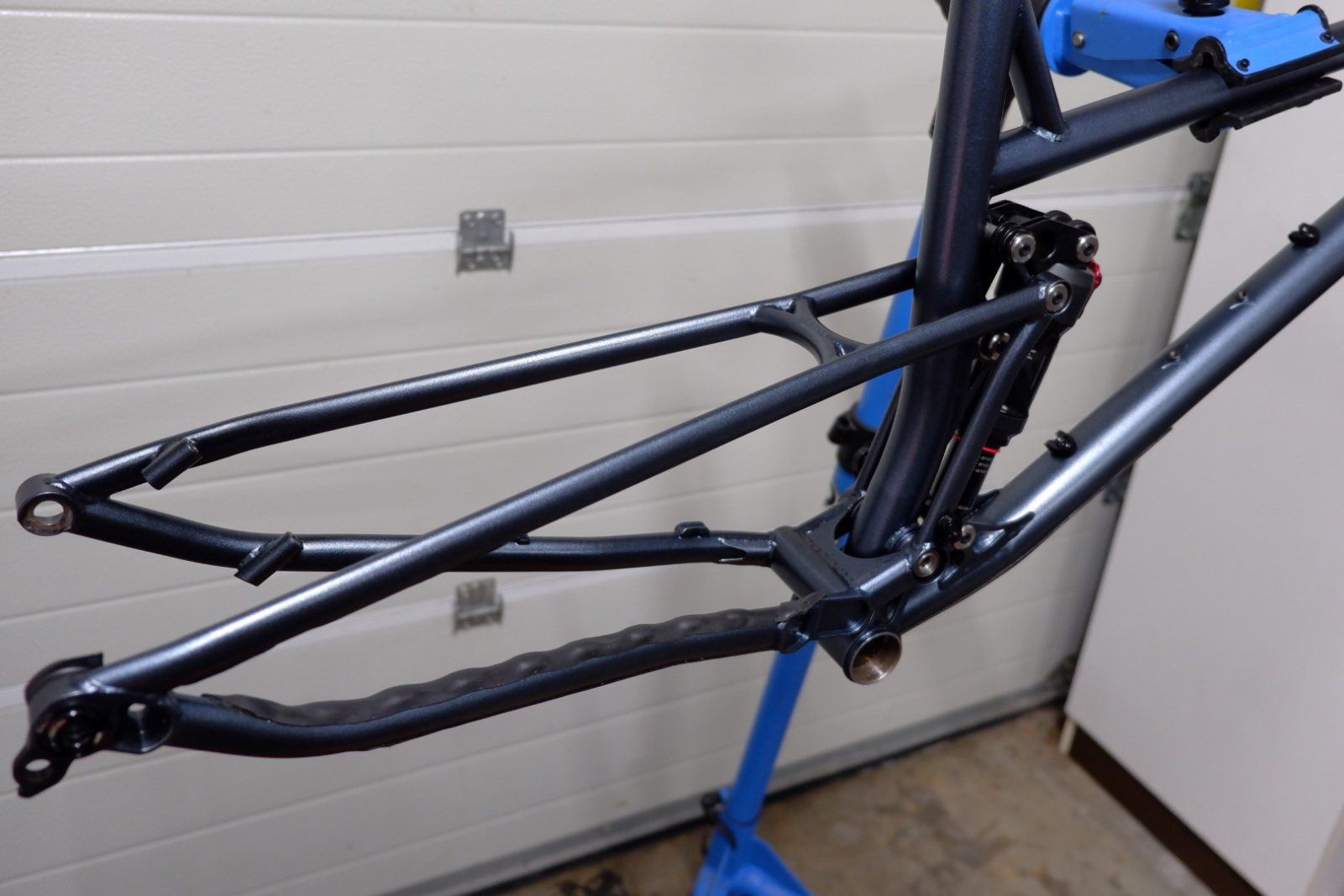

Sieht auch ziemlich so aus wie im CAD, also ganz falsch kann es wohl nicht sein
Anhang anzeigen 1914187

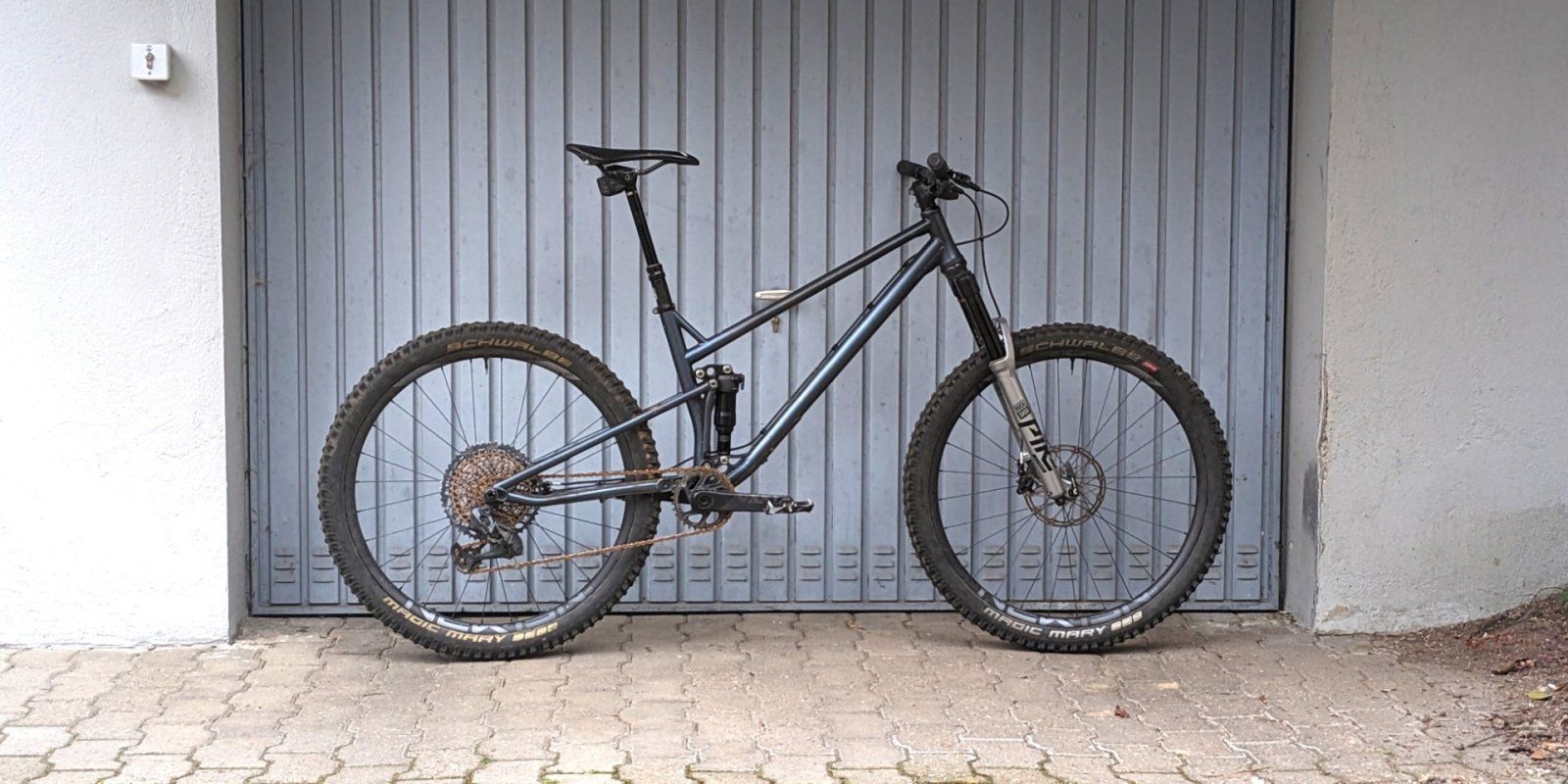

Und tatsächlich: Räder passen rein, Gabel passt rein, Sattelstütze passt rein, Kurbel lässt sich drehen. Es ist wirklich ein Fahrrad geworden.
Anhang anzeigen 1914190

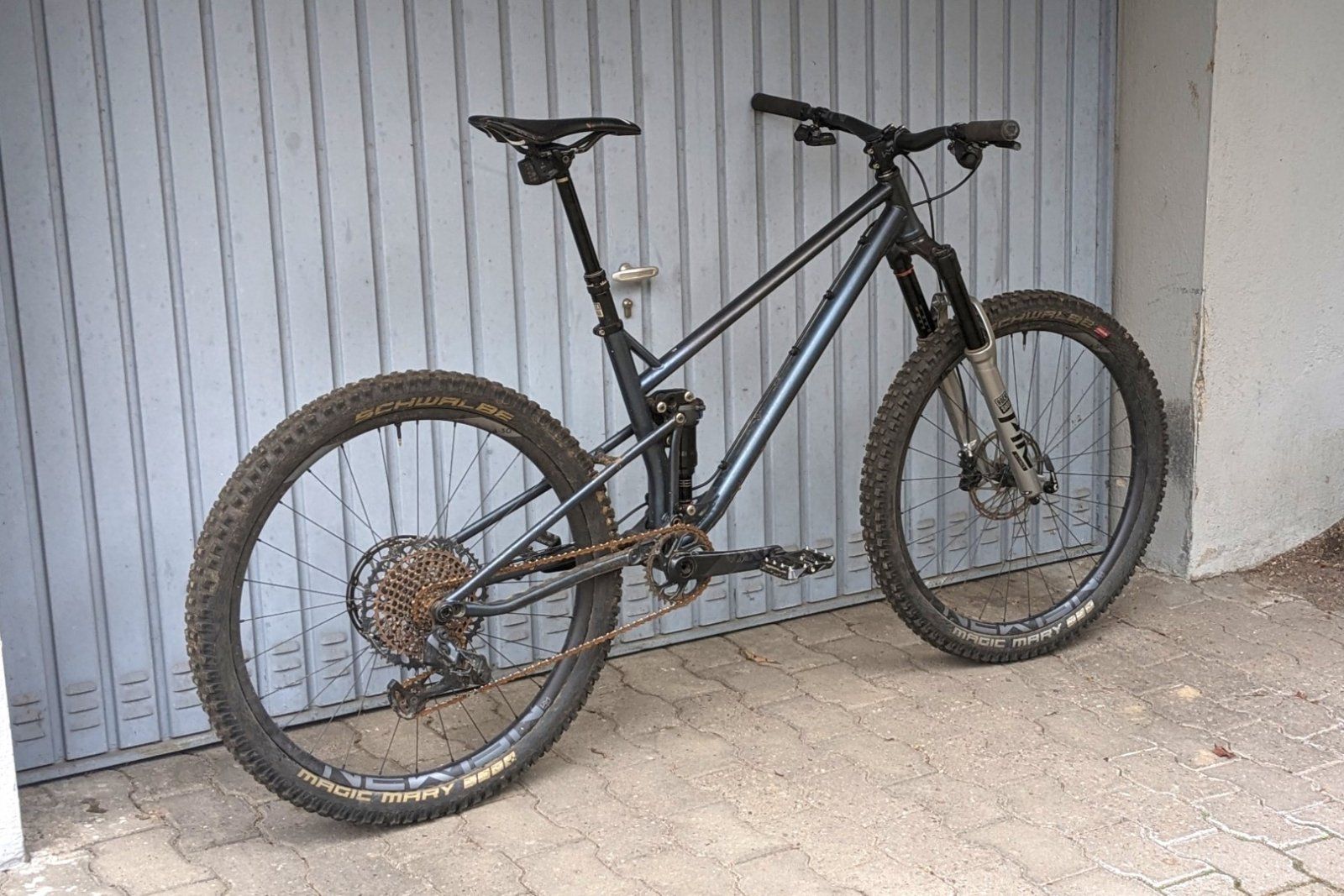

Erstmal mit Winterreifen ausprobiert, ich hänge mit dem Report hier ein wenig hinterher, die Bilder sind schon etwas älter.
140er Gabel, 125er Heck, 650b Laufräder, Spaßmaschine.
Anhang anzeigen 1914192

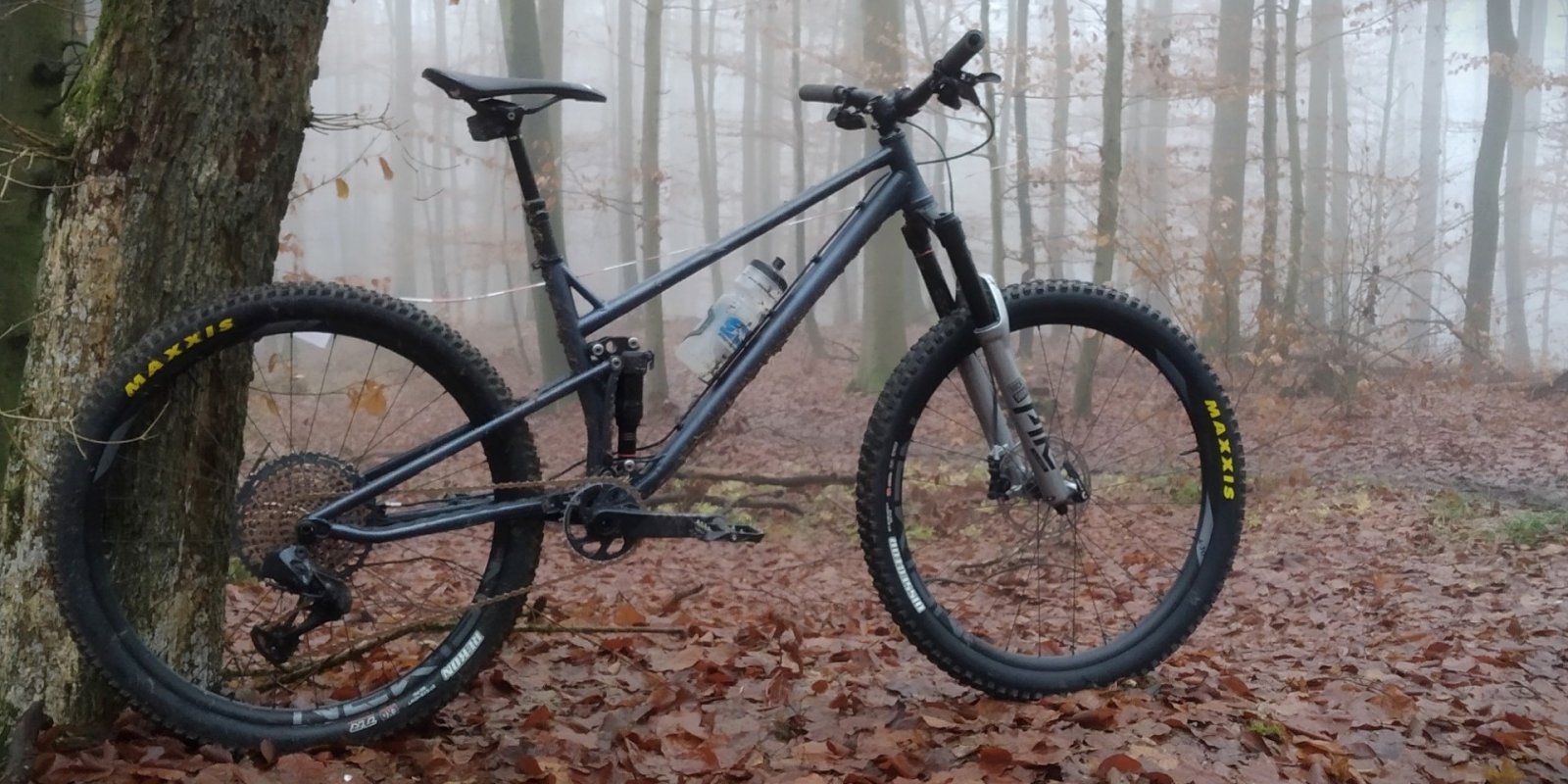

Später dann auch mit etwas leichterem Gereife, das sollte zum Charakter passen. Also vom Bike, nicht von mir. Tire Plugs sind ja im Steuerrohr, was soll schon passieren.
Anhang anzeigen 1914195

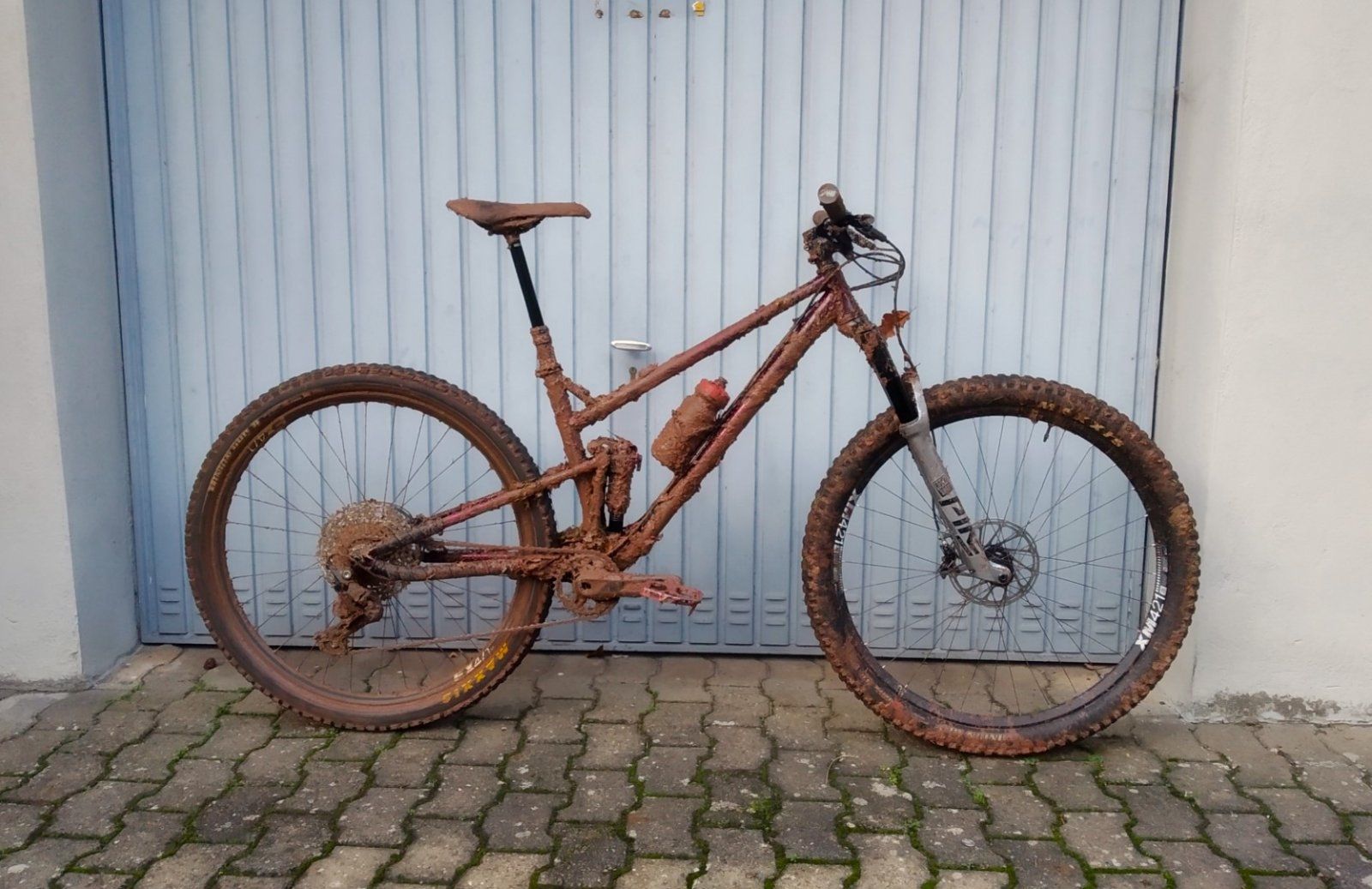

Und wie geht es weiter?
Fahren. Komponenten ausprobieren. Spaß haben.
Ich habe ein paar Ideen mit Gabeloffset und Laufradsatz+Reifen rumzuspielen. Und wenn ich wenn ich soweit bin, dass ich sage das passt, dann kann ich auch mal einen Vergleich zum 29" Geschwisterchen ziehen. Das hatte auch schon die ein oder andere Erfahrung mit dem deutschen Winter
Anhang anzeigen 1914198


Erstmal möchte ich hier aber abschließen und Danke sagen fürs Mitlesen, für die Kommentare und den generell super positiven vibe im Rahmenbauforum! Ich habe vor vielen Jahren angefangen die Threads hier zu lesen und alles an Informationen aufzusaugen, was in oder zwischen den Zeilen steht. Das war Inspiration und Wissensquelle zugleich und sicher ein wichtiger Motivator für mich, überhaupt daran zu denken selbst einen Rahmen zu bauen. Und was ich während dem Projekt an Unterstützung bekam, gerade von Experten in ihrem Gebiet wie z.b. @Onkel_Bob ist fantastisch, motivierend, lehrreich und spaßig zugleich!

Vielleicht inspiriert der Thread hier ja den oder die ein- oder andere, sich der Herausforderung zu stellen so ein großes Projekt anzugehen, dran zu bleiben und sich Schritt für Schritt zum Ziel durchzuarbeiten. Es muss ja kein Rahmen sein, gibt noch genug andere Baustellen. Und wenn nicht, dann ist es auch nicht schlimm. Dann waren die Bilder und Berichte vllt einfach nur Nett anzugucken

Bis bald und danke soweit!

https://www.smalley.com/de/results?...rement_max=&range=0&qualifier=equals&units=mm

Mal ein Beispiel für deine Sicherungsringe.



[Onkel_Bob]

Da stehe ich heute in Schottland auf dem Parkplatz der „Laggan Wolftrax“, als mich jemand fragt „Bist du das, Robert?“

Ich fand so cool, @flufo mit Freundin zu treffen. Die Bikes waren natürlich auch dabei, sehr schick

Naja, mich hat flufo ja auch nur an meinem Eigenbau-Fully erkannt

Wir haben uns sehr nett unterhalten, hat mich sehr gefreut. Ich wünsche euch noch einen gigantischen Urlaub



[flufo]

Hey zusammen,

Kleines Update!
Ich habe noch einen Rahmen gebaut mit ein paar kleinen Anpassungen für einen ganz speziellen Build.

Es sollte ein Piggy Dämpfer passen, das ging bisher ja leider nicht.

Deswegen habe ich mal was neues ausprobiert, ich war eh gerade daran mich ein bisschen mit Metall 3D Druck zu beschäftigen.
Die Passung kann man auch gut mit nem Plastikdruck überprüfen, das hat ein paar Iterationen gedauert bis es perfekt saß.

Das gedruckte Metallteil von unten:

Rundherum eingeschweisst:

Der Rest ist wie bei den vorherigen Rahmen auch. Sägen, Fräsen, Drehen, Feilen, Schweissen etc. Paar Details geändert aber nichts großes.

Das ist leider auch der letzte Rahmen aus meiner (Ex-)Werkstatt War ne gute Zeit, vllt gibts ja irgendwann in Zukunft wieder mal ne Chance mit dem Rahmenbau weiterzumachen. Ein paar neue Ideen hätte ich schon.

Und am Ende habe ich die Chance auf ein Eye-Candy Video bekommen. Leider konnte ich aus gesundheitlichen Gründen das bike nicht selbst aufbauen, aber ich finde das Videoteam hat das echt super gemacht.

Nur Achtung: BUILT Video ist gesponsert von der pöhsen pöhsen Bikeindustrie Nichts für schwache Nerven

Grüße



[null-2wo]

aller du hast nich echt #1 / 1987 da dranhängen, oder?

€: schade, gerade die pike in silber wärs ja gewesen



[danimaniac]

super geil!
Video später mal.. hab ewig keine build-videos mehr geguckt



[Pky2101]

Hey zusammen,

Kleines Update!
Ich habe noch einen Rahmen gebaut mit ein paar kleinen Anpassungen für einen ganz speziellen Build.

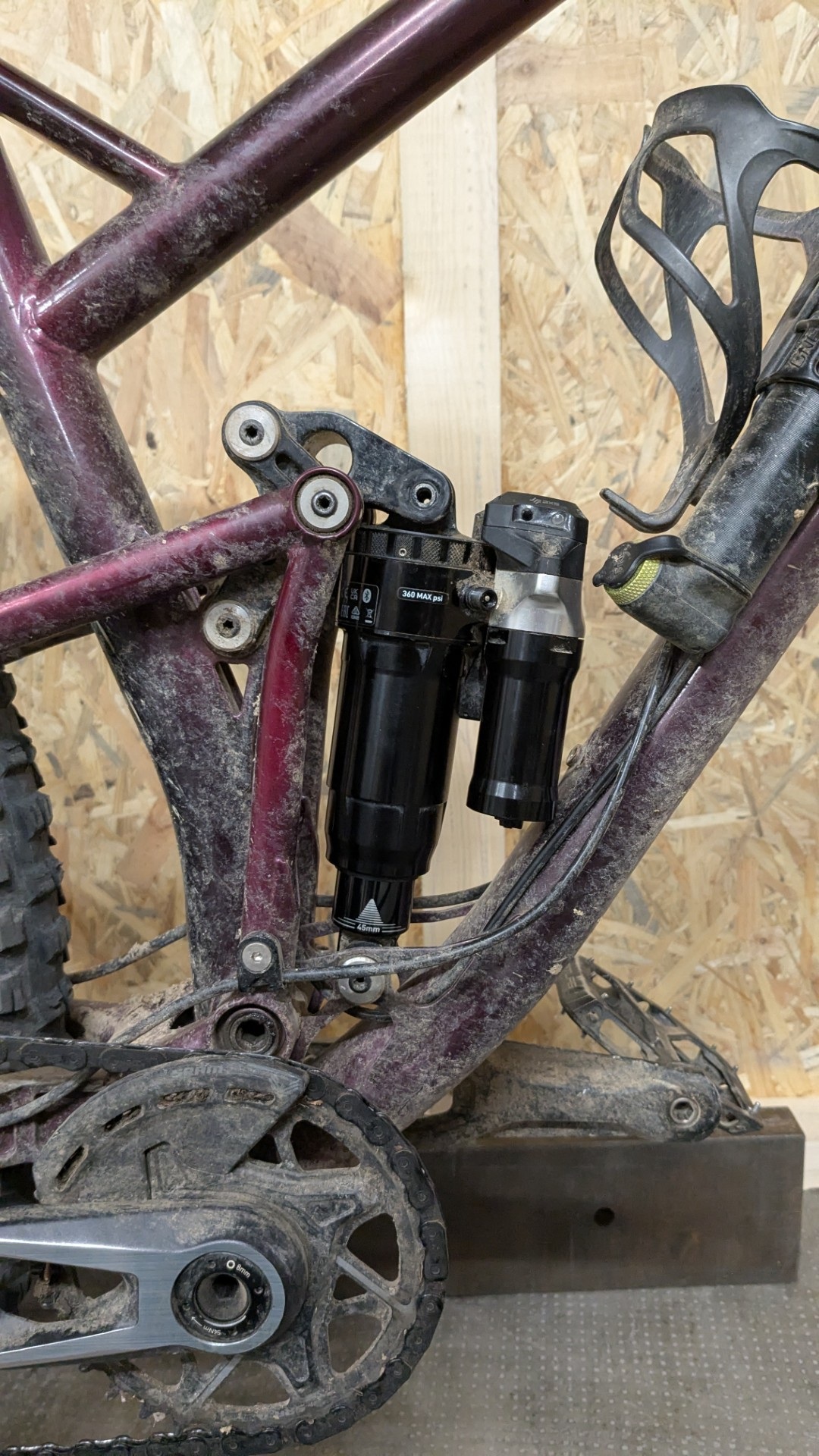

Es sollte ein Piggy Dämpfer passen, das ging bisher ja leider nicht.
Anhang anzeigen 2236545

Deswegen habe ich mal was neues ausprobiert, ich war eh gerade daran mich ein bisschen mit Metall 3D Druck zu beschäftigen.

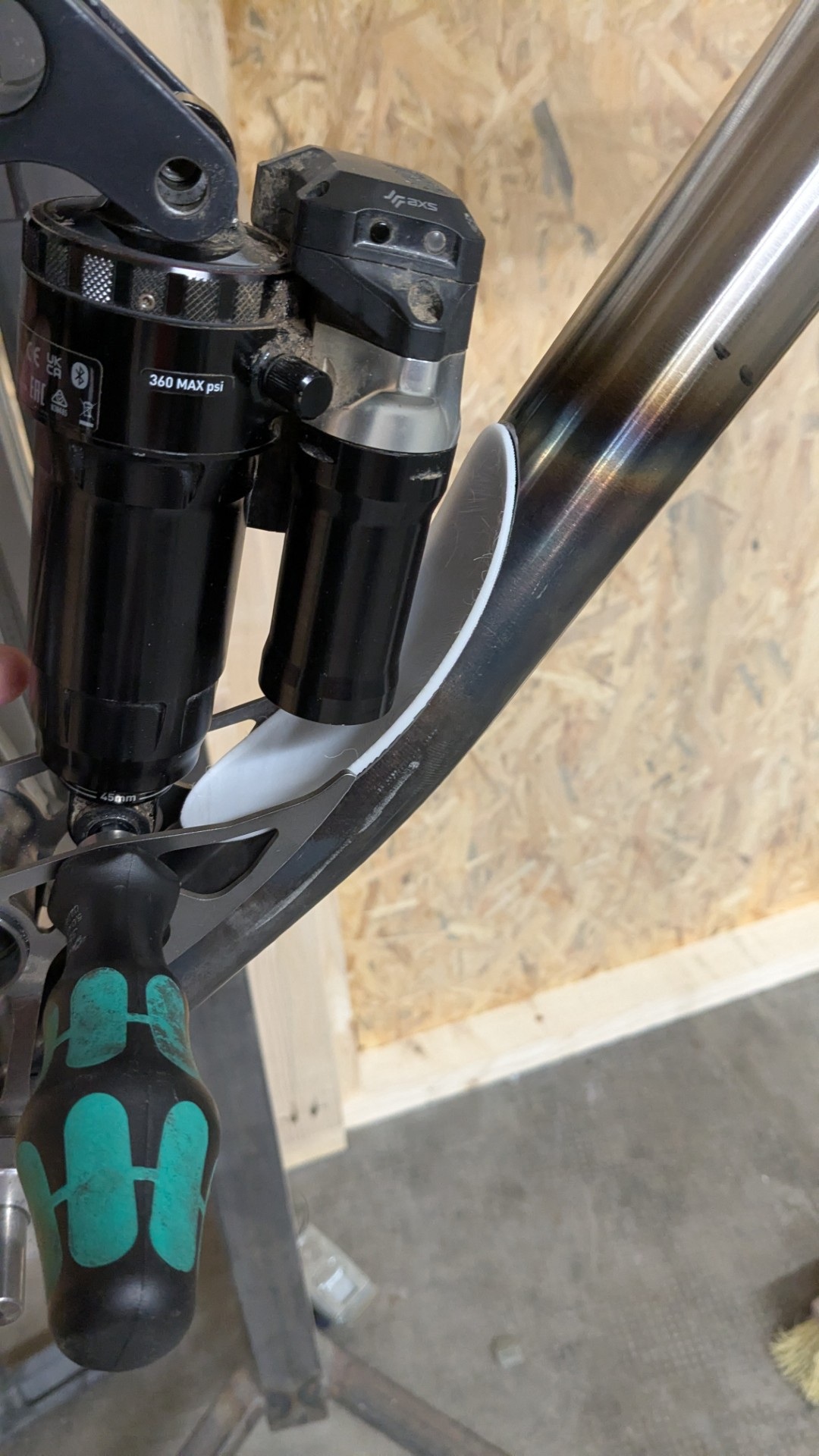

Die Passung kann man auch gut mit nem Plastikdruck überprüfen, das hat ein paar Iterationen gedauert bis es perfekt saß.
Anhang anzeigen 2236547

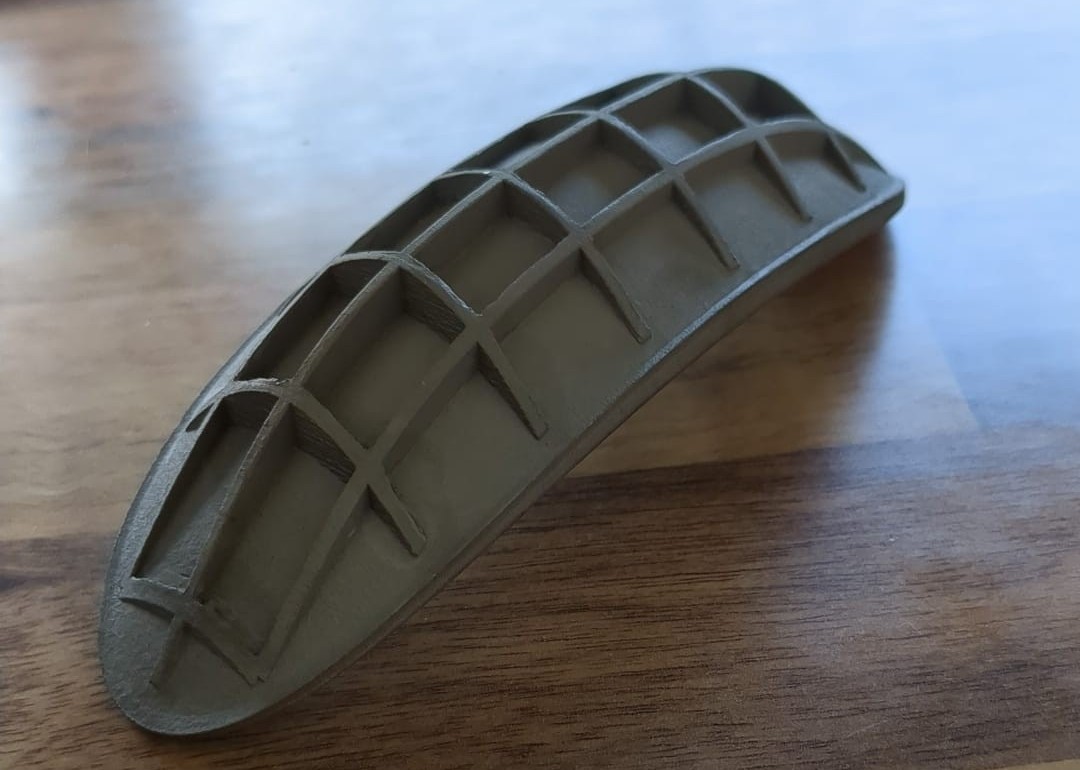

Das gedruckte Metallteil von unten:
Anhang anzeigen 2236549

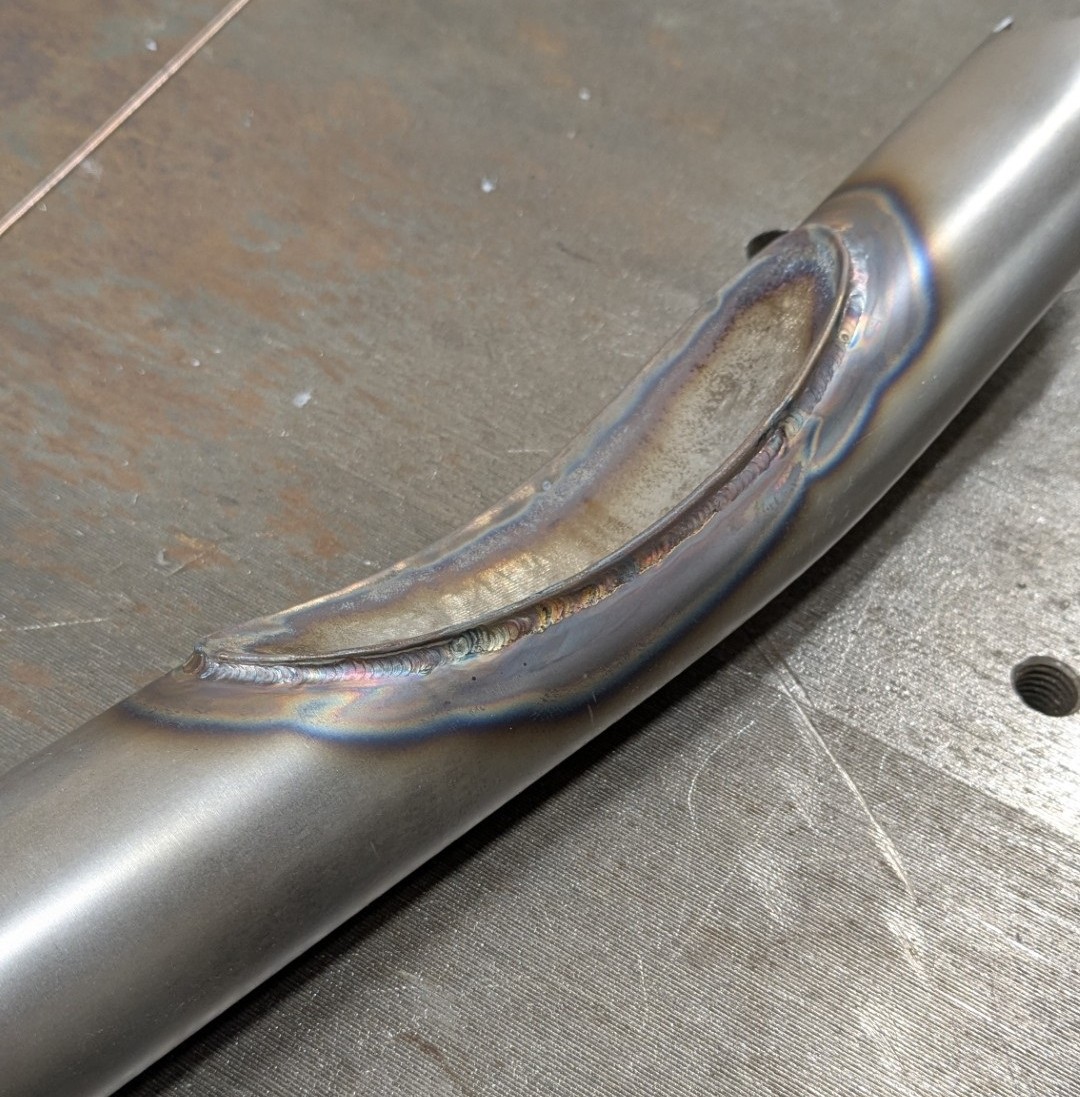

Rundherum eingeschweisst:
Anhang anzeigen 2236550

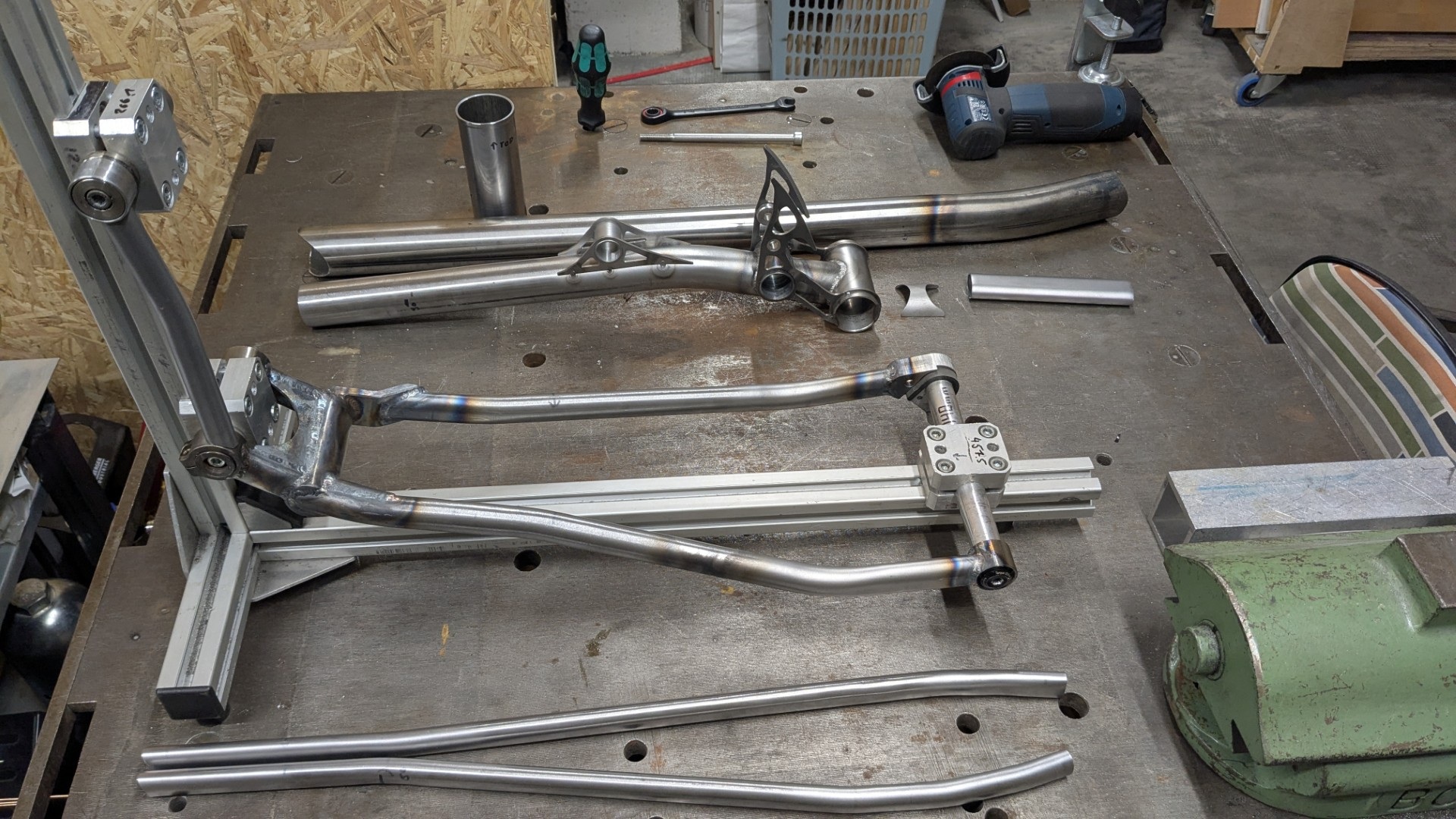

Der Rest ist wie bei den vorherigen Rahmen auch. Sägen, Fräsen, Drehen, Feilen, Schweissen etc. Paar Details geändert aber nichts großes.
Anhang anzeigen 2236551

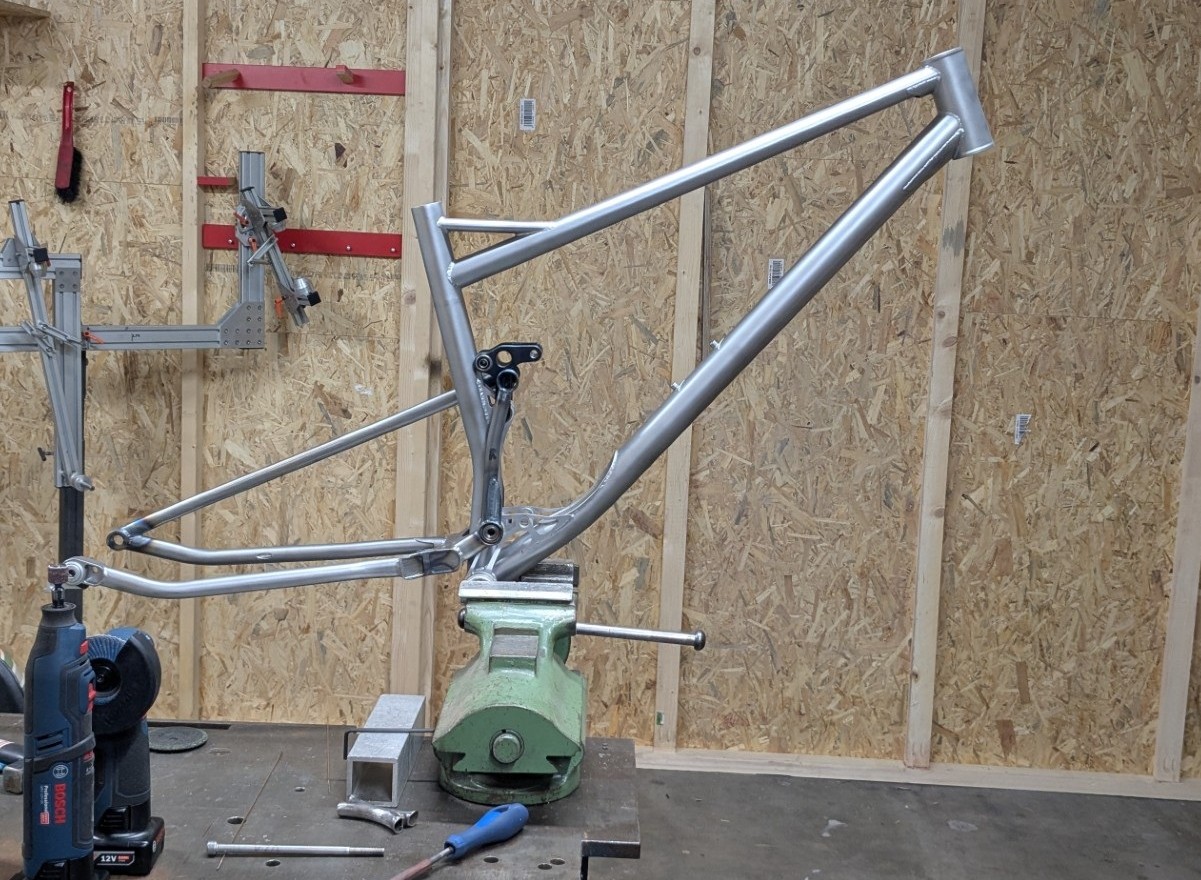

Das ist leider auch der letzte Rahmen aus meiner (Ex-)Werkstatt War ne gute Zeit, vllt gibts ja irgendwann in Zukunft wieder mal ne Chance mit dem Rahmenbau weiterzumachen. Ein paar neue Ideen hätte ich schon.
Anhang anzeigen 2236552

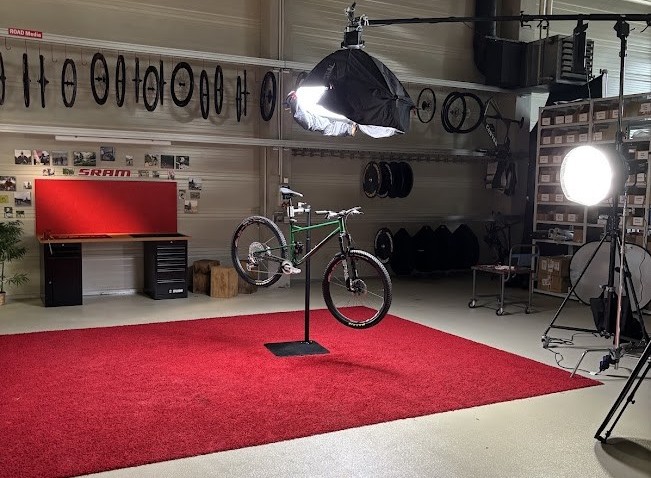

Und am Ende habe ich die Chance auf ein Eye-Candy Video bekommen. Leider konnte ich aus gesundheitlichen Gründen das bike nicht selbst aufbauen, aber ich finde das Videoteam hat das echt super gemacht.
Anhang anzeigen 2236564



Nur Achtung: BUILT Video ist gesponsert von der pöhsen pöhsen Bikeindustrie Nichts für schwache Nerven

Grüße

Das Rad ist geil geworden! Bin immer wieder umgehauen von den Custom Rahmen hier im Forum.

Ist die Farbe lackiert oder gepulvert, wie nennt sich der Farbton und wer hat das gemacht? Ich glaube das grün würde meinem Karateaffe auch gut stehen...



[MForrest]

@flufo
DANKE für das was du hier, auch für uns, abgeliefert hast, größten Respekt!
Irgendwie ist das Projekt jetzt in meinen kühnsten Träumen, vlt. schaffe ich es mal noch auch einen Rahmen zu bauen. Pyttel ex-Rahmenbauer ist bei mir ums Eck und bietet glaube ich noch Kurse an.
Schade, dass du deine Werkstatt aufgeben musstes, die Ges hichte wäre bestimmt so spannend weiter gegangen.
Ich wünsche dir alles Gute für die Zukunft, das dein Leben wieder in deine Gleise kommt.
LG



[flufo]

aller du hast nich echt #1 / 1987 da dranhängen, oder?

€: schade, gerade die pike in silber wärs ja gewesen

Hey das stimmt, die silberne Pike wäre mega dazu! Aber ich glaube die gibts leider gar nicht mehr, nur noch Schwarz oder Rot.
Und das mit der Seriennummer muss ich checken, das wär ja auch der Hammer. Hab ich bisher gar nicht realisiert

Ist die Farbe lackiert oder gepulvert, wie nennt sich der Farbton und wer hat das gemacht? Ich glaube das grün würde meinem Karateaffe auch gut stehen...

Ich kann bzw. konnte in meiner Werkstatt selber Pulverbeschichten. Das ist Candy Grün transparent über einem metallic silber Baselack. Absolute Empfehlung, schaut wirklich cool aus mit metallic baselack, weil sich die Helligkeit der Farbe je nach Lichteinfall relativ stark ändert. Geht natürlich auch mit allen anderen Candy Farbtönen. Denke das kann jeder Beschichter der Zweischicht macht.
Ich glaub das hier hatte ich verwendet
https://pulverlackfachhandel.de/products/silver-sparky?_pos=25&_sid=339d86af5&_ss=r
https://pulverlackfachhandel.de/products/grun-lasur-classic



[toHub]

sehr sehr geil alles



[epic2006]

Da kann ich mich nur anschließen!

Ich hoffe wieder was von Dir zu sehen, dann mal, wenn’s passt

Gruß Gerrit



[Pky2101]

Hey das stimmt, die silberne Pike wäre mega dazu! Aber ich glaube die gibts leider gar nicht mehr, nur noch Schwarz oder Rot.
Und das mit der Seriennummer muss ich checken, das wär ja auch der Hammer. Hab ich bisher gar nicht realisiert



Ich kann bzw. konnte in meiner Werkstatt selber Pulverbeschichten. Das ist Candy Grün transparent über einem metallic silber Baselack. Absolute Empfehlung, schaut wirklich cool aus mit metallic baselack, weil sich die Helligkeit der Farbe je nach Lichteinfall relativ stark ändert. Geht natürlich auch mit allen anderen Candy Farbtönen. Denke das kann jeder Beschichter der Zweischicht macht.
Ich glaub das hier hatte ich verwendet
https://pulverlackfachhandel.de/products/silver-sparky?_pos=25&_sid=339d86af5&_ss=r
https://pulverlackfachhandel.de/products/grun-lasur-classic
