der aufwand bei ner XHP50 ist schon bishen da.
mal ne grobe anleitung und die teile.
der treiber der clone lampe muss auf jeden fall raus für XHP50, ich verwende überwiegend den
H1-A treiber da er über 90% effizenz hat und kompakt ist, die anderen 2 die ich verwende gibts halt nicht so zu kaufen darum lass ich die aussen vor."bringt ja nicht über sachen zu schreiben die man nicht fertig kaufen kann oder an die man nur umständlich ran kommt"
der H1-a ist ~20mm durchmesser und 5 mm dick also passt gut rein, du kannst auch 2 davon in die yingding machen"nebeneinander" und beispielsweise beide LEDs unabhängig voneinander bestromen.
ein linse spot die andere streuscheibe beide haben hinten nen eigenen schalter"musst dafür hinten noch ein loch boren für den 2 schalter.
oder beide LEDs parallel ein einen treiber, da gibts viel spielraum was man umsetzten will.
die feder"der + pol" des teiber abzwicken die brauchste in der yingding nicht, da nen
klicky dranlöten.
die LEDs hab ich so rein gemacht:
ein ~1mm kupferblech gekauft, dieses auf die form der doppel XM-L alublech dings geschnitten und da drauf die 2xXHP50 mitsammt der 20mm"oder 16mm" PCB draufgeklebt mit wärmeleitkleber.
sollte egal sein ob man die LED auf ner
20mm oder 16mm platine kauft.
ich hab 16mm rein gemacht.
die bohrungen für die 2 schrauben und die stromleitungen der LEDs hab ich auch ins kupferblech reingeschnitten."ein dremel ist da praktisch"
einfach ne kopie des orginal alu blechs in kupfer.
den treiber hab ich eigentlich pfuschig befestigt"rille mit dremmel ins gehäuse und da mit wärmeleitkleber rein" und den klicky mit 2K-harz dauerhaft verklebt.
den schalter kannst dir aber auch sparen, wenn du nur licht willst, kabel vom treiber nach aussen und gut ist es, die lichtstufe wächst du dann durch kabel an den akku und kurz kontakt lösen.
wenn du so ne lichtstufe gwählt hast, bleibt sie im memory dauerhaft gespeichert.
so hast jedes mal wenn du die lampwe ansteckst immer die gleiche lichtstufe.
da dran ein gutes 18AWG silikonkabel nach aussen und den stecker dran, ich nehm
XT30"aus dem RC berreich" da die üblichen 5,5mm DC stecker lausig sind.
so was in der art.
der H1-a ist halt ein 1S treiber. also nur 3,7Volt dürfen drauf, 7,4Volt akkupacks darfste da nicht dran machen.
als akkupacks also alle zellen parallel zusammen.
in die single mini LED lampe sobald sie da ist, die ich mit bei banggood bestellt hab kommt auch der H1-a und ne XHP50 rein.
der teiber bringt in der medium stufe mit der XHP50 ~900 lumen und zieht dafür nur ~ 5,5 watt aus dem akku.
bedeutet pro 18650 hab ich 2 stunden laufzeit bei 900 lumen.
also mach ich mir nen 1S4P akkupack hab ich 8 stunden laufzeit bei 900 lumen.
aso es gibt ja verschieden yingding arten, ich hab dir die vorne keine schrauben hat und man sie zum öffnen, unten hinten 2 inbus schrauben lösen muss.
und dan das hinter teil rau zieht.
das kabel selbst kommt unten bei der radhalterung raus wo ein dickes fettes loch ist, da ich angst hatte das bei regen da wasser reinläuft"wasserdich war die lampe eh nie" hab ich ins loch noch haufen bausilikon reingespritzt, also quasi die lampe wirklich
100% wasserdicht/bombproof vergossen.
sollte man sowas machen wollen bitte bedenken das die lampe perfekt sein muss bevor man das macht, so wird es nämlich ne üble arbeit die je wieder auf zu bekommen.
ich würd sagen ~ 1 stunde bastelaufwand.
ich weiß nicht ob es dir wichtig ist aber wenn du ne extreme leuchtweite willst?
die leuchteite von XM-L oder XHP50 LEDs mit spotlinsen"falls du ne yingding hast weist es ja"ist mittelmässig.
drum kannst ne XHP35 HI zur XHP50 dazumachen.
ne XHP35 mit der spotlinse ähnlich der yingding leuchtet gut 200 meter weit und macht sogar bishen randausleuchtung dazu.
hier 2 bilder dazu wo ich nur zum linsentesten ne einzelne XHP35 mit der ner spotlinse probiert hab.
glaub die spotlinse ist eine von fasttech, und die macht bishen spill dazu wärend die yingding linse an der LED spitze gefrosted"glaub in nennt man das" ist und kaum nen spill macht.

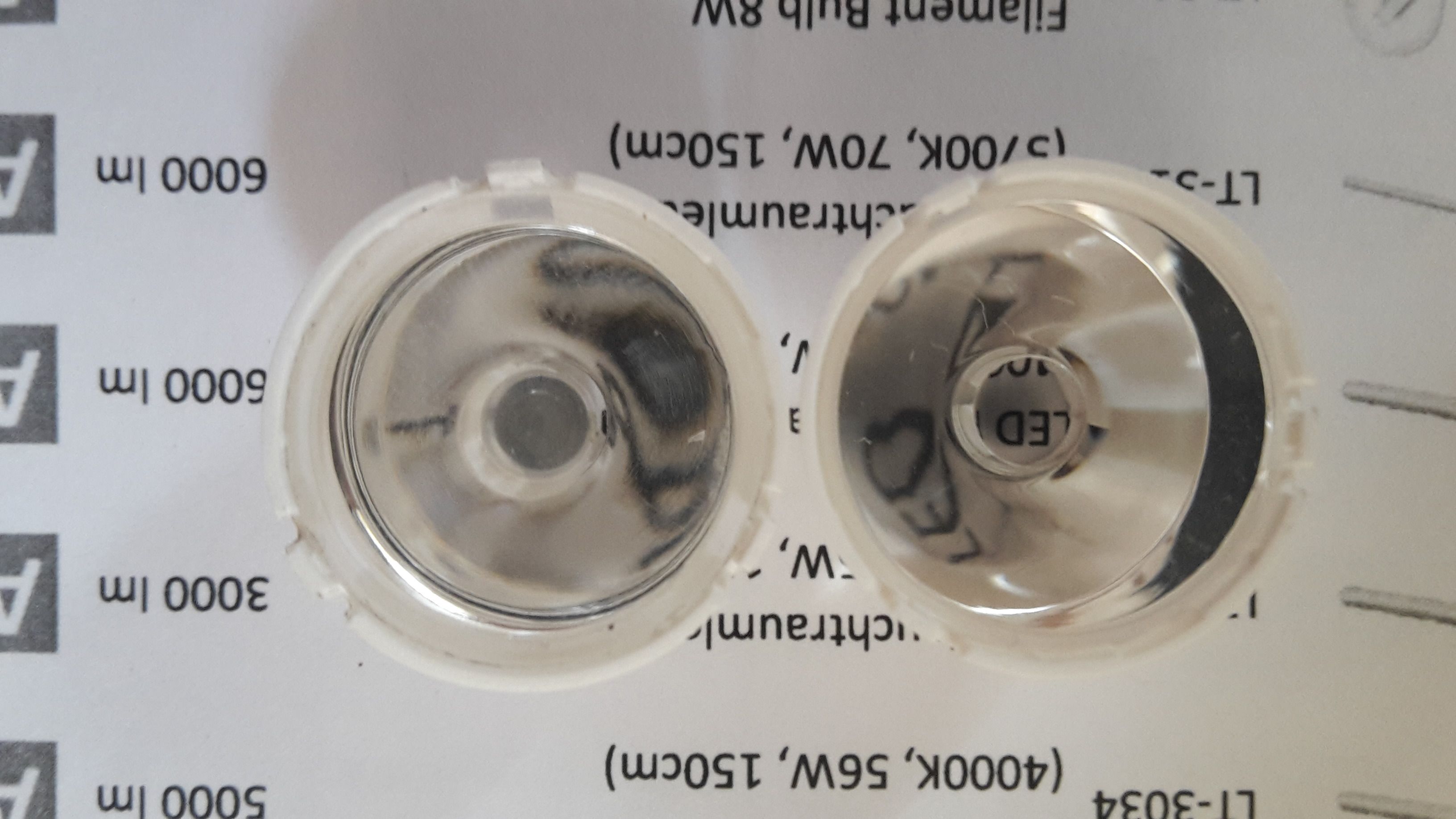

links die yingding die spitze ist nicht durchsichtig, rechts die ich verwendet hab."sieht man an der schrift drunter"
selbst durch diesen winzigen unterschied gibts nen großen unterschied in der ausleuchtungart!!!
in ner fertigyingding verwende ich nur XHP50 da ich keine 200 meter leuchtweite benötige.
drum 2x XHP35 würd ich nicht in die lampe machen, aber 1x XHP35 und 1xXHP50 könnte ne runde sache sein.
ist die 4500 kelvin LED die jetzt in ner nextorch verbaut ist und eventuell da ne länger zeit drin bleibt.
ich hab zwar vor 3 wochen noch ne yingding gekauft als referenz und das nächste bastelprojekt nur die linsen
sind zu groß!!!!!

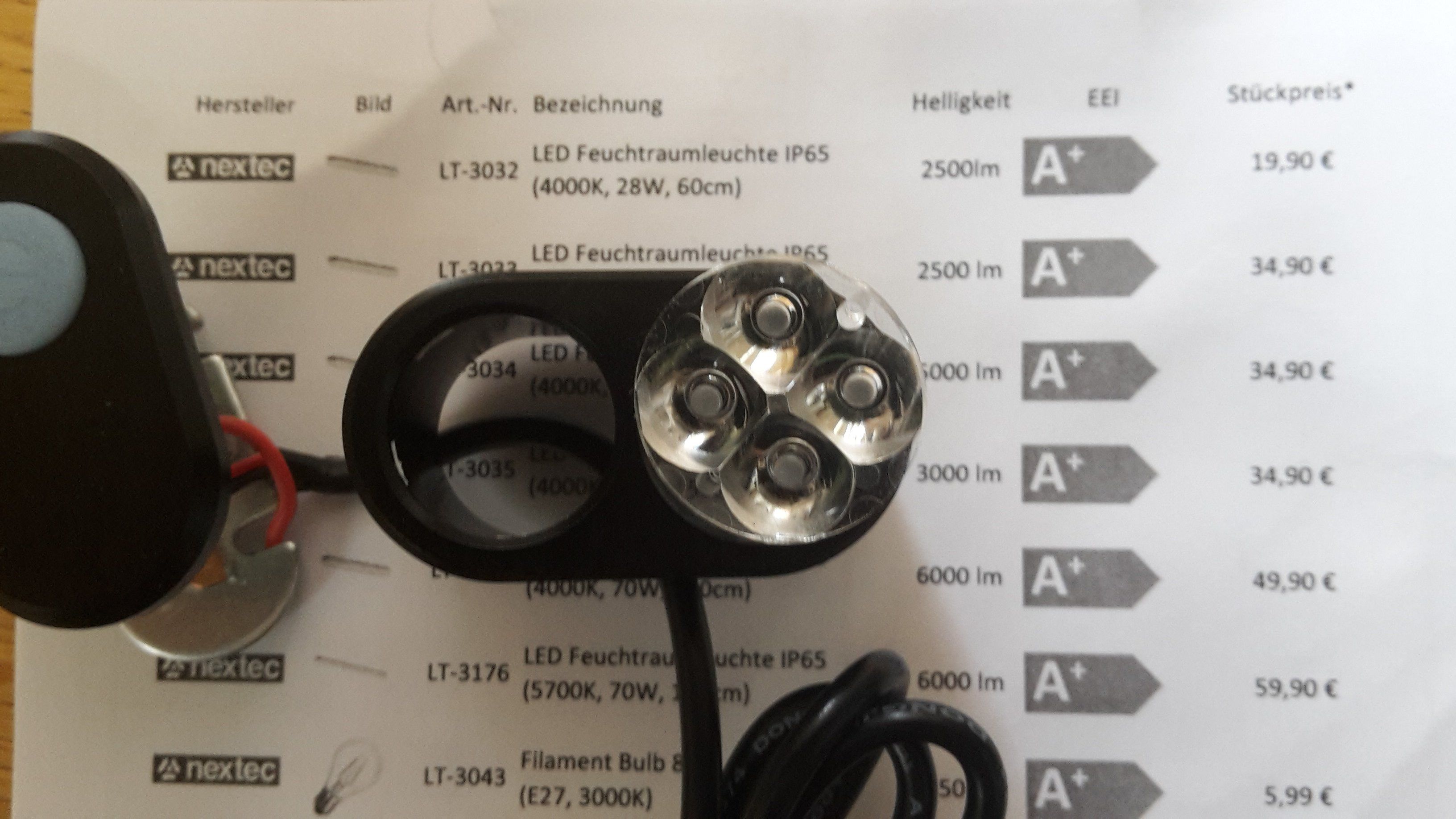

da ich die emisar D4 und D4s cool finde wollt ich mit 2x 20mm quad optiken ne 8x XHP35 Hi 16000 lumen yingding bauen.
etwa
die ausleuchtung nur halt mit 16000 lumen und nem heatpipe kühler.

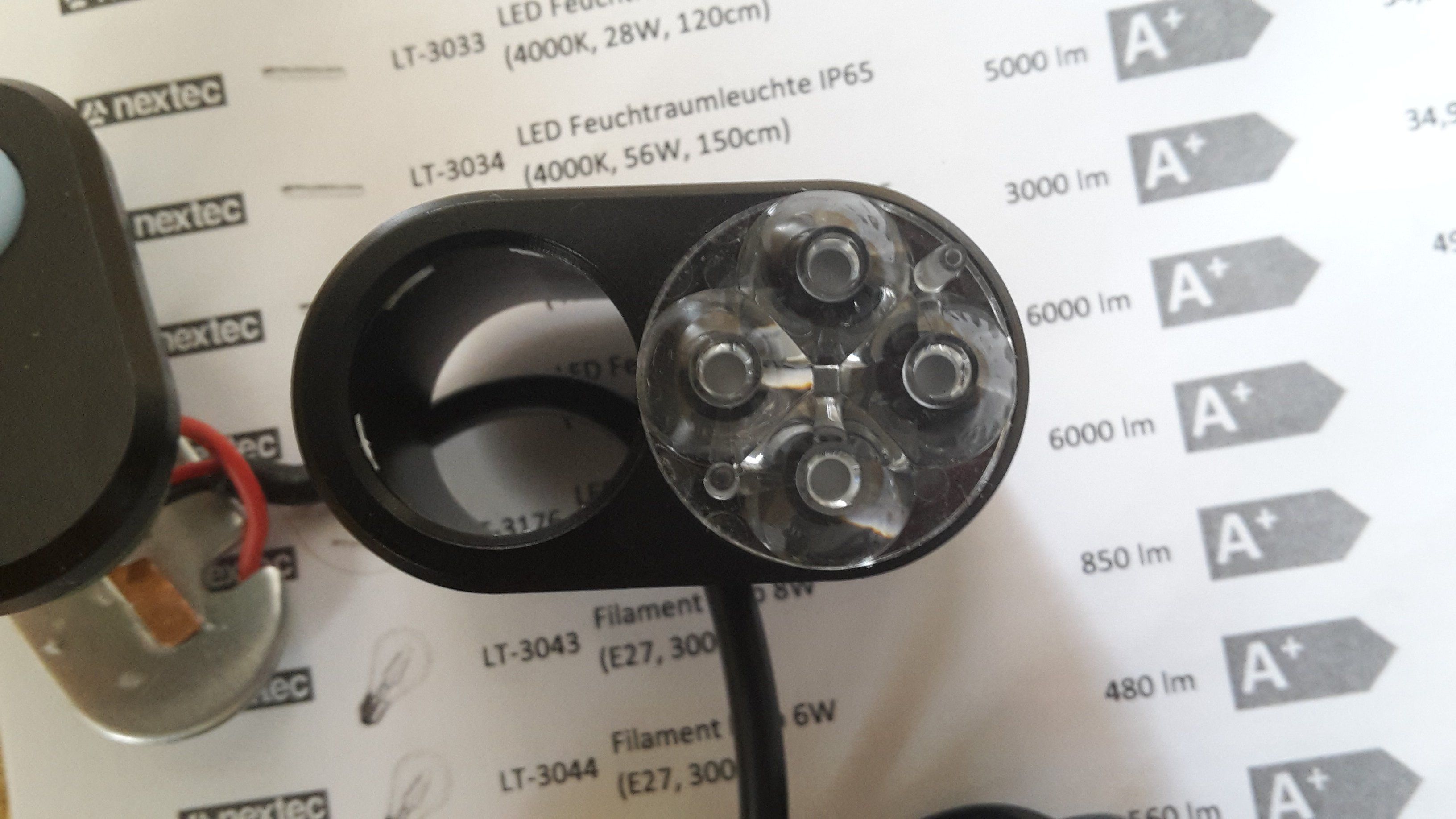

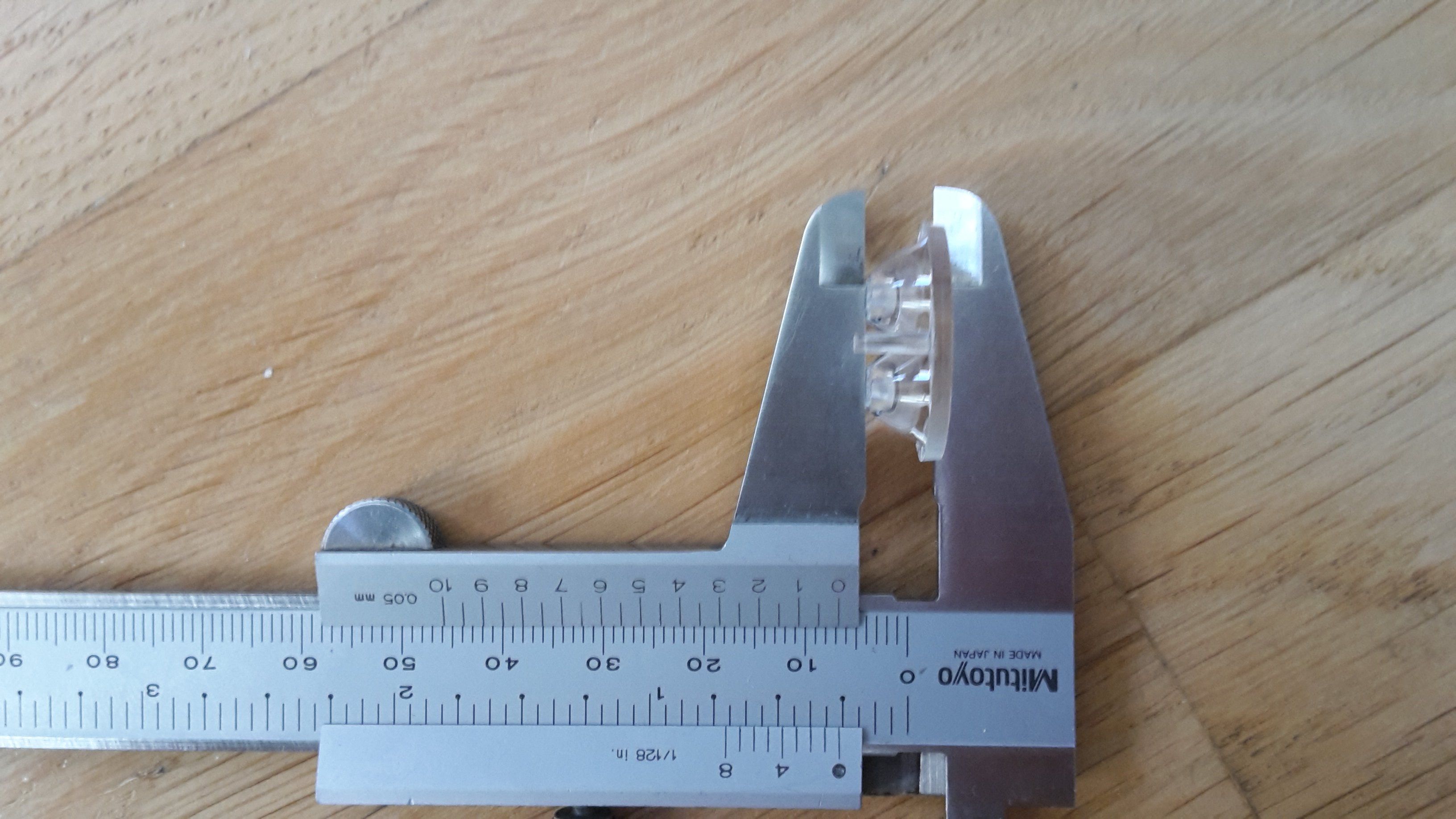

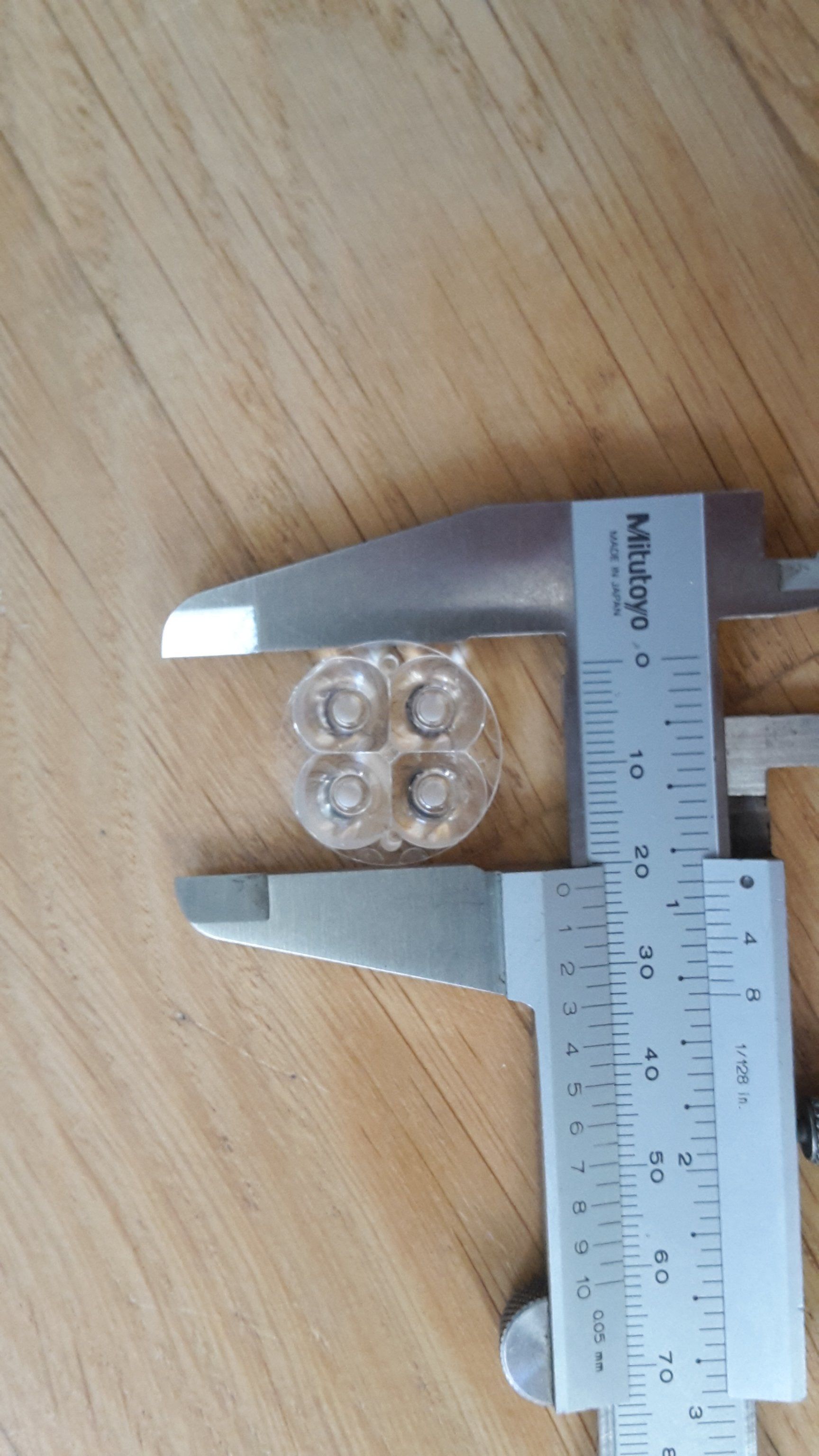

die optik is aber 22mm und passt egal wie ichs mache nicht in die lampe, die geht zu weit zum rand!!!
linse schleifen geht nicht da der beam beschädigt würde und gehäuse müsste ich auf coladosenstärke ausfräsen.
