Eure Rahmendesigns!

[NRH]

Original geschrieben von grabstein


ich mach das schon seit nem jahr

Dafür wird's wohl net besonders gut funktionieren



[grabstein]

@moth

ich sörf durchs internet und schau mir gaaaanz viele bikes an. avalanche,brooklyn, canfield brothers, cortina, nikolai, richi,.....

und da kommen mir dann immer gleich neue design-ideen. und nebenbei versuche ich immer auch gleich neue umlenktechniken zu entwerfen.

@NRH

funktionieren tuts immer *schleim*
mittlerweile achte ich auch IMMER auf progression und so. wenn ich ne idee hab, wird sie gezeichnet. dann wird ein bisschen gerechnet und mitm zirkel gemalt. erst dann kommt ne maßstabszeichnung, und erst dann stell ich die bilder hier rein.

dass einige rahmen nicht soooo optimal funzen, is mir klar. der letzte entwurf hat z.B. nur etwa 140mm....und es sollte ein DHler werden



[NRH]

Naja,Hauptsache es schaut gut aus,und des tut's ja auch



[moth]

mh... naja, so ähnlich mach ich das auch, allerdings hab ich dann nich so dolle ideen

ich bin immer am überlegen den dämpfer über eine art drahtseil oder kette anzusteuern... dürfte aber in der praxis recht unpraktisch sein denk ich mal... naja

MFG moth



[BENE]

@ grabstein : echt fett was du das postets

vielleicht sollte ich das auch mal versuchen (aber nur Hardtails )



[grabstein]

Original geschrieben von moth


drahtseil oder kette

nee, nee, lass mal klar, ne idee wärs, aber wie du schon sagst, es ist sehr unpraktisch bzw. würde niemals so funktionieren wie z.B. eine direkte anlenkung.



[grabstein]

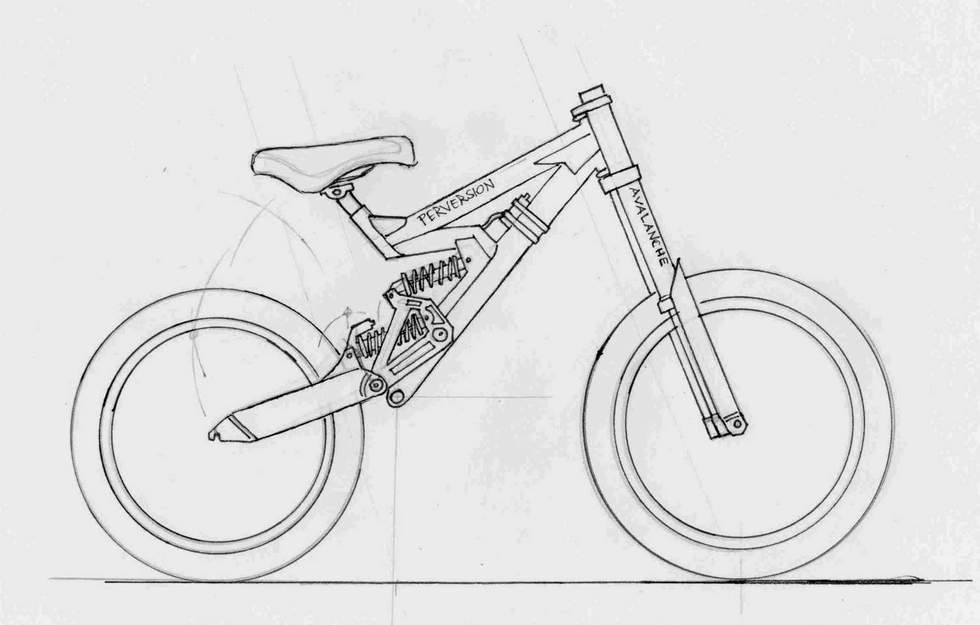

inspired by brooklyn, avalanche, canfield brothers & co.



[moth]

mh... das dürfte unberechenbar sein wenn ich mich nicht irre... aber so lässt sich ne ganze menge mehr federweg rausholen... genau doppelt so viel



[moth]

so nen system mit 2 shockworks 26cm dämpfern mit 75mm hub *sabbel*
...dann nimmt man einfach nen normales übersetzngsverhältnis von 1:2,5 und schningdischning hat man nen 380mm fahrradl

un dann macht man das mit 3 und 4 und 5 und... dämpfern

MFG moth

PS: son doppeldämpferding musch auch ma fuchteln *nachdenk*



[grabstein]

ich hab das teil mal grob berechnet.....das ding hat mehr federweg als erwünscht, da muss entweder weniger hub ran, oder andere hebel....



[moth]

mh... naja, über 30 hat so ne konstruktion sicher, sonst macht sie ja auch keinen sinn...

bin grad an nem radl mit so ner technik... aber das schaut bisher recht... NAJA! aus

MFG moth



[grabstein]

stahl-monster
hab es berechnet. funktioniert !!!
260 mm federweg, 75 mm hub, 1:3,46



[moth]

hübsch hübsch, allerdings finde ich die schwinge etwas zu filigran bei der stärke... vor allem dürfte die bei stahl doch recht stark flexen...

MFG moth



[moth]

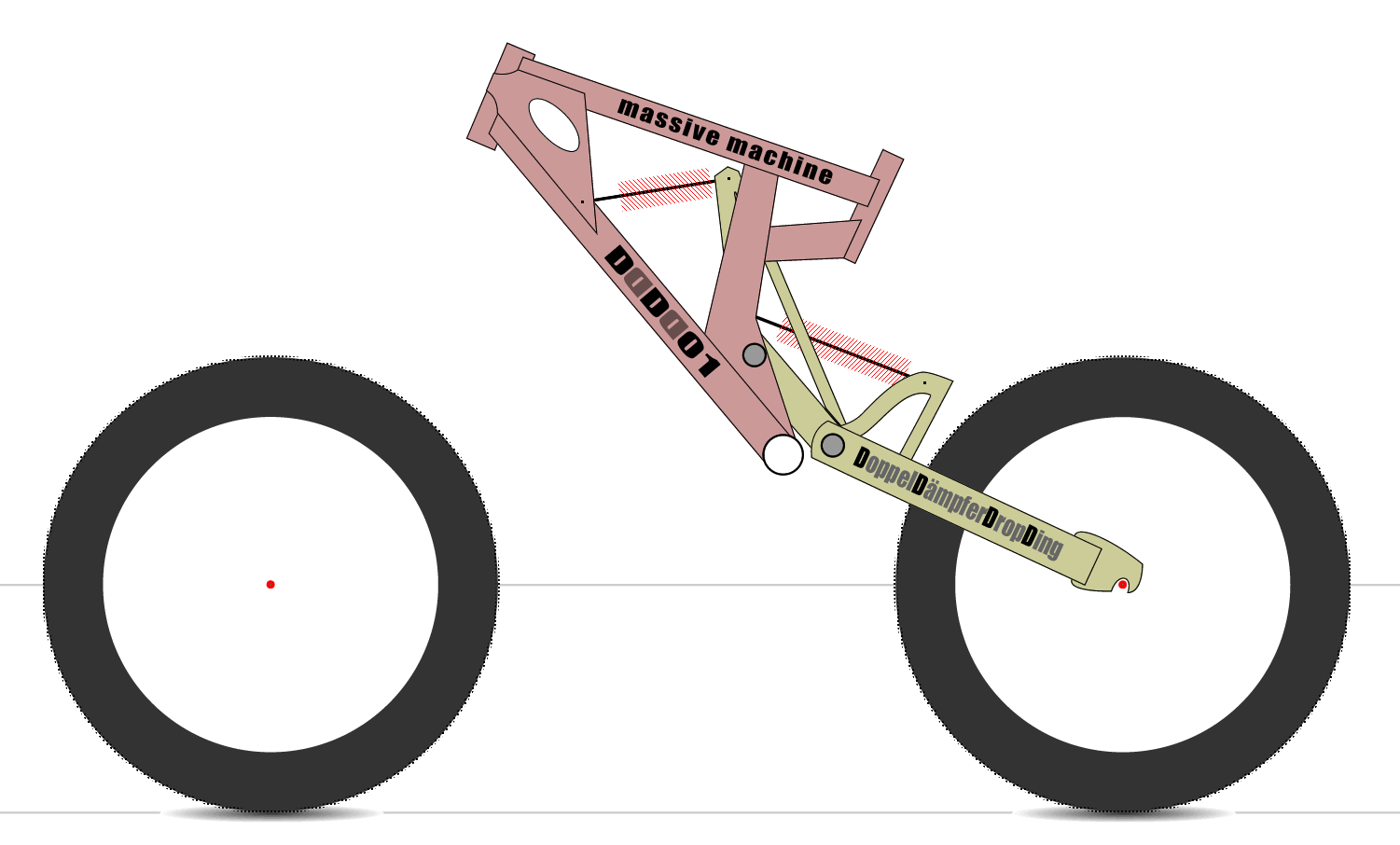

so, habs geschafft, bin fertig!!

sieht ein wenig komisch aus, aber igrndwie isses luschtig

maße in mm
oberrohr: 525
sitzrohr: 430
kettenstrebe: 455
tretlagerhöhe: 480
federweg: >320
dämpfer 1 länge: 200
dämpfer 2 länge: 260

lenkwinkel: 67°
sitzwinkel: ca 69°

MFG moth



[grabstein]

*grins* lustige konstruktion
öhm....bei brooklyn sind die schwingen auch so dünn. scheinen zu halten

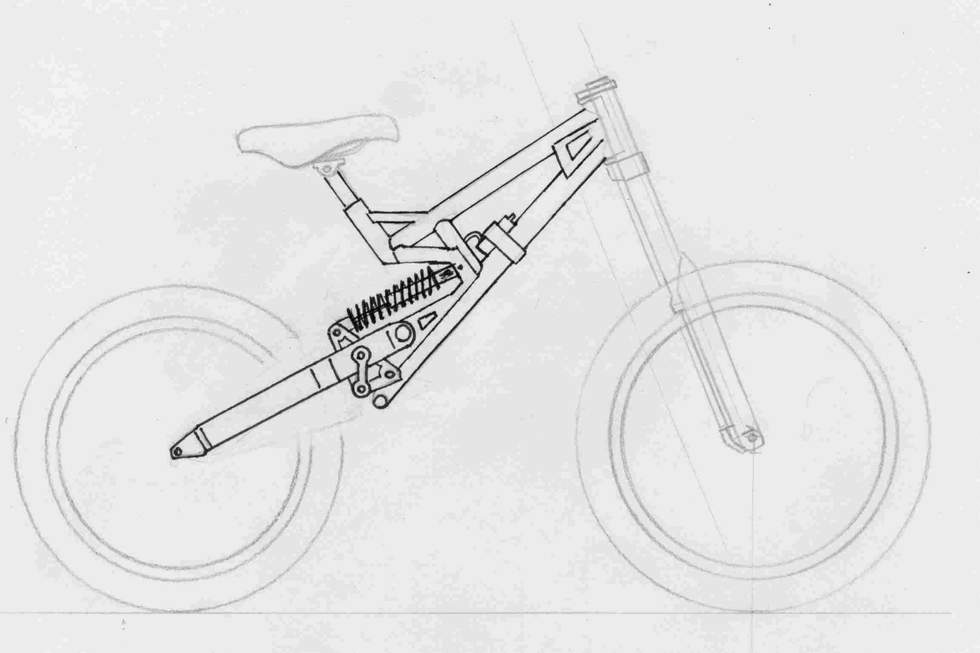

hier mein stahl-monster nr. 2



[grabstein]

DoppelDämpferDropDing..... geil



[moth]

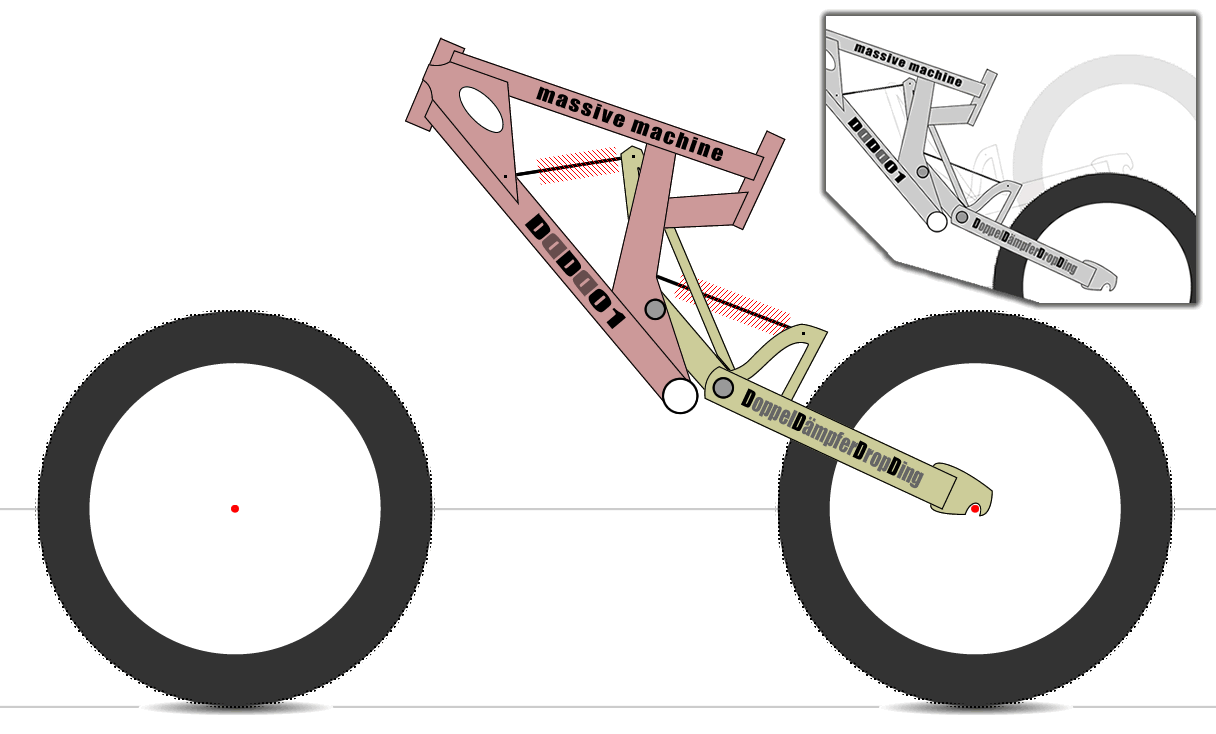

moment... ich wollt das eigentlich so zeigen...

achja, is übrigens nen geteiltes unter- und oberrohr!
und der lange dämpfer ist am hebel befestigt und nich am hauptrahmen, sieht man schlecht

MFG moth



[moth]

hey! dein letztes is cool! also die dämpferanlenkung gefällt mir...



[grabstein]

wie komm ich an dieses programm ran, das du da benutzt ? OHNE geld auszugeben.... (brennen?)



[moth]

mh... schmeiß ma icq an!!!



[grabstein]

Original geschrieben von moth
hey! dein letztes is cool! also die dämpferanlenkung gefällt mir...

die gefällt mir auch am besten.

mal ne frage.....wo ist der alte rahmendesign-thread ? ich find ihn net mehr....



[grabstein]

Original geschrieben von moth
mh... schmeiß ma icq an!!!

bin net zuhaus....

hier mein vorerst letzter entwurf für heute, diesmal isses ein ALU-monster

schön schlicht und einfach



[moth]

...und mal wieder nen sitzwinkel der sich bei 90° einreiht tztztz

aber da dürfte der hebel zu kurz sein, also der dämpfer zu nah am drehpunkt...
aber sonst auch akzeptiert

MFG moth



[grabstein]

wenn du dir mal die brooklyn bikes anschaust, die ham alle sone 90° winkel
man sitzt halt VOR dem hinterrad, ähnlich wie auf einer motocross-maschine.

und ausserdem bin ich klein (und ich passe meine entwürfe an MICH an )



[kad515]

Naja,das sieht doch nicht schlecht aus was ihr da macht!Ich hätte zu Anfang nie gedacht dass sich der Thread so lange hält.Also weiter so!

Ich hab mich auch mal wieder hingestezt und n paar neue Hardtails gemacht:

Nummer I:

13" Rahmen
7020 ALU
555mm Oberrohr
verstellbare Schalt und Bremsaufnahme um 35mm
405-435mm Kettenstrebe
Ketten/Sitzstrebe aus 30x25mm Vierkantprofilen
68,5° Lenkwinkel
70° Sitzwinkel
24"/26" Cantissockel möglich
