Eure Rahmendesigns!

[moth]

@hillkiller:
ich wurde gefragt ob ich beim konstruieren des rahmens helfen soll und das habe ich


MFG moth



[HILLKILLER]

Der Rahmen sieht auf jeden Fall recht stabiel aus... nur leider zu teuer, da ich ja chronisch pleite bin (schüler).



[moth]

*up*

nabend mädels!

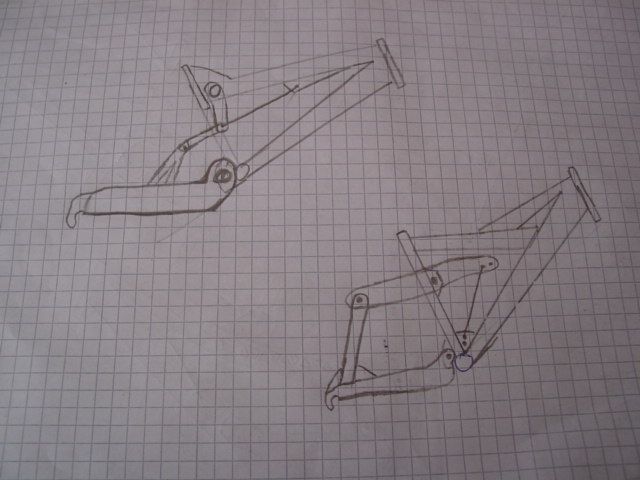

nach sehr langer zeit wieder ein rad von mich, hat irgendwie nen virtuellen drehpunkt und den eigentlichen sinn die kettenstrebenlänge möglichst wenig zu verlängern während dem einfedern! - daher auch das eine lager unterhalb des tretlagers!!

MFG moth



[moth]

achja, mein letztes rad federt extrem nicht bei angezogener bremse

aber naja, war ja nur die umsetzung einer idee - wie so oft


MFG moth



[HILLKILLER]

Ja ich hatte heut auch mal wieder dran gedacht was zu machen...
Mit dem Lager unter dem BB ist das schon beim DH Bike ok...

Ich hab nur mal nen dirtiges gemacht...

HK



[BigHitRider]

Servus,

hier mal ein paar Desings von mir.
Nichts besonderes, hab ich in der Schule gezeichnet.

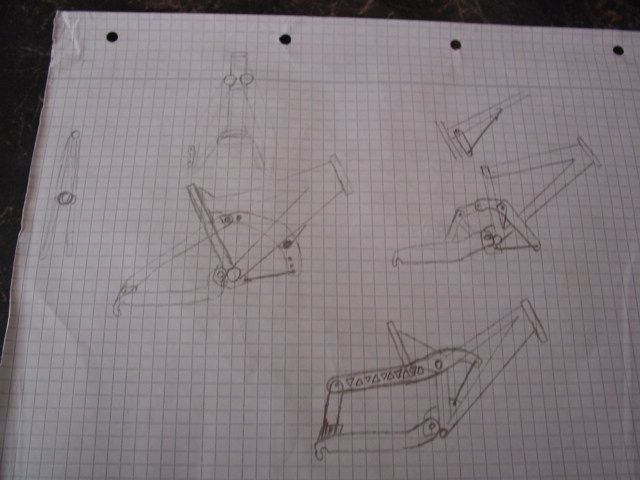

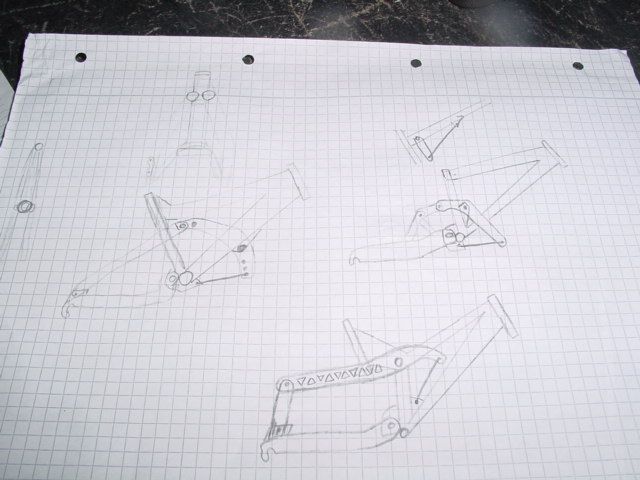

[BigHitRider]

Fotos



[HILLKILLER]

Aber wenn dann natürlich in Kunst gezeichnet...!!

HK



[araknoid]

also teilweise sind da haarsträubende sachen dabei. beim allerletzten zB kann sich in der praxis garnichts bewegen (mit gelenken verbundenes dreieck)



[HILLKILLER]

Hauptsache die Lange Weile in der Schule besiegt...



[evil_rider]

mein neuer, spätestens ende 04 / anfang 05, gleiche geo wie mein jetziger, nur für kürzere gabeln(0-60mm FW) und das ganze in 4130:



[moth]

mein neuer, spätestens ende 04 / anfang 05, gleiche geo wie mein jetziger, nur für kürzere gabeln(0-60mm FW) und das ganze in 4130:

akso ändert sich das material und die dicke der ketten- bzw sattelstreben, wow, ein fortschritt der extraklasse


und wer macht das ding? richi doch sicher nich oder?


MFG moth



[evil_rider]

akso ändert sich das material und die dicke der ketten- bzw sattelstreben, wow, ein fortschritt der extraklasse


und wer macht das ding? richi doch sicher nich oder?


MFG moth

hrhr, wer weiß wer weiß



[HILLKILLER]

Hallöh!

Wieder an die Spitze der Liste!!

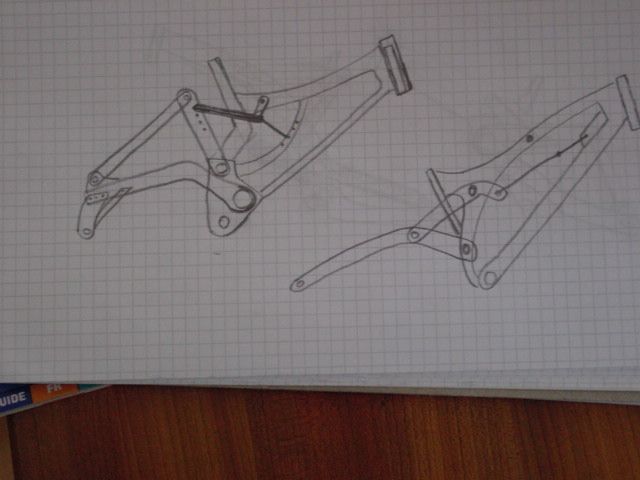

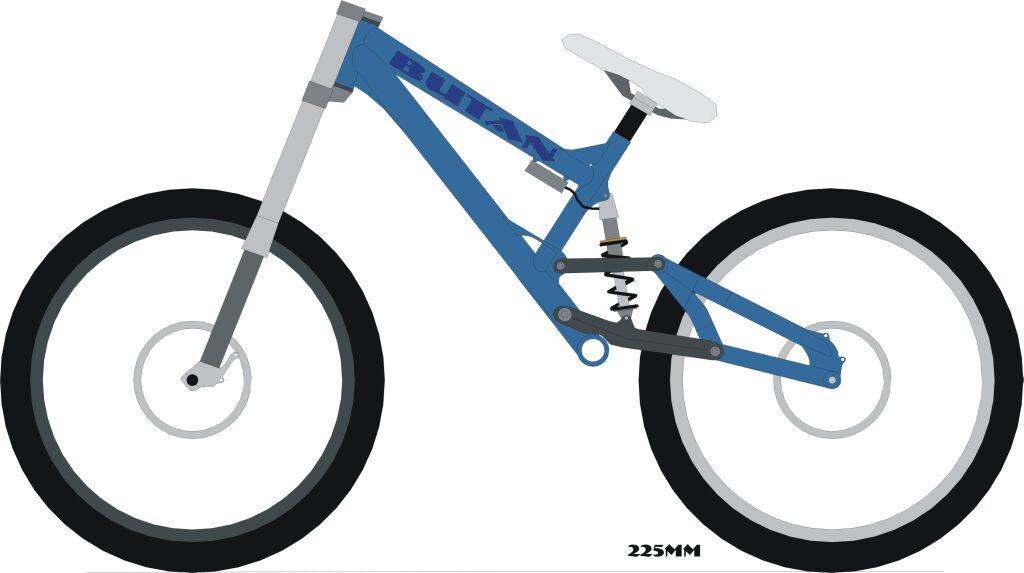

Bei mir hat sich Zeit und Langeweile gekreuzt, hier das ergebnis!!

225mm FW, linkage getestet.

Was sagt ihr??

HK



[moth]

so dürfte das übersetzungsverhältnis zu groß sein würde ich jetzt ma so auf anhieb sagen!

MFG moth

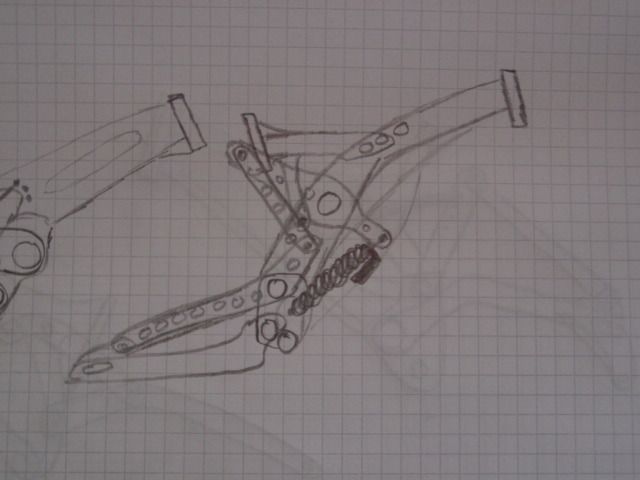

[moth]

hier mal nen 4gelenker, hat was, aber is nix dolles!!

MFG moth



[Skydan]

Trotzdem nette Idee Moth! Der 4 Gelenker ist nicht spektakulär aber ... durchaus interessant
Würde zugerne mal einen Rahmen bauen ... aber das muss man lernen und ausprobieren, meine Geduld ist da schon längst am Ende



[HILLKILLER]

Ja das Übersetzungsverhältnis is bei mir immer so ne Sache...
Jedenfalls kamen bei linkage recht gute Werte zu stande...

HK



[HILLKILLER]

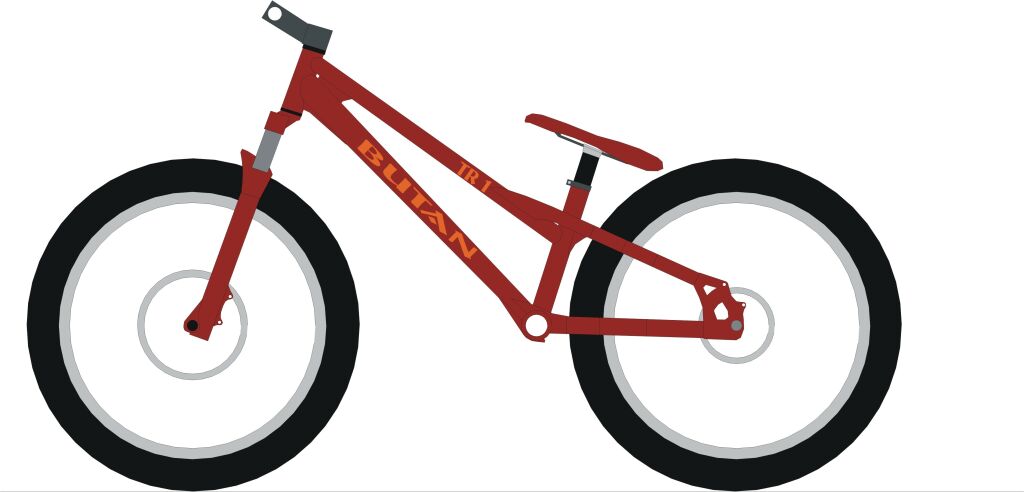

So dann nen trialbike,
24" Räder,
995mm Radstand.

HK



[Skydan]

So dann nen trialbike,
24" Räder,
995mm Radstand.

HK

Sattelstütze weiter raus



[HILLKILLER]

why?
Is doch schön so....,,



[HILLKILLER]

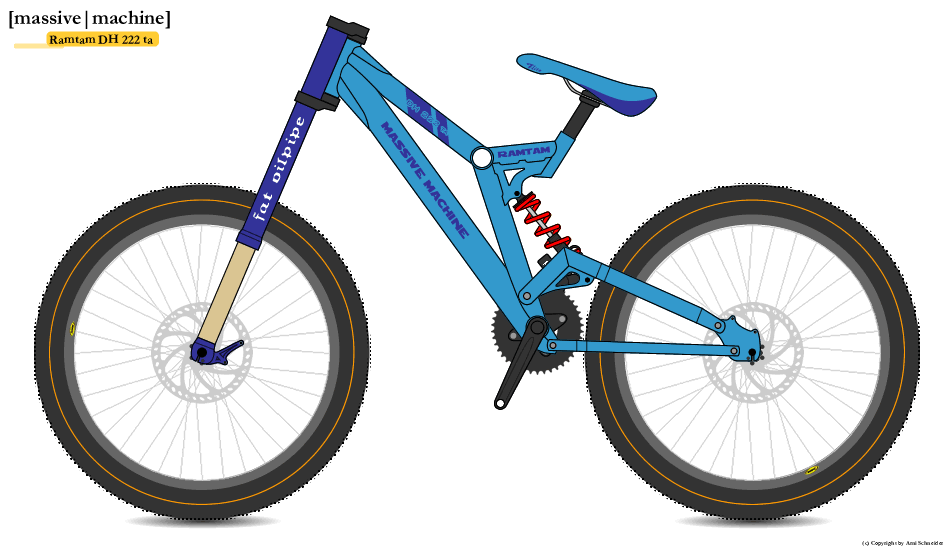

Nun hier der neue!!

220mm FW

Was sagt ihr??

MfG

HK



[moth]

schaut auf den ersten blick von der form her sehr gut aus!!

allerdings fällt mir bei näherem hinsehen auf, dass der hebel evtl am sitzrohr anstößt bzw wenn er nicht querverstrebt ist hast zu wenig steifigkeit hinten. und im gleichen zug würde ich auch den anlenkungswinkel des dämpfers (dreieck: wippenlager/dämpferaufnahme rahmen sowie wippe) sehr spitz machen!

MFG moth



[HILLKILLER]

Also ob die Wippe anschlagen würde weis ich nicht.
Aber es wäre ja sicher möglich direkt über dem Hinterrad eine massive Strebe einzufügen, dann müsste es ja schon recht stabil werden.

Wippe könnte man ja noch ändern, aber so wie es jetzt ist funktioniert es erst mal.

HK



[HILLKILLER]

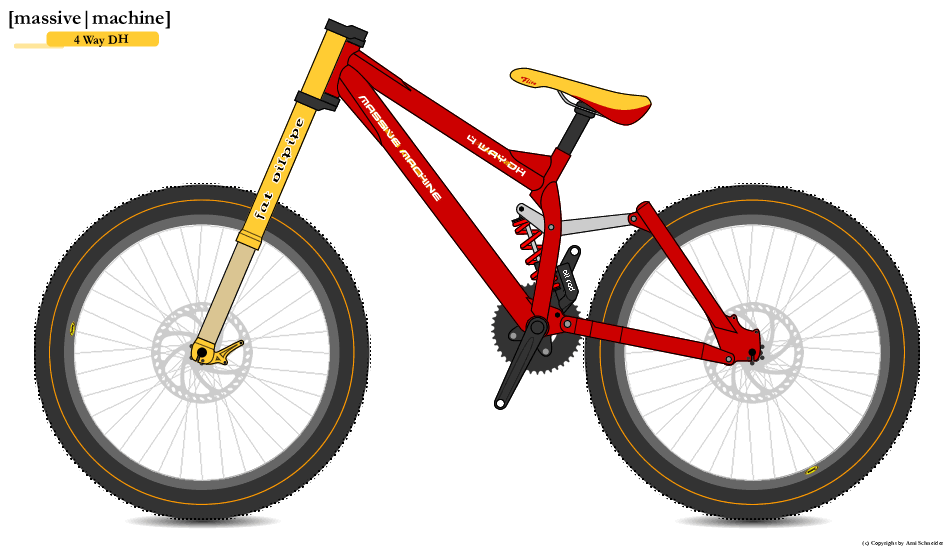

Oder der, mit 155 mm.
Dabei schlägt die Wippe nicht an

Und euer Komentar dazu?

HK
