Eure Rahmendesigns!

[grabstein]

@king

beim ht is die kettenstrebe so kurz, dass du probleme mit dem kettenblatt haben wirst.....
entweder die reifen werden sauschmal (2,1") oder du machst einen evil-yoke ran

zum fully:
tretlagerhöhe (meiner meinung nach) ok, aber wie soll die anlenkung funktionieren ?



[kad515]

...

@gmt: da kommt kein Dämpfer rein,funkt mit Luft

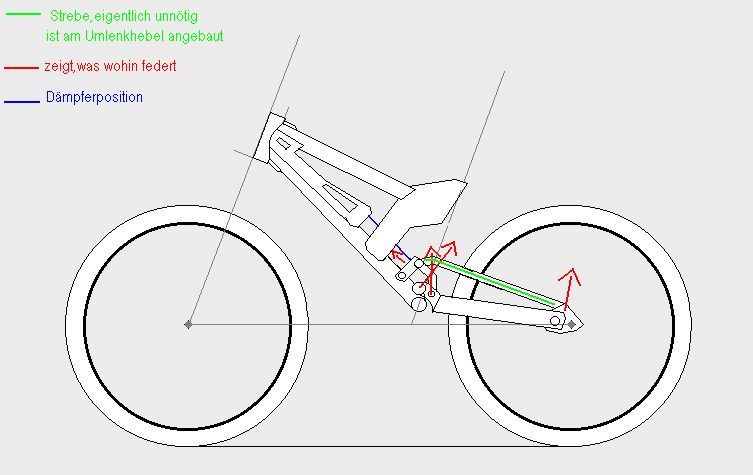

Ich mach nachher mal n paar schlaue Zusatzzeichnungen,die das Einfedern erklären...



[kad515]

so hier.Mich freuts,dass meine Fully Konstruktionen immer für Aufregung sorgen



[mankra]

OK, fangen wir mal an:

Der Große Kreis übern Tretlager soll wohl das Hauptlager sein.
Warum soll sich das Hauptlager nach oben bewegen?
Pfeil zuviel?

Du hast (zu)viele Umlenkpunkte, die wenig Wirkung bringen, das ganze aber schwer, weich und Defektanfällig macht.

Weiters glaub ich, das sich der 4 Gelenker eckt und nicht funktioniert:

Der grüne Oberzug kann sich nicht bewegen: Schwinge, Oberzug und dünner Umlenkhebel bilden ein Dreieck, das sich nicht bewegen kann.
Dadurch kannst den dicken Umlenkhebel mit Federbein auch nicht bewegen (würde sich der dünne Umlenkhebel verbiegen)

Dämpferübersetzung: 1:10 (geschätzt)



[GrandMaster-Tom]

das federbein würd sich dann auch ins unterrohr bohren beim einfedern



[mankra]

Oh, ein seltener Gast hier.

Stimmt, hab ich ganz übersehen.



[GrandMaster-Tom]

das is mir gleich ins auge geschossen, dass das nicht geht.

seltener gast

ich schau mir den thread gern an lass aber lieber euch labern



[mankra]

Kannst ruhig auch Deine Meinung posten.

Ist nie schlecht, wenn frischer Wind hereinkommt und auch vielleicht eine komplett neue Meinung zu denken anregt.



[BommelMaster]

du müsstest den drehpunkt des letzten umlenkhebels im unterrohr weiter oben plazieren(am unterrohr entlang), dann würde der dämpfer zuerst nach oben wandern, und bis er nach unten wandert is der hub aus



[BobRock]

und das "sattelrohr" wär zu massiv



[kad515]

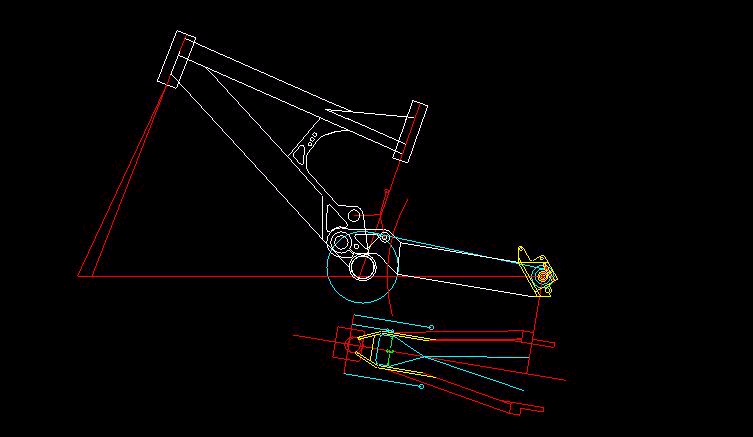

wieder mal n eingelenker...Sieht eigentlich aus wie ein Ufo,hat aber n etwas längeren radstand,400mm Sitzrohr (mitte Tretlager-Oberkante sitzrohr) und ne Steckachse hinten



[kad515]

naja,wieder n bisschen degressiv...Wieso seh ich sowas erst hinterher???



[evil_rider]

darf ich vorstellen:


SEMTEX DSR



[moth]

da fehlt mir was!!!! *grrrrrrrrr*



[moth]

na dann poste ich gerade mal meine schnelle verbesserungsskizze



[bikemax]

hier nochma meine idee... ich hab zwar die basis von irgendeinem von euch geklaut, aber egal. is eh nix fuer mich, zu wenig federweg.



[bikemax]

aso, ja: des mit gusset is ne alte idee von nem kumpel, des is einmal vorne ums steuerrohr rumgezogen.



[grabstein]

naja, evil, des sieht zwar net schön aus, aber wenns funzt

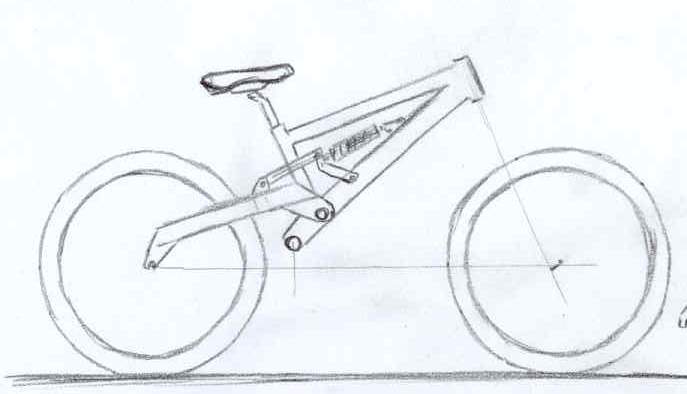

hier mal ne 3 minuten bleistift-skizze. extralanger dh-race-radstand



[grabstein]

mal was gaaaanz anderes

EIN VORBAU !

weiß net, ob sowas hält, aber mir gefällt er. sollen 10 - 12 mm starke alu-platten sein.



[Bischi]

Original geschrieben von moth
na dann poste ich gerade mal meine schnelle verbesserungsskizze

Ist das ´n Suchbild



[evil_rider]

Original geschrieben von Bischi


Ist das ´n Suchbild

guck mal das blech am oberrohr und das teil wo der dämpfer vorne befestigt wird oben



[Bischi]

Aaaaaaaaaahhhh.... Mehr ist mehr... verstehe



[Marzocchi]

Whow jetzt sieht der Rahmen ja ganz anders aus

Wenn man den Dämpfer jetzt inm oberen Loch verbaut stößt er an deinem zusätzlichen bischen Aluminium an (vermutung)



[moth]

zu evils kiste:
dann macht man eben die beiden blehe zwischen die man den dämpfer schraubt weit genug auseinander, dann stößt da nix an
aber weiß nich, ich würde noch seitliche streben anschweißen, so wie an den scott octanes oder am dynamics alien... ihr versteht was ich meine? dünne streben rechts und links, vom sitz- zum unterrohr...

@grabstein
also dein vorbau... das is doch bissl sehr aufwendig da so platten zu fräsen und die dann zusammen zu schweißen... kannste doch gleich aus nem block fräsen oder???? die fräse musste eh anschmeißen
aber dann isses ne abgewandelte funn kopie...


MFG moth



[moth]

wir sind bald bei seite 40 !!!!

nur so ne kleine info...

MFG moth
