Hallo zusammen,

heute geht es ein bisschen weiter! Die Drehbank ist wieder einsatzbereit und nach einem kleinen Auto-Zwischenprojekt konnte ich Zeit finden das Hinterbau-Yoke vorzubereiten. Dieses Teil hier, bei einem Hardtail heisst es auf alle FĂ€lle Yoke:

Bei einem Fully bin ich mir gar nicht ganz sicher, aber ich nenne es einfach mal so.

Die Konstruktion ist von den beiden Prototypen ĂŒbernommen und wurde damals so gewĂ€hlt, weil sie relativ einfach herzustellen und gleichzeitig trotzdem richtig leicht ist. Ich habe zwar schon ein paar andere Ideen, aber da es bisher problemlos funktioniert bleibt es erstmal wie es ist.

1. Aller Anfang ist Flach

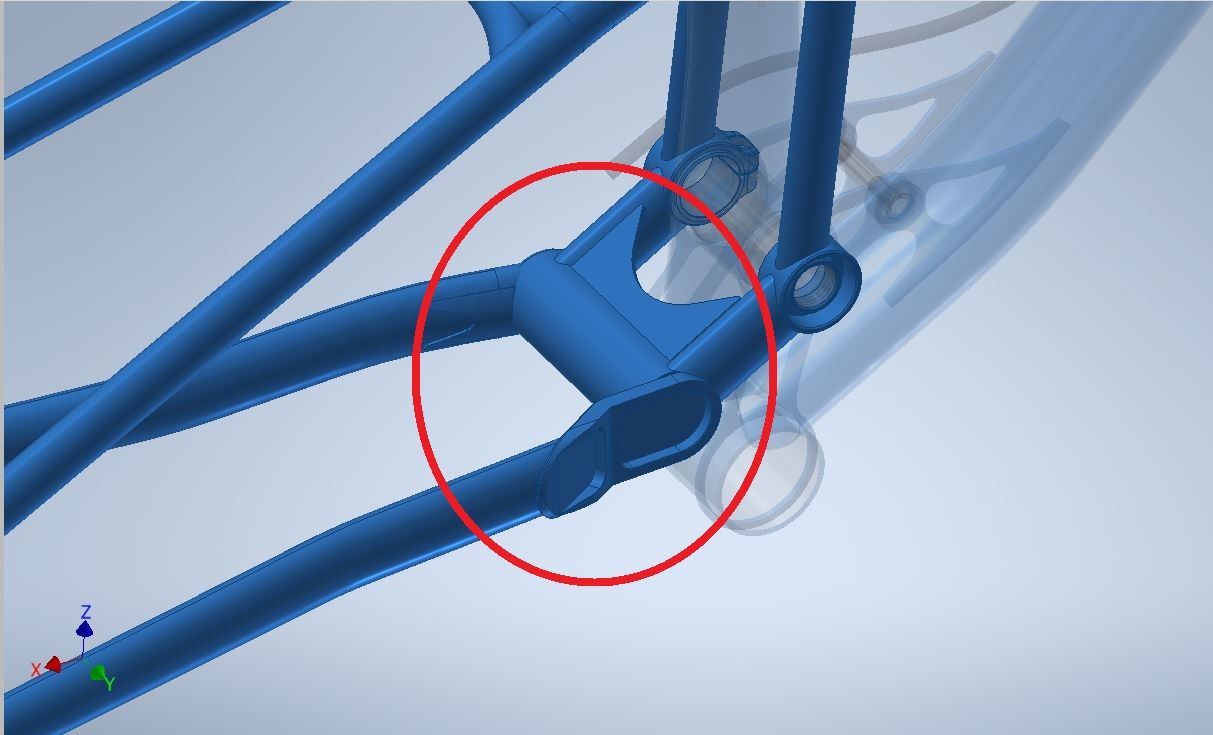

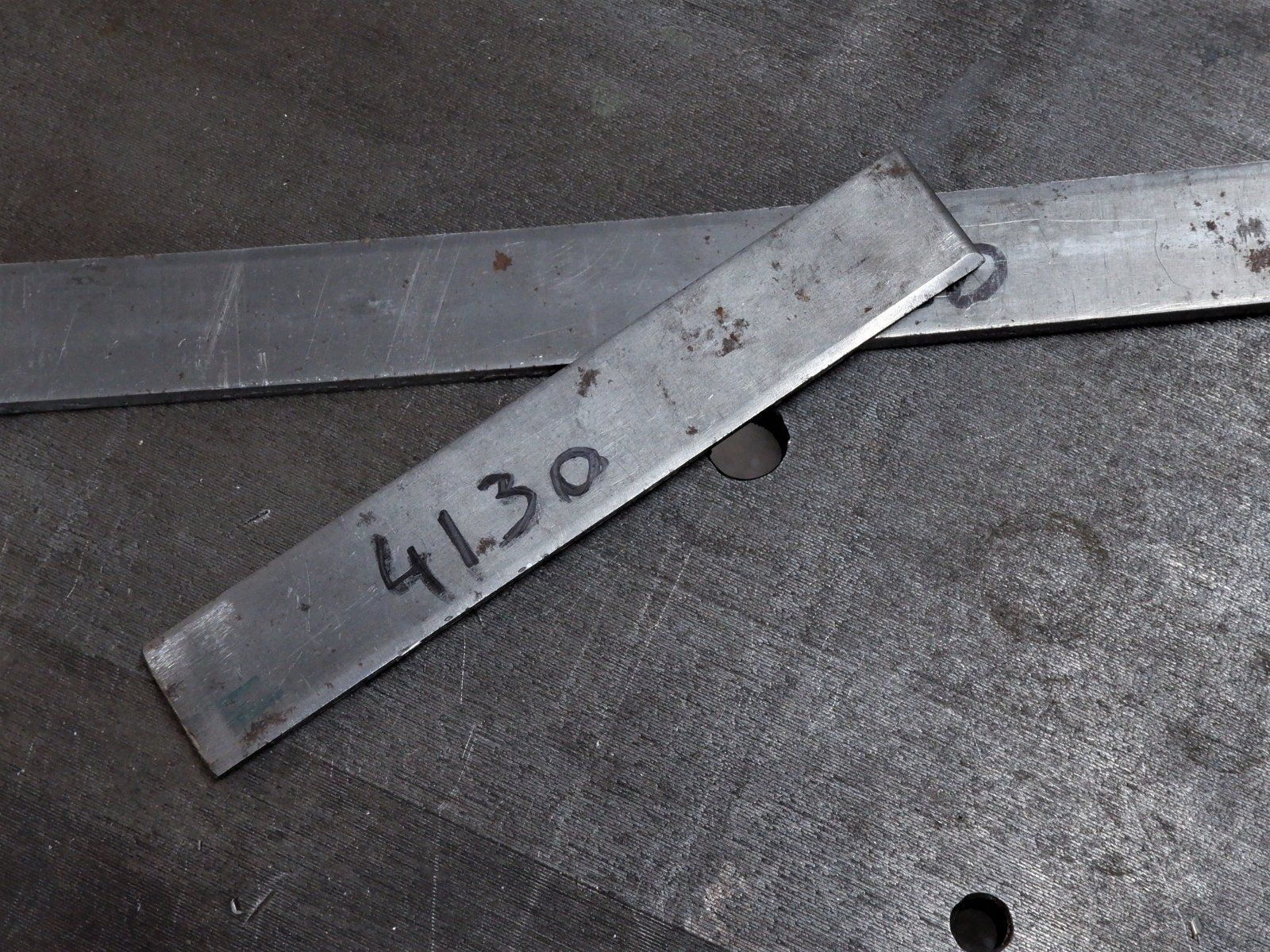

Das Element, das auf der rechten Seite dem Kettenblatt Platz machen soll, beginnt als 25CrMo4 Flachstahl.

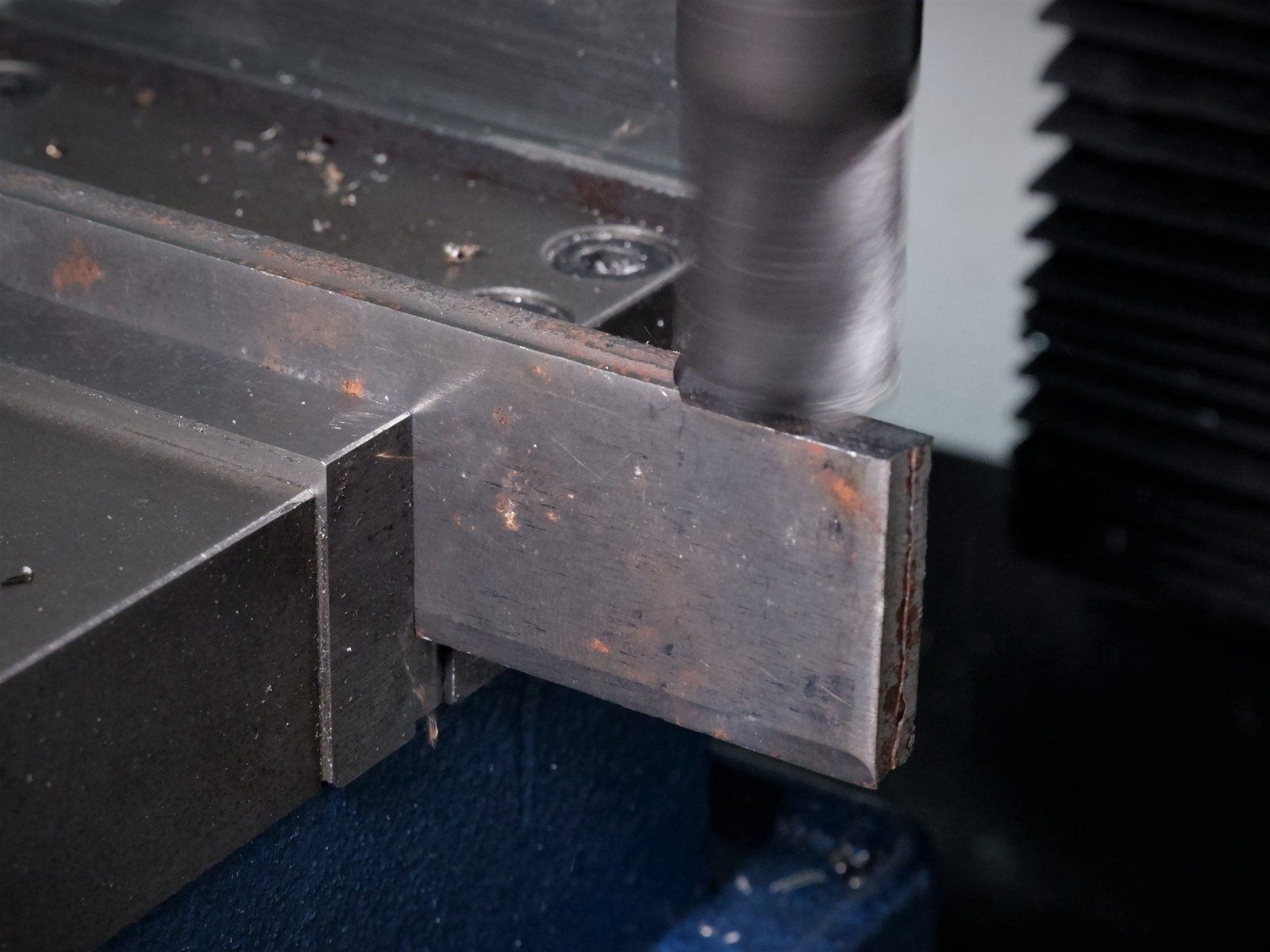

Da die Kanten super grob geschnitten sind wird im ersten Schritt die FrÀse angeworfen und eine Seite plangefrÀst.


Jetzt ist zumindest schonmal eine Kante vorhanden an der man den Winkel anlegen kann. Quer durchgeschnitten macht das aus eins viele.


Anschließend die andere Kante planfrĂ€sen ...


... und ein bisschen feilen, schon sieht das Teil nicht mehr aus als hÀtte ich es in der letzten Ecke der Werkstatt gefunden.


Eine Rundung muss dran, das ist mit einem Rohr gut anzuzeichnen. Einmal ...


... und wie oben vielmal.


Der Bandschleifer macht kurzen Prozess mit der Ecke und ist fĂŒr diesen Einsatz exakt genug.


2. Rum ums Eck
Der Knick soll gebogen werden. Leider sind meine schwĂ€chlichen Oberarme mit 6mm CrMo ĂŒberfordert. Also musste ich ein bisschen schummeln. Dazu wird eine 90° Nut in das Blech gefrĂ€st ...


... und anschließend fein sĂ€uberlich geschliffen und gereinigt.


Im Schraubstock und um einen Radius herum lĂ€sst sich das Blech so biegen und der Knick wird gleichzeitig schön gleichmĂ€ĂŸig. 30° ist Soll, 1° gebe ich drauf weil sich das Blech im nĂ€chsten Schritt etwas zurĂŒckziehen wird.


Passt soweit.


Der angesprochene nĂ€chste Schritt bedarf eines schönen Spielzeuges! Das letze mal Schweissen ist etwas her, darum habe ich vor den eigentlichen Teilen noch ein bisschen geĂŒbt. Die folgenden Bilder sind teilweise vom ÜbungsstĂŒck, dort ist die Nut geflext. Das war mir aber schlussendlich zu wenig wiederholbar, darum das FrĂ€sen wie oben beschrieben.


Das ist jetzt natĂŒrlich eine denkbar schlechte Stelle fĂŒr eine Schweissnaht. Genau an der (zumindest optisch) dĂŒnnsten Stelle in der dynamisch stark belasteten Kettenstrebe. Dann auch noch 25CrMo4, was beim Schweissen (zumindest theoretisch) verspröden kann und das wĂ€re an dieser Stelle ganz besonders schlecht.
Dem versuche ich mit den Zusatzmaterialien und der Konstruktion entgegenzuwirken. Zum einen ist die erste ...


... und die zweite Naht mit einem 25CrMo4 FĂŒller geschweisst, ...


... die letze Naht allerdings mit einem WSG2 FĂŒller, also quasi ein Baustahl.


Damit ist das Material im Kern etwas fester und am Rand etwas duktiler, was der Dauerfestigkeit zugute kommen sollte. Das ist natĂŒrlich auch ein bisschen Theoretisiererei, aber da es von namhaften Stahlherstellern so empfohlen wird und ich mich an sowas Ă€hnliches aus der Schweisstechnik-Vorlesung erinnere sollte es auch nicht schaden. Hoffe ich mal. Ich nehm es auf alle FĂ€lle mit, ist ja kein Mehraufwand .

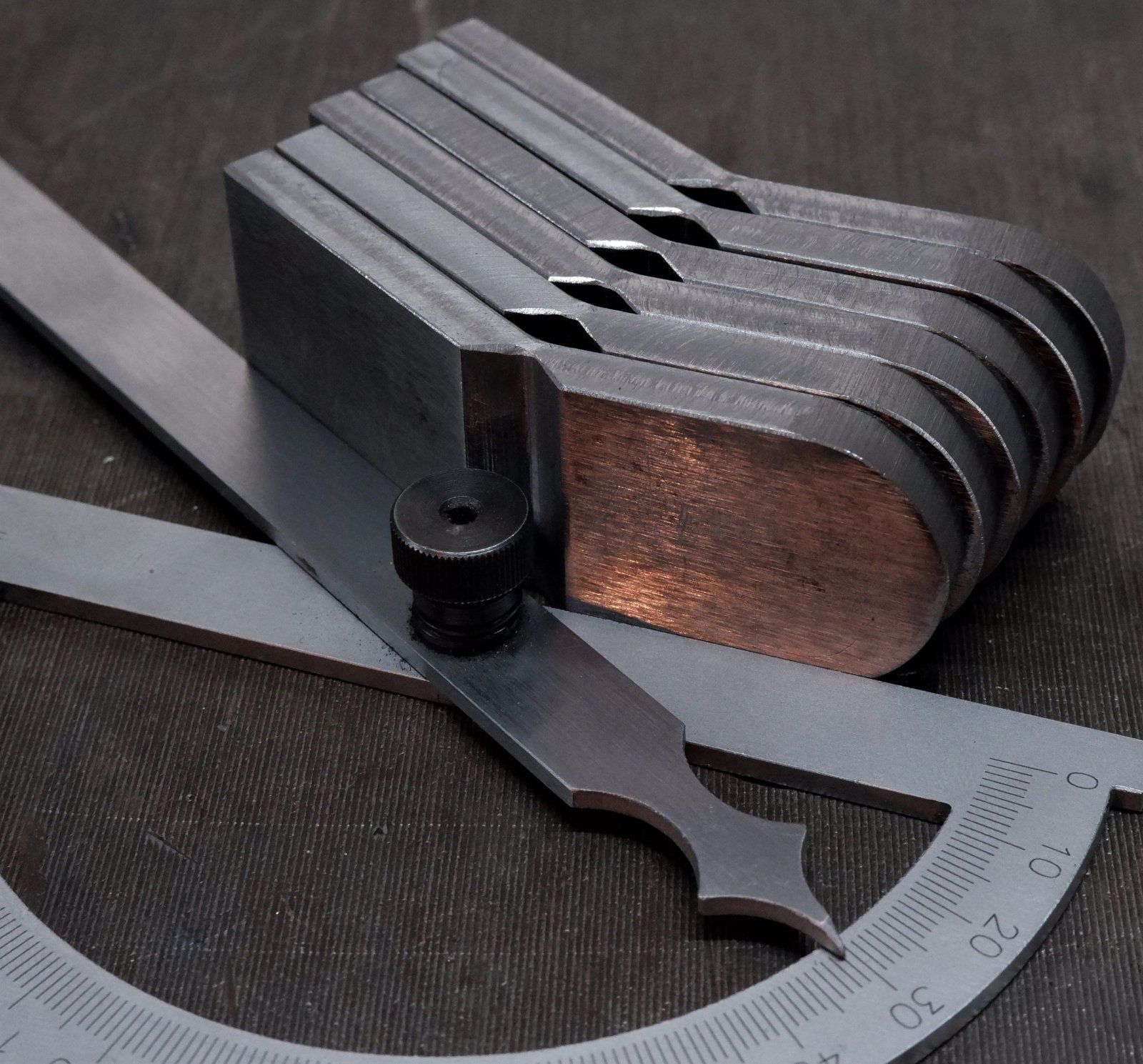

3. KÀsefrÀse
Die zweite, konstruktive, Maßnahme umfasst Ausparungen in der Platte. Dazu muss nochmal die FrĂ€se ...



... und anschließend die Feile ran.


Hierbei ist die Idee, die Region um den Knick im VerhĂ€ltnis steifer zu machen und damit die Dehnung bei Belastung in dieser Region zu reduzieren. Außerdem spart man als Nebeneffekt einen Haufen Gewicht, ich glaube ich habe etwa die HĂ€lfte des Materials weggefrĂ€st.

gleich gehts weiter ->

Zuletzt bearbeitet:
Dabei seit
19. Dezember 2008
Punkte Reaktionen
182
Ort
bei MĂŒnchen
-> hier gehts weiter

4. Aus drei mach eins

Neben der Yoke Platte fehlen noch zwei andere, allerdings deutlich simplere Einzelteile. Ein StĂŒck Rohr und eine Endkappe. Das Rohr hat nur 0.8mm WandstĂ€rke und das ist auch was mir an der Konstruktion so gut gefĂ€llt: Viel Steifigkeit bei wenig Material ohne allzuviel FrĂ€serei.


Das Rohr wird an die Platte geheftet.


Und durchgeschweisst.


Die Kappe bekommt noch ein EntlĂŒftungsloch




 wir ebenfalls angeheftet




 und geschweisst.


StĂŒck fĂŒr StĂŒck in kleinen Abschnitten damit es nicht zu heiss wird,


bis alle fertig sind.


5. Der Frevel kommt zum Schluss!

Wer SchweißnĂ€hte mag muss jetzt wegschauen. Die ganze Schweißerei habe ich im letzten Schritt wieder plangeschliffen. An das Yoke kommen ja noch einige Rohre dran und da stören die SchweißnĂ€hte, darum mussten sie dran glauben.


Damit es nicht ganz so weh tut habe ich extra ein unscharfes Bild zum Schluss ;) Es sieht in echt aber nicht so schlimm aus wie auf den Fotos, die Schleifspuren werden durch die Kamera ĂŒbertrieben hervorgehoben.


Zusammenfassend wĂŒrde ich sagen: Schweissen macht Spaß, aber ich brauche noch ein bisschen Übung um wieder voll reinzukommen. Außerdem hat mein SchweißgerĂ€t nicht genug Gasnachlaufzeit, das ist etwas störend. Ich zĂŒnde manchmal nochmal kurz extra um noch ein paar Sekunden lĂ€nger Gas zu haben, aber toll ist das nicht. Jemand ne Idee welchen Widerstand man da in so nem China-SchweissgerĂ€t anpassen muss :p ?

Vllt sollte ich auch noch mit den grĂ¶ĂŸeren Gaslinsen rumprobieren, besonders fĂŒr die Rohr-zu-Rohr Verbindungen kann man da bestimmt noch besser abschirmen. Naja, kommt Zeit, kommt Übung

Bis zum nÀchsten mal!

Dabei seit
14. Dezember 2009
Punkte Reaktionen
3.770
Ort
Linkenheim
Sehr geil! Vor allem wie du das ganze dabei noch dokumentierst!

Planst du 7 Rahmen oder machst du einfach nur ein paar mehr Teile wo du grad schon dabei bist?


cjbffm

26 Zoll lebt!
Dabei seit
4. September 2011
Punkte Reaktionen
2.858
Ort
Preuße aus Punkfurt ^^
Die LaufradgrĂ¶ĂŸenfrage kann ich nicht endgĂŒltig beantworten, darum mache ich einfach beides. 27“ und 29“. Auf 27“ habe ich richtig Lust, schnell und wendig, gut in der Luft.

Die Geometrie birgt keine Überraschungen. Nicht allzu lang, das mag ich nicht.

Wenn du allzu lang nicht magst (auch wenn Du hier den Radstand meinst) und es wendig möchtest, wĂŒrde ich dir raten, ĂŒber 26er LaufrĂ€der nachzudenken.
Wie in dieser Tabelle schön aufgefĂŒhrt ist, ist der Unterschied des Gesamt-Außendurchmessers zwischen 27,5 und 29 - ja nach Reifen - kaum vorhanden, zu 26 aber deutlich.

Ansonsten Respekt! 👍 👍 👍

Zuletzt bearbeitet:
Dabei seit
25. August 2002
Punkte Reaktionen
227
Ort
im Norden MĂŒnchens
Wenn du allzu lang nicht magst (auch wenn Du hier den Radstand meinst) und es wendig möchtest, wĂŒrde ich dir raten, ĂŒber 26er LaufrĂ€der nachzudenken.
Wie in dieser Tabelle schön aufgefĂŒhrt ist, ist der Unterschied des Gesamt-Außendurchmessers zwischen 27,5 und 29 - ja nach Reifen - kaum vorhanden, zu 26 aber deutlich.

Ansonsten Respekt! 👍 👍 👍
Welche Tabelle?

Die Aussage an sich ist aber doch auch nicht korrekt?
Die folgenden Maße entsprechen dem Innendurchmesser der Reifen:

26" = 559 mm
27.5" = 584 mm (4,4% grĂ¶ĂŸer als 26")
29" = 622 mm (6,5% grĂ¶ĂŸer als 27.5")

Damit ist der Unterschied von 27.5 zu 29 sowohl absolut als auch relativ grĂ¶ĂŸer als der von 26 zu 27.5.
Wenn die Tabelle nun irgendwelche 27.5+ Reifen mit ausweist, ist das ja kein richtiger Vergleich, da ich immer die gleichen Reifen je LaufradgrĂ¶ĂŸe vergleichen wĂŒrde, um auch ein Ă€hnliches Verhalten der Reifen zu haben.
Alleine auf Grund der schlechteren TeileverfĂŒgbarkeit wĂŒrde ich nicht mehr 26" wĂ€hlen, wenn ich einen Rahmen darauf auslege.

Richtig gute Dokumentation in diesem Thread hier, macht Spaß reinzuschauen!

Dabei seit
25. August 2002
Punkte Reaktionen
227
Ort
im Norden MĂŒnchens
Oh - dieTabelle hatte ich vergessen:
Nun ja, da wird 26x2,125 mit 27,5x3 und 29x2,35 verglichen, sofern Du dich auf die maximalen Außendurchmesser beziehst. Bei gleicher Reifenhöhe ist die Differenz zwischen 27.5" und 26" kleiner, als die zwischen 29" und 27.5".

Schon wieder dieses moderne MĂ€rchen - hatten wir doch schon dutzendfach.
Nenne es MÀrchen, aber ich habe bei Defekten im Urlaub durchaus die Erfahrung gemacht, dass ich in 26" vor Ort und kurzfristig keine Ersatzteile erhalten hÀtte, wÀhrend ich in 27.5" oder 29" bisher noch immer eine Lösung gefunden habe.

Weiter möchte ich das nun nicht in diesem Thread ausfĂŒhren, aber ohne Zwang den Rahmen auf 26" auslegen ergibt fĂŒr mich einfach keinen Sinn.

Dabei seit
16. Juni 2019
Punkte Reaktionen
93
Hier MUSS ich als alter Metaller ein Abo dalassen. Bisher richtig geil und vielen Dank fĂŒr die klasse Doku!

Dabei seit
19. Dezember 2008
Punkte Reaktionen
182
Ort
bei MĂŒnchen
In kleinen Schritten voran

Danke erstmal an alle fĂŒr das Feedback! Ich hĂ€nge ein bisschen mit der Dokumentation hinterher, aber wenn ich den Tenor hier richtig deute nehme ich mir lieber die Zeit Schritt fĂŒr Schritt und mit vielen Bildern zu dokumentieren ;)

Erstmal @CDRacer: Die LaufradgrĂ¶ĂŸe ist bereits entschieden, alle Teile liegen in einer großen Kiste im Keller bereit. 27" it is - aus diversen GrĂŒnden, aber ich möchte hier niemanden irgendeine LaufradgrĂ¶ĂŸe schlecht reden.

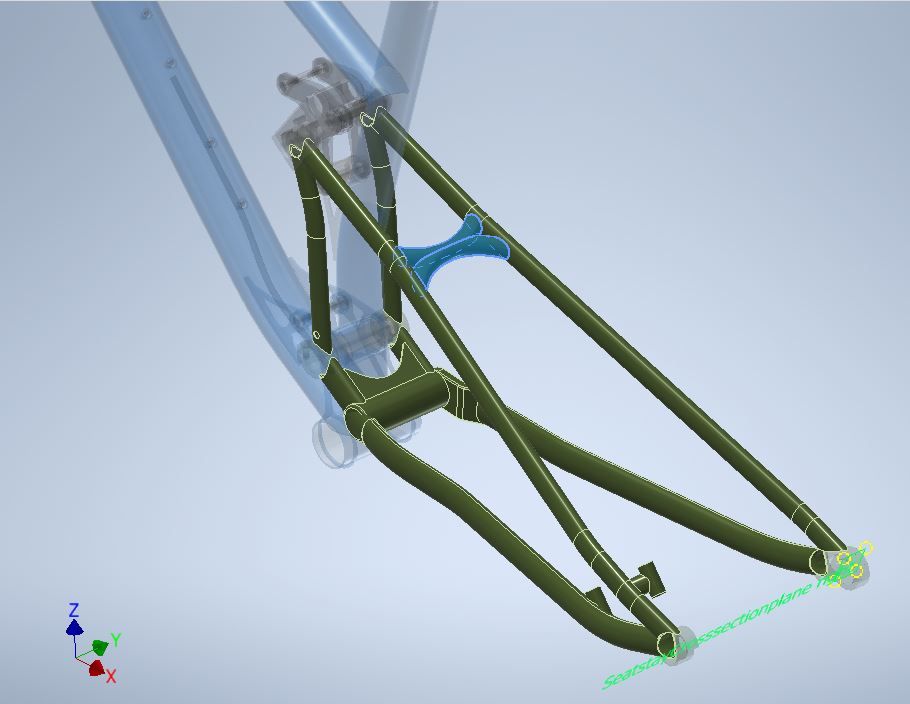

1. Ein weiteres Bauteil
Heute gibt es nicht viel, aber jede Kleinigkeit bringt das Projekt ein bisschen weiter. Das nÀchste unscheinbare Teil des Hinterbaus muss vorbereitet werden, nÀmlich die Verbindung zwischen den Sitzstreben.

Diese Verbindung wird spÀter die VerschrÀnkung zwischen den HinterbauhÀlften auffangen, z.b. bei scharf gefahrenen Kurven oder schrÀgen Landungen. Darum sind hier zwei Halbkreise vorgesehen, die wie ein X die SchubkrÀfte auffangen können.

2. Aus rund macht gebogen

Dazu verwende ich einen gĂŒnstigen Rohrbieger, in diesem Fall ist es sogar gewollt dass das Rohr ein wenig oval gedrĂŒckt wird.

3. Radius passt

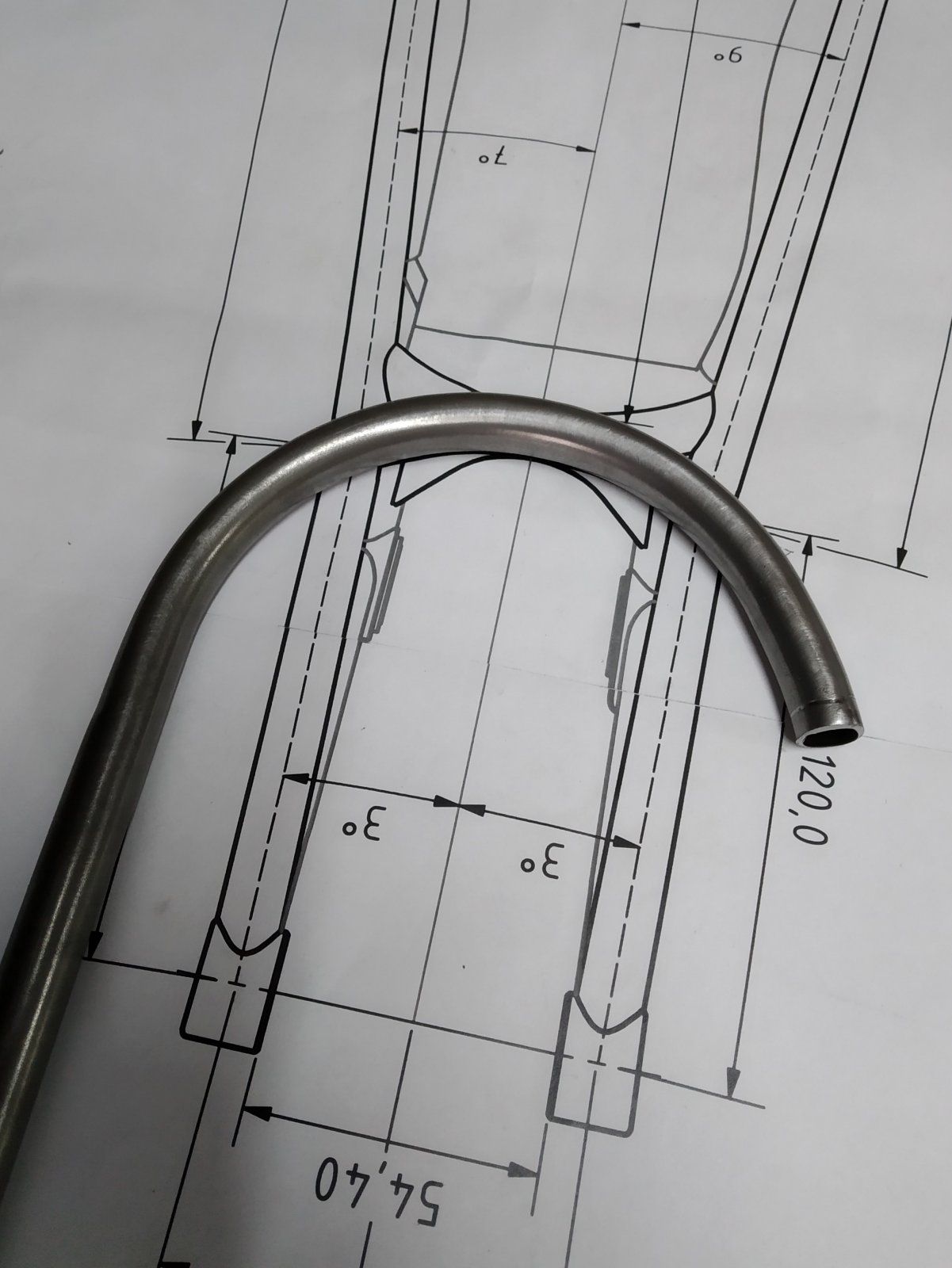

02_rohr gebogen.jpg

- auch wenn es auf dem Foto nicht so aussieht. Das Rohr verdeckt die eigentlich Linie der Zeichung, der kleinere Radius ist derjenige des Yokes. So ein Zufall, als hÀtte ich das CAD Modell an den Rohrbiegerradius angepasst...

4. AbsÀgen und Anschleifen

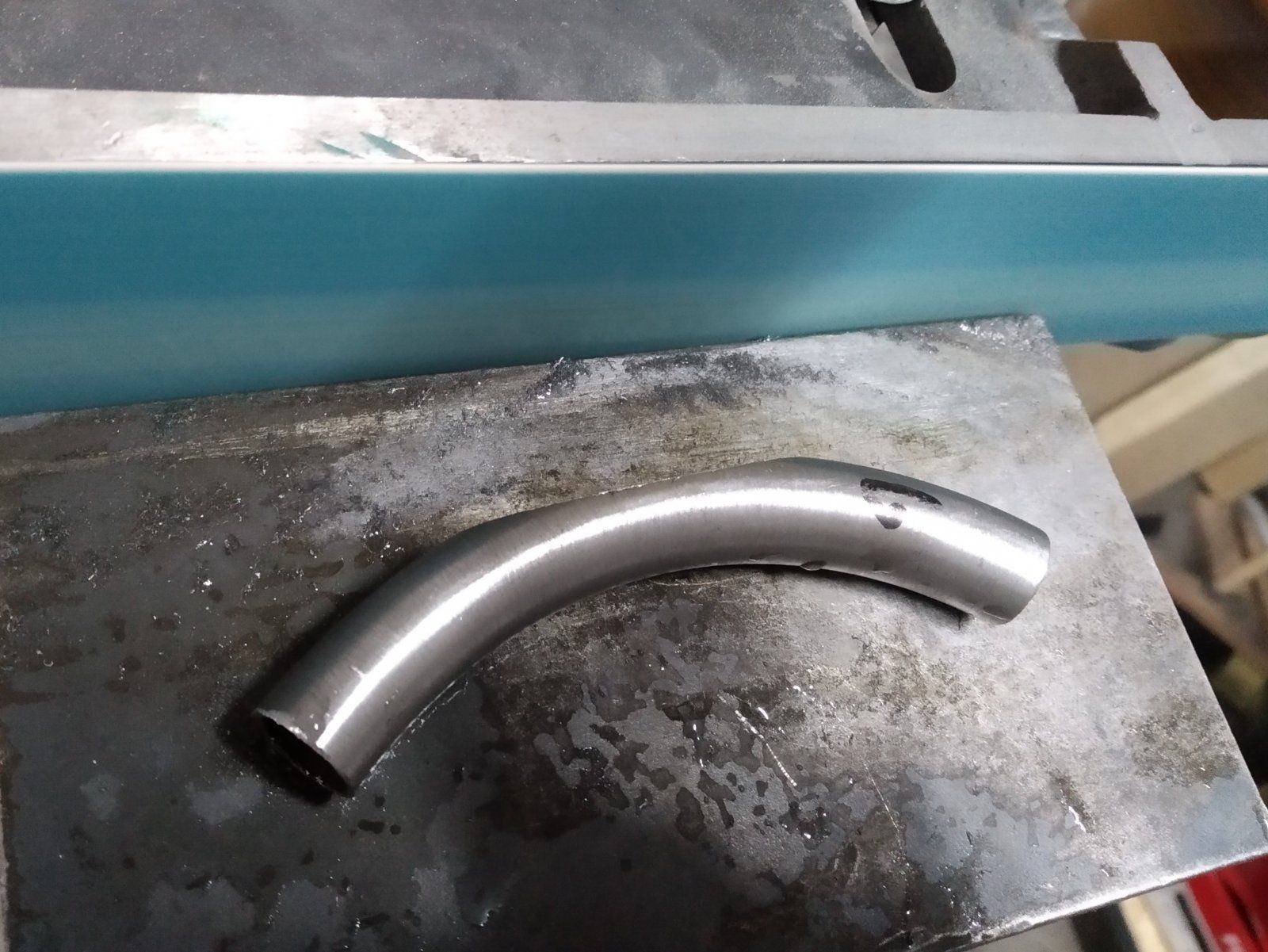

Der Bandschleifer leisten ein weiteres mal wertvolle Dienste.
