Ich habe übrigens beim ALI noch einen Treiber gefunden, der mit dem H1-A wohl bis auf die Farbe baugleich ist. Ist etwas billiger. Mal hier ins Forum gefragt: Hat den mal jemand ausprobiert, ob der auch was taugt?
https://de.aliexpress.com/item/22mm...pm=a2g0s.13010208.99999999.259.6b383c00xz5zCg
wenn du die produktbilder vergleichst ist der ganz anders aufgebaut, viele völlig andere bauteile.
wofür die
2 goldenen kontaktflächen sind, die oben zu sehen sind würde interessant sein, evtl, schalter.
kosten tun sie auf jeden fall gleich.
10,39$
http://kaidomain.com/Flashlight-DIY...r-Circuit-Board-for-Cree-XHP50-6V-MT-G2-MK-R2
bei KD bekommst mit dem code"newgrandkd" 10% rabatt
und der treiber ist richtig top, da weist es zumindest.
andere treiberversionen von anderen hersteller musst selber durchtesten ob sie ok sind oder mangelhaft.
Mal ne Frage zum Schalter. Der Clicky Switch, den Du verlinkt hast, ist mit DC 1 A angegeben. Bisher habe ich immer normale AC Miniaturknebelschalterchen verwendet. Die haben mir bei 3 A DC auch keinen Ärger gemacht. Hattest Du schon mal bei den Clickys einen Ausfall?
nö keuine ausfälle, hab aber nen sack davon als ersatz für taschenlampen gekauft, das ich den einfach in die lampe eigngebaut hab, weil ich nix anderes hatte.
mit seinen 30 volt 1 A=30 watt belastbarkeit reicht der auch locker.

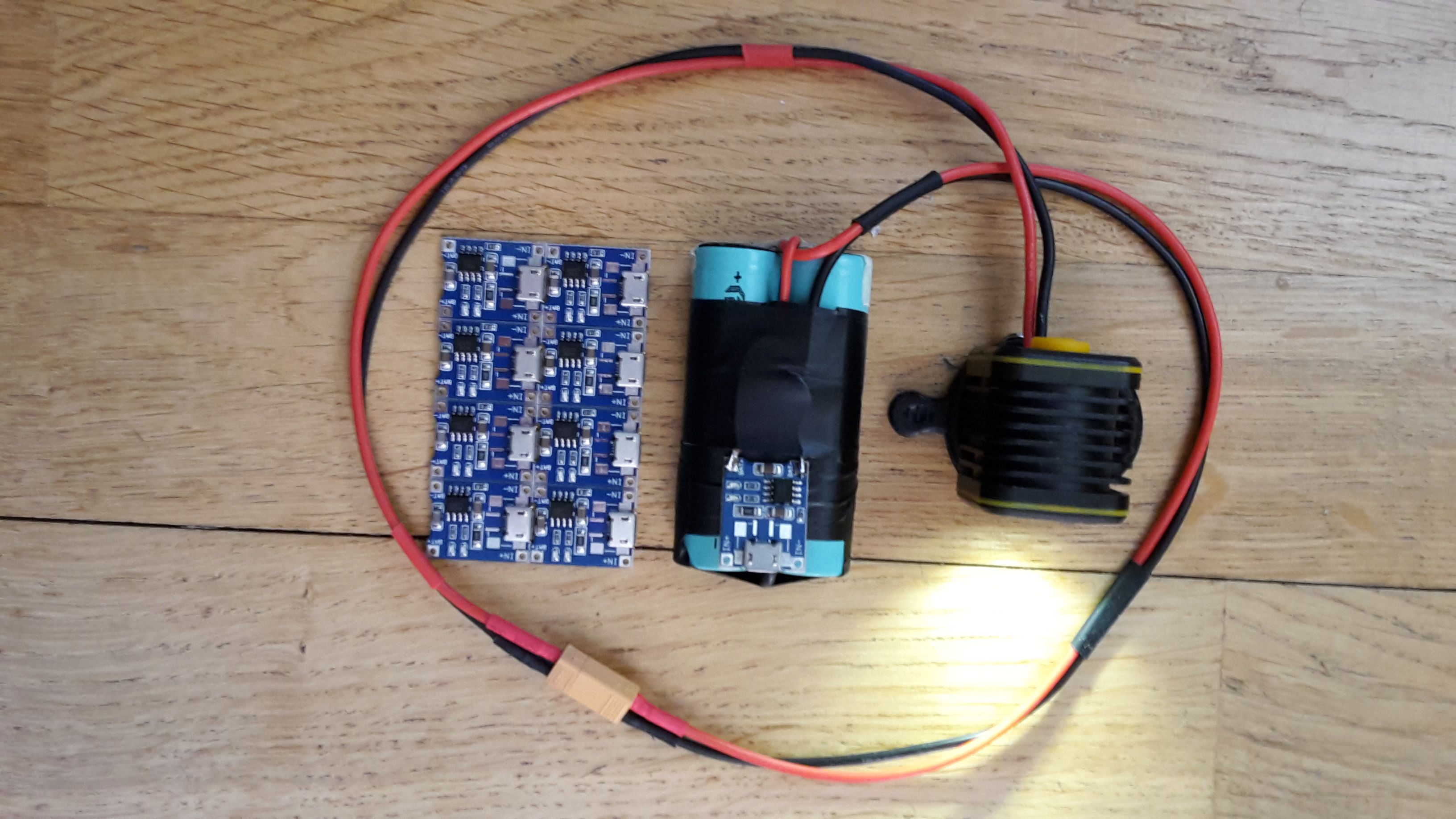

Der TR4056 soll ja ohne Schutzschaltung genommen werden, weil die sonst auf 3 A begrenzt. Ist es kein Problem, zwei Zellen parallel zu laden, ohne Balancerschaltung?......Außerdem: Wer sagt Dir, dass das Platinchen zuverlässiger abschaltet, als die "Zeitzünder"?
ich weiß zwar nicht was ein zeitzünder ist, aber mal zu akkus parallel.
nehm ich jetzt 2 x-beliebige 18650 aus meiner grabelkiste, der eine 4,12 volt der andere hat 3,94 volt und verbinde beide + und beide -.
so fließen augenblicklich
ausgleichströme, der 4,12 volt akku gibt strom an den 3,94 volt akku ab bis beide exakt die gleiche spannung haben....4,04 volt.
sie balancen sich ab diesem zeitpunkt selber!!!
von nun an haben beide akkus für immer die gleiche gemeinsamme spannung!!!!
hängst nun diesen verbund an nen verbraucher bekommt dieser strom und der akku in der parallelschaltung mit der größten power gibt mehr strom an den verbraucher als der schwächere, sodas die gesammtspannung immer gleich ist.
die akkus balancen sich untereinander, jetzt verstanden?
du kannst im grunde alles so zusammenpacken was du findest, nen 3000mah li-
ion akku nen 1500mah li-
ion akku, es ist wurst.
ist beim laden natürlich das absolut gleiche!!
die gesammtspannung wird auf 4,2 Volt gebracht darum bekommen einer 3000mah und der andere 1500mah akku im verbund gesammt 4500mah geladen bis sie zusammen 4,20 volt haben.
ist ja das tolle an voll parallel, das du dir über absolut nix nen kopf machen musst, die besseren oder volleren gleichen immer die schwächeren akkus aus.
und egal wie viele akkus du nutzen willst,
hier noch ne skizze was parallel ist.
serielle akku verbindungen sind extremst problematisch, aber da du diese nicht brauchst geh ich darauf hier auch nicht ein.
das einzig wichtig ist beim ersten mal zwei oder mehr akkus zu verbinden!
da solltest nur beachten nicht nen komplett leeren akku mit nem vollen parallel zu schalten, der volle wird natürlich dann radikal den leeren befüllen damit sie gleich sind."ein harcorbalancing so zu sagen..."
am besten ist die spannung beim verbinden in etwa gleich +- 0,2 Volt.
und natürlich ist es sinvoller gleiche akkugrößen zusammen zu machen.
Wie ist der Unterschied von der 4500K Version zur 5000K Version. Hast Du da einen Vergleich?
https://flashlightwiki.com/ANSI_White
https://flashlightwiki.com/images/c/cb/Ansi-white.jpg
das hängt davon ab, ich hab bei der 4000k ne wundervolle farbe bekommen , bei
der 5000K im bild der 3C berreich, driftet meine XHP50 leider bishen ins grün.
5000kelvin ist bishen kritisch das man nen farbdrift bekommt, ich hatte da schon öfters pech.
drum mein tipp, auf 4000er gehen.
ich kann von der 5000 kelvin 3C LED in der lampe draussen mal ein bild machen.
hab mir drum, weil ich bei 5000kelvin bestellung oft pech hab, jetzt die
XHP70 in 5C bestellt da da nix schief gehen kann, und die farbe top sein wird.
die kommt in meine nächste mini traillampe rein.
hab noch ein bild als die 4000er und 5000er bekommen hab.

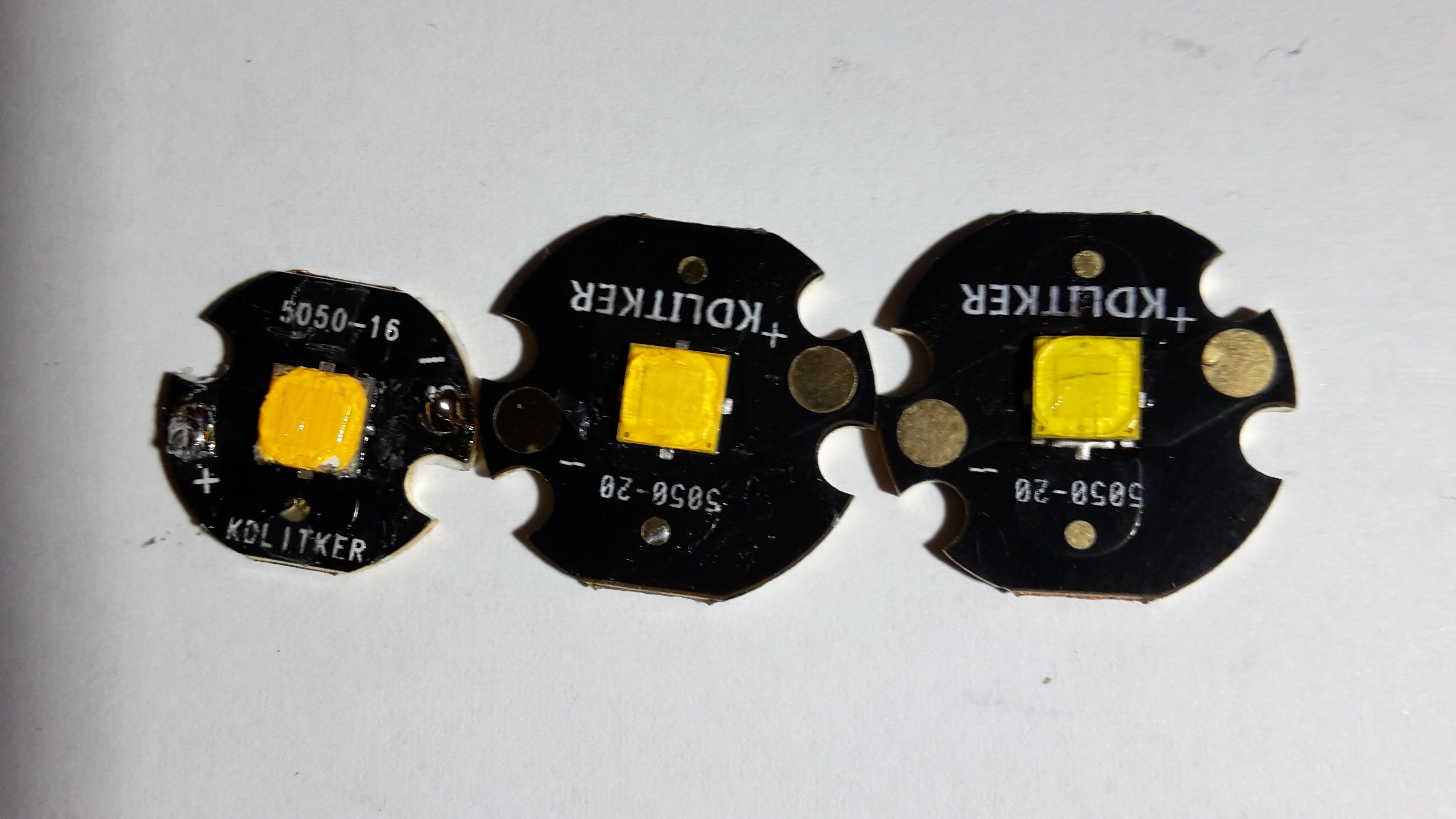

und hier 3000, 4000 und 5000 kelvin von links nach rechts und der dome weggeschnibbelt.
ich mach das recht groß da für den beam egal, der beam selber ist trotzdem supersauber.
ein perfektionist kanns gern schöner machen.
auf die 3000er hatte ich für nen test die linse festgeklebt darum bishen zerfledert......solang die farbe auf den dies selber bleibt"die kerne im zentrum" ist so ne misshandlung den LEDs auch egal.
Bei kaidomain habe ich den Auswahlvorgang noch nicht ganz begriffen. Die geben beim Datenblatt die Werte für die 6V und 12V Version an, aber auswählen kann man nur, welche Platinengröße man haben will. Wie legt man die Spannung fest?
die neue website ist bishen versaut geworden, bei der alten war alles extra aufgelistet als produkt und klar was man bestellt.
bei der neuen ist alles wirr hast recht.
da musste einfach dazuschreiben was du willst, wennst auf bestellen klickst kommt ein kommentarfeld wo du alles schreiben kannst was du willst wenn was unklar ist.
ich glaub zwar das die
aktuellen KD LED platinen alle 6 volt sind aber trotzdem, ins kommentar dazu ich will die bestellte LED auf ne 6 volt platine dazuschreiben."in englisch
"
im bild ist ne 12 Volt platine im text steht 6 Volt.....naja.
das ist 12 volt
das ist 6 volt
und
das ist ein hybrid wo du
selber bestimmst ob 12 oder 6 volt.
auf jeden fall ist für erste versuche ne XHP50 besser, da sie die "gleiche" größe wie ne XM-L hat und so quasi in jede XM-L lampe rein gemacht werden kann.
die XHP70 ist deutlich größer und braucht auch ne eigene optik, da gehen XM-L optiken halt nicht mehr und in winzigen gehäusen ist eine extrem starke lichtbündelung halt auch nicht mehr drin.
willst sehr hohe leuchtweiten aus der xanes lampe ist ne XHP50 besser, willst viel licht vor dem rad das aber nicht unbedingt 100 meter weit leuchten muss ist die 70er auch ne gute wahl.
