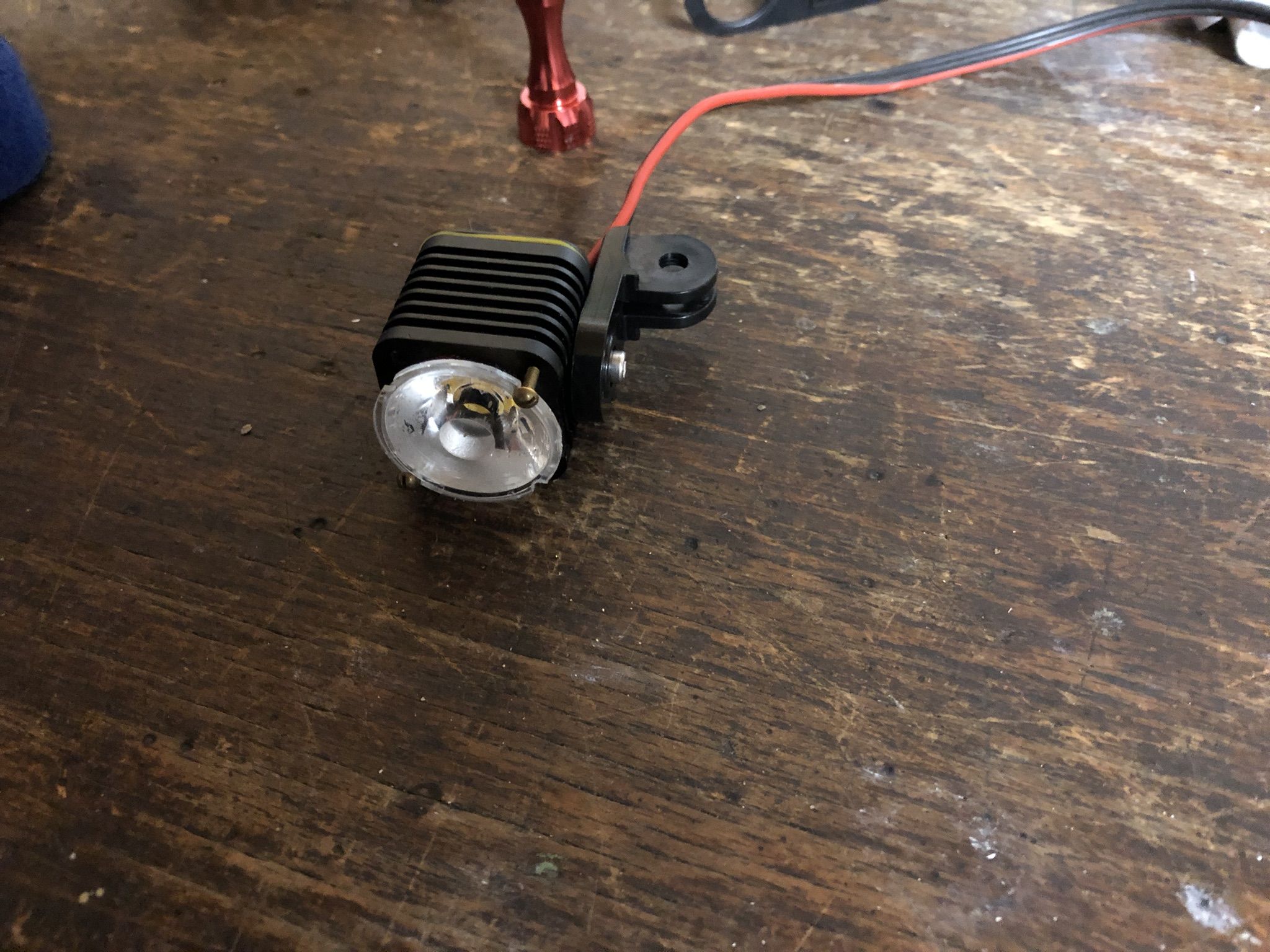

Der erste Xanes Mod läuft!
180g mit 2x 18650 3300mAh Akku
Danke
@herbertR für die Idee und die hilfreichen Infos
.
Hier nun eine kleine Doku zur meiner Umsetzung. Hoffentlich für den ein oder anderen Hilfreich!
Die Lampe hat mich 55€ gekostet inklusive allen Teilen, Akkus usw. und Versand.
Teile
kaidomain:
-H1-A 20mm 3A 1-cell 5-Mode Boost Driver Circuit Board for Cree XHP50 6V / MT-G2 / MK-R2 (1 pc)
-OmTen PBS1288B9 12mm(L) x 8mm(W) x 9mm(H) LED Flashlight Clicky Switch - White (5 pcs)
-18.2mm(D) x 10.8mm(H) OP Aluminum Reflector
-Cree XHP50.2 J2 40G Neutral White 4000K CRI80 LED Emitter (1 pc), 20mm Platine, 6V
-20.9mm(D) x 1.0mm(T) AR Coated Lens - 1 pc
bangood:
-2Pcs XANES XL03 LED Bicycle Front Light Cycling Warning Light Smart Temperature Regulated Lamp
nkon:
-Sanyo NCR18650GA 3350mAh - 10A
-Nickel welding strip - cut
ebay:
-LappKabel 0049001 Hochtemperaturader ÖLFLEX® HEAT 180 SIF 1 x 0.75mm² Schwarz Meterware
-XT30 Stecker
-TP4056 1A Lipo Batterie Akku Lademodul Ladegerät Micro USB
1. Gehäuse auf 20mm erweitern
Ich habe einen Bohrschleifer verwendet mit einem Ruko Frässtift 116046, um die Stufe zu entfernen. Der Frässtift hat mich nicht so überzeugt. Der Abtrag ist gering und er setzt sich schnell mit Alu zu. Wahrscheinlich muss man doch die teuren von Pferd benutzen speziell für Alu.
Anschließend habe ich mit der Schleifscheibe die Auflagefläche eben geschliffen.
2. Kabelbohrung 2mm

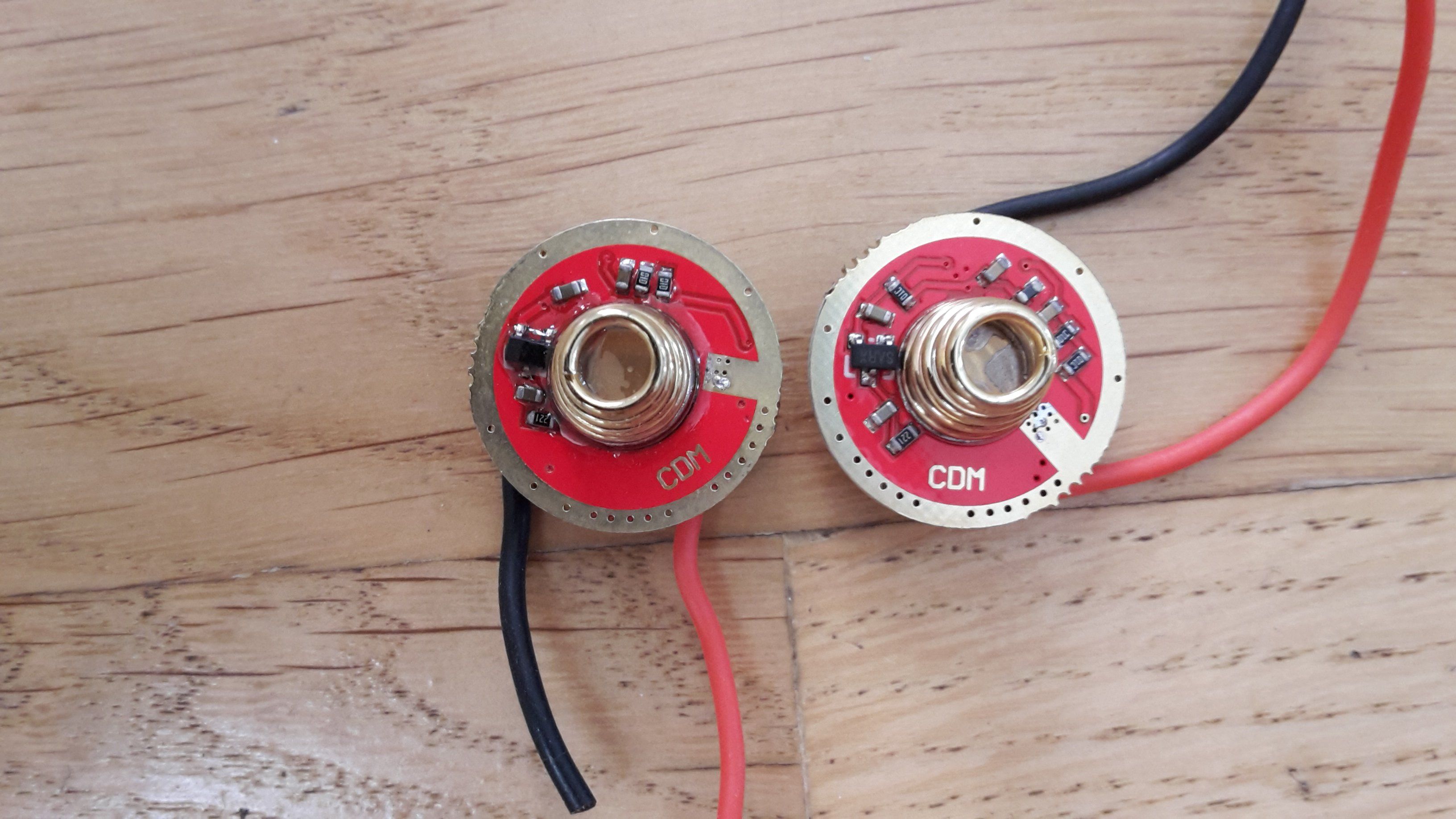

Hier sieht man auch wie der H1-A Treiber im Gehäuse sitzt. Zur Led Auflagefläche hat der Treiber 3mm Abstand.
3. Treiber Kabel Position
Damit die Kabel beim Einbau nicht im Weg sind, ist die Kabelführung leicht geändert. Sieht man im direkten Vergleich mit der Original Führung.
Ich habe die Original Kabel 24AWG (0,2mm²) gelassen. 0,75mm² sind zu fummelig. 0,2mm² haben bei 4cm Länge und 3A 0,03 W Verlust -> vernachlässigbar.

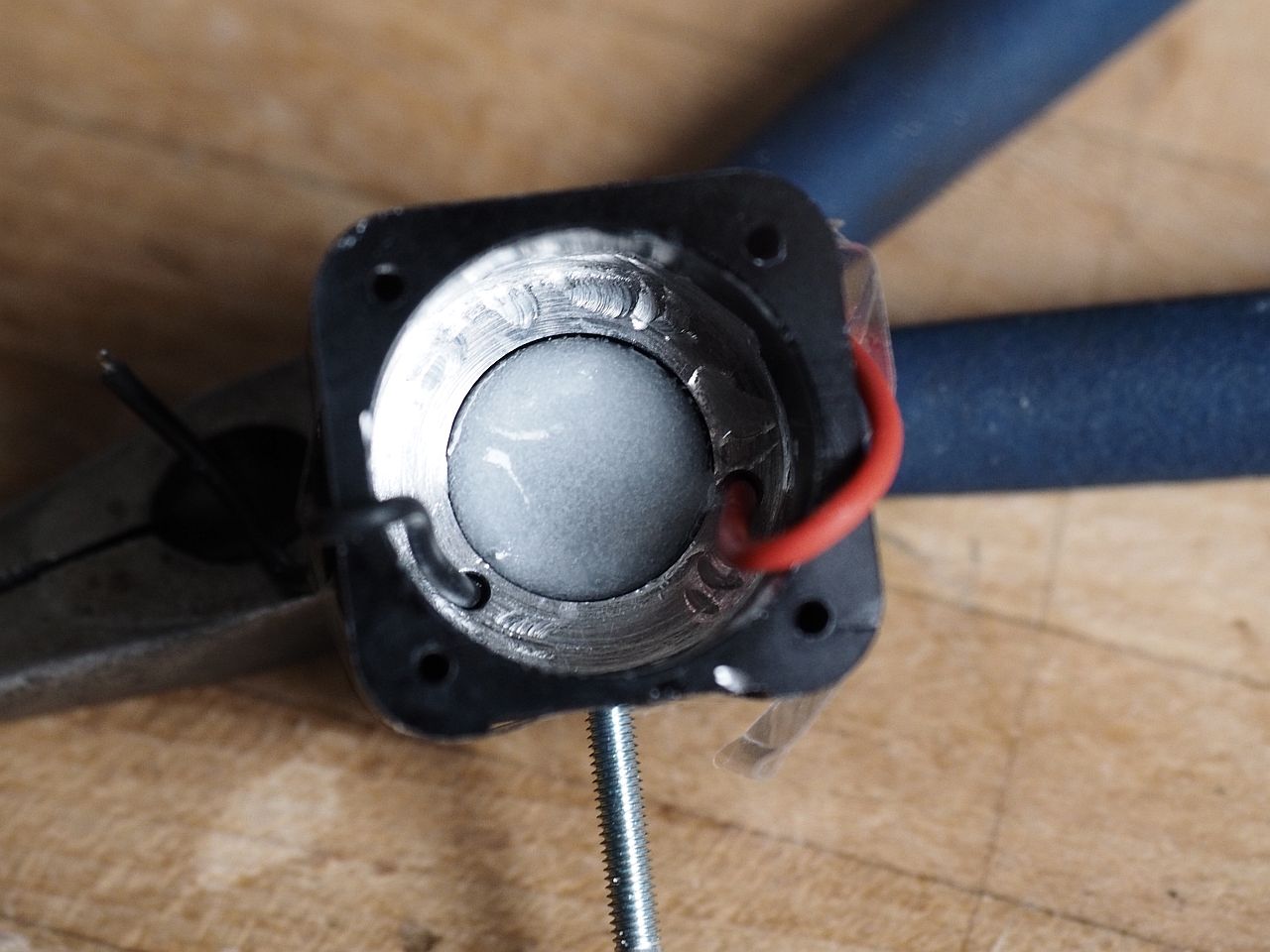

4. Gehäuse mit Silikon ausgießen
Für eine hoffentlich bessere Wärmeabfuhr vom Treiber zum Gehäuse habe ich das Gehäuse mit Silikon r&g ADDV-42 ausgegossen. Das Silikon habe ich mit Strahlkorund (
100% Aluminiumoxid) 110µm ergänzt zur besseren Wärmeleitung. Das Silikon ist zwar als Gießsilikon reklamiert, aber es ist meiner Meinung nach viel zu viskos. Dadurch entstehen beim Rühren viele kleine Luftbläschen....durch das Korund wurde es dann nochmal viskoser und ich musste mit einer Spritze das Gehäuse füllen.
Die Rückseite mit Heißkleber abgedichtet. Von der anderen Seite dann mit Silikon befüllt. An der tiefsten Stelle anfangen, Gehäuse schief halten.
Der eingegossene Treiber. Das Ergebnis war dann doch etwas besser als erwartet.
Blick auf den eingegossenen Treiber. Zur Led Auflagefläche ist etwas Luft, damit der Treiber nicht die direkte Wärme der Led abbekommt.
Ob sich der Aufwand gelohnt hat? Ich weiß es nicht
.
5. Led anlöten
Ich habe Wärmeleitpaste Artic Silver MX-2 verwendet.
6. Schalter und Zuleitung anlöten
Die grösste Fumelei.
. Es ist sehr wenig Platz. Die Schalter gehen beim Löten sehr schnell kaputt (zumindest bei mir
).
Tip deshalb: die kleinen Anschlussfänchen am Schalter erst nach dem Löten abknipsen (dienen als Kühlkörper) und so kurz wie möglich löten (logisch).
Als Anschlusskabel verwende ich 0,75mm² Silikonkabel.
Ich musste leider am Schalter etwas vom Gehäuse wegnehmen, damit der Schalter tief genug im Gehäuse sitzt. Ein Widerstand auf der Treiberplatine war im Weg.
7. Linsen
Den ALU OP Reflector habe ich abgedreht, damit er nicht mit den Kontakten auf der Ledplatine in Kontakt kommt. Zur Zeit verwende ich allerdings noch die Originallinse, da KD die falsche Scheibe geliefert hat. Zuhause sieht das Lichtbild damit auch sehr gut aus.

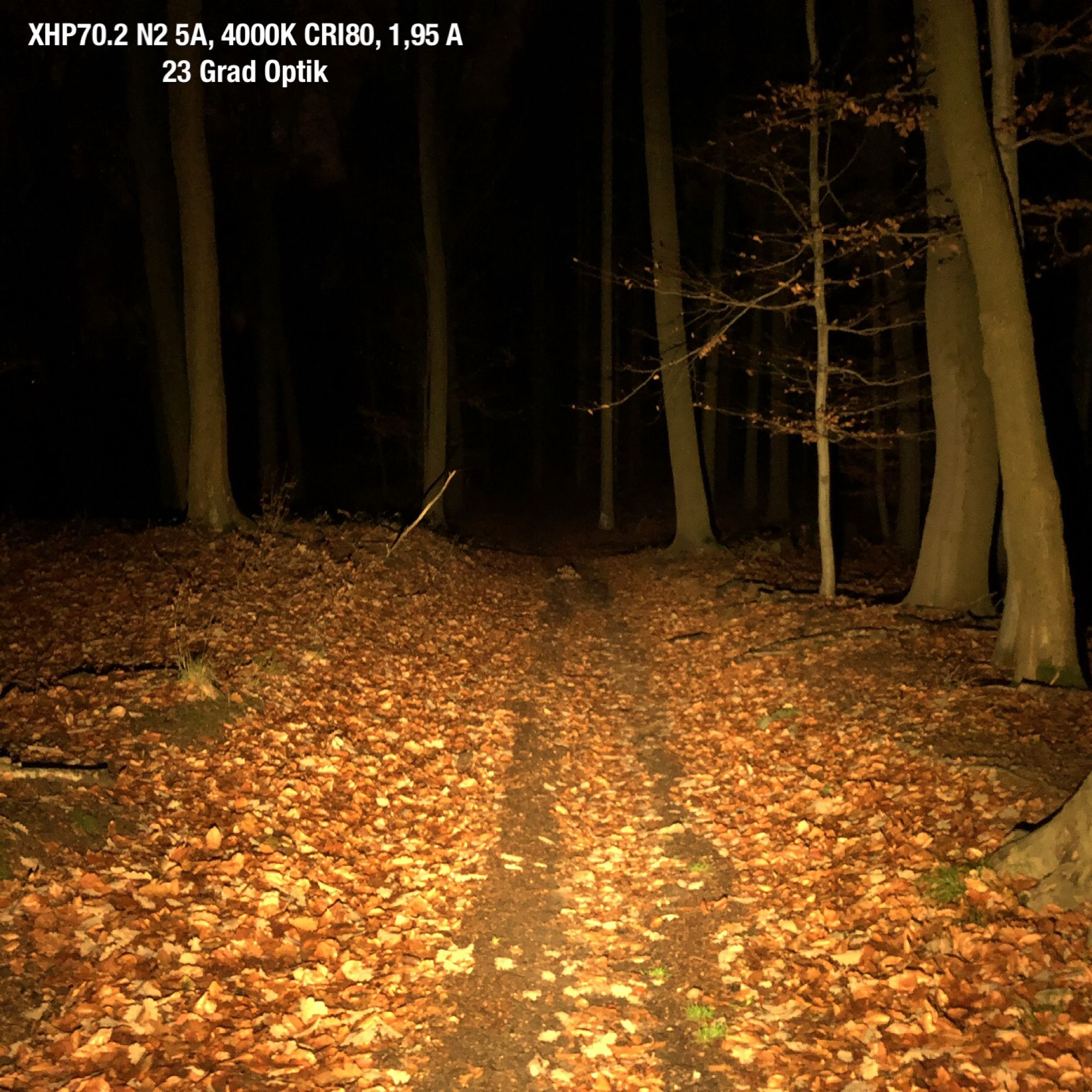

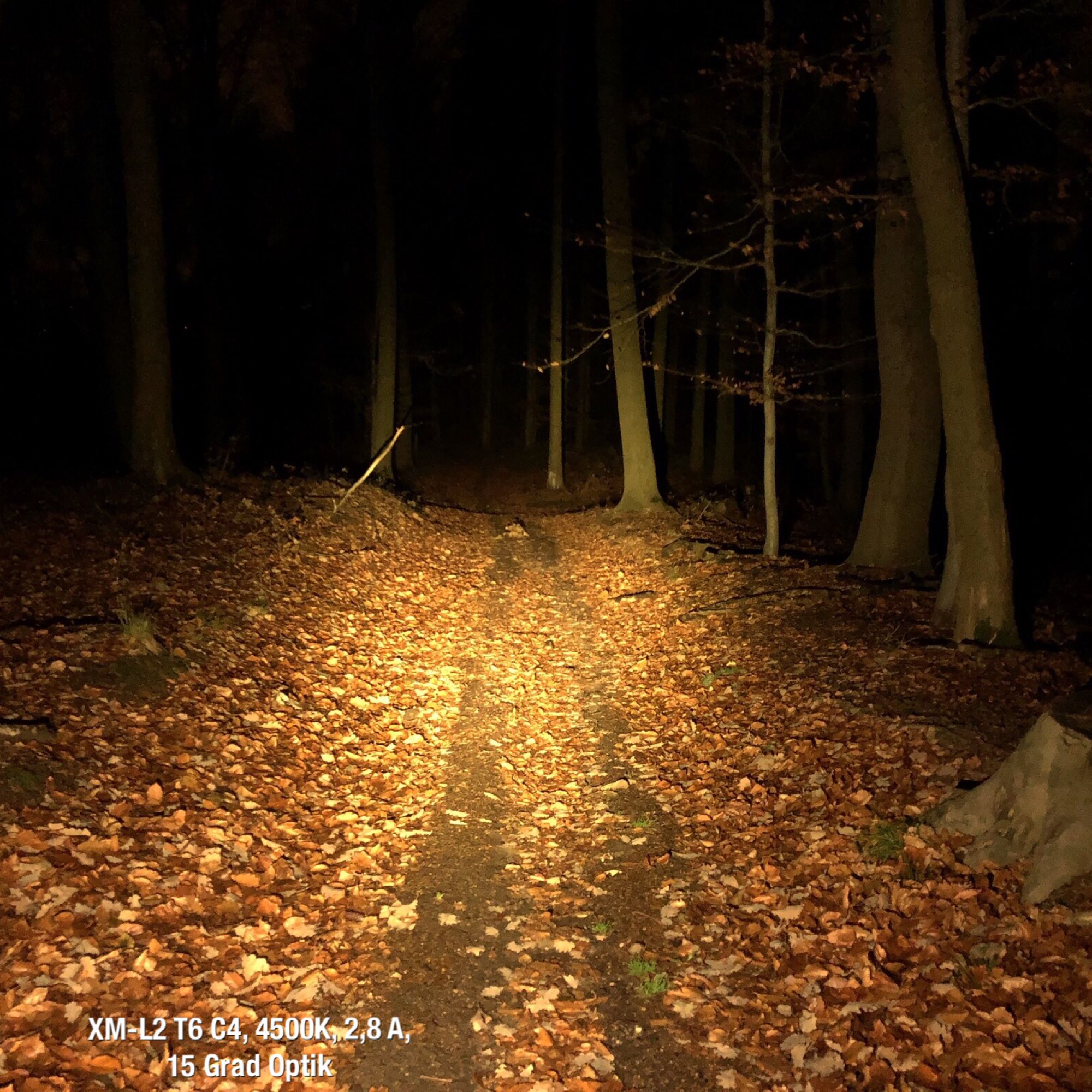

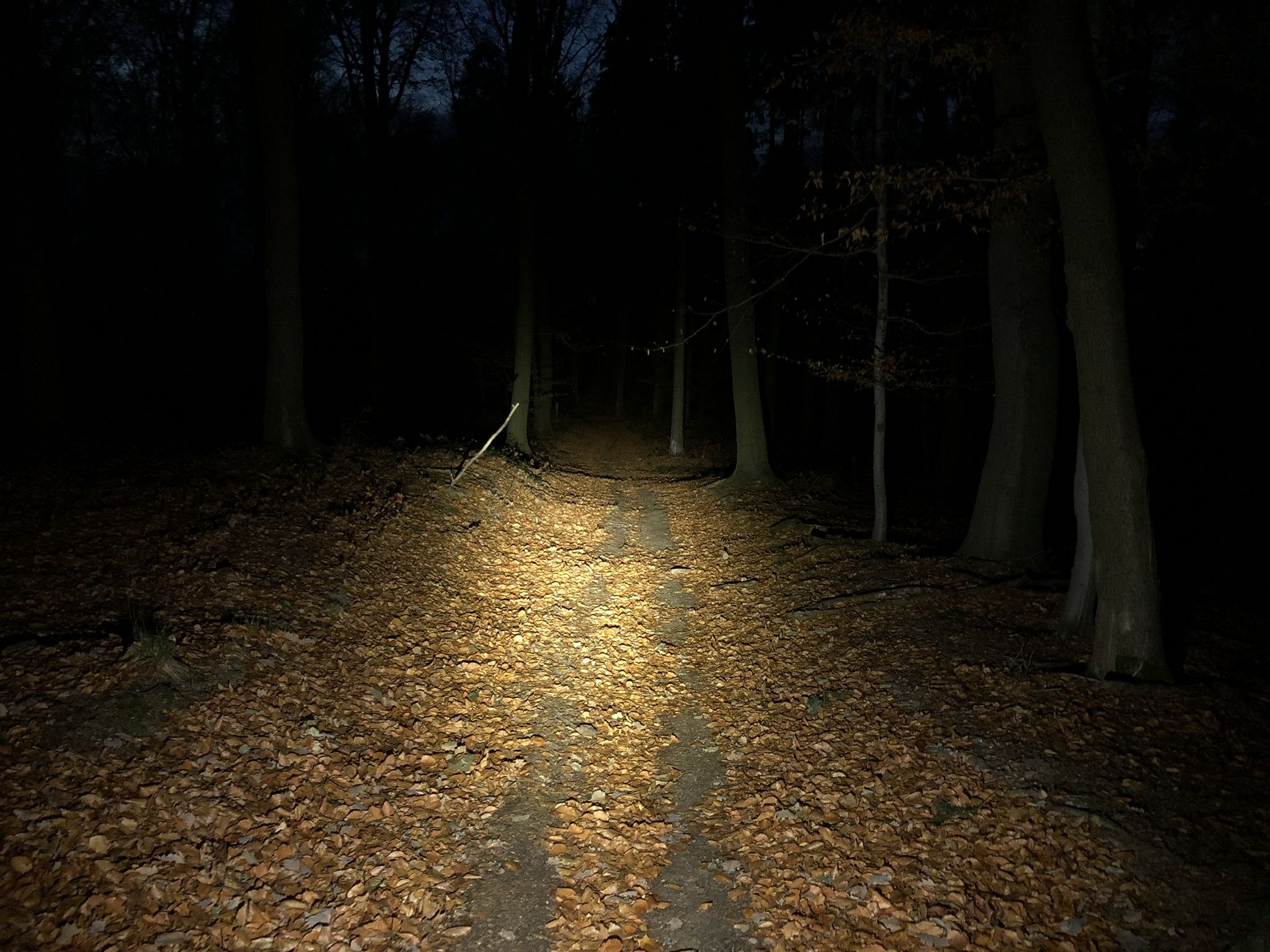

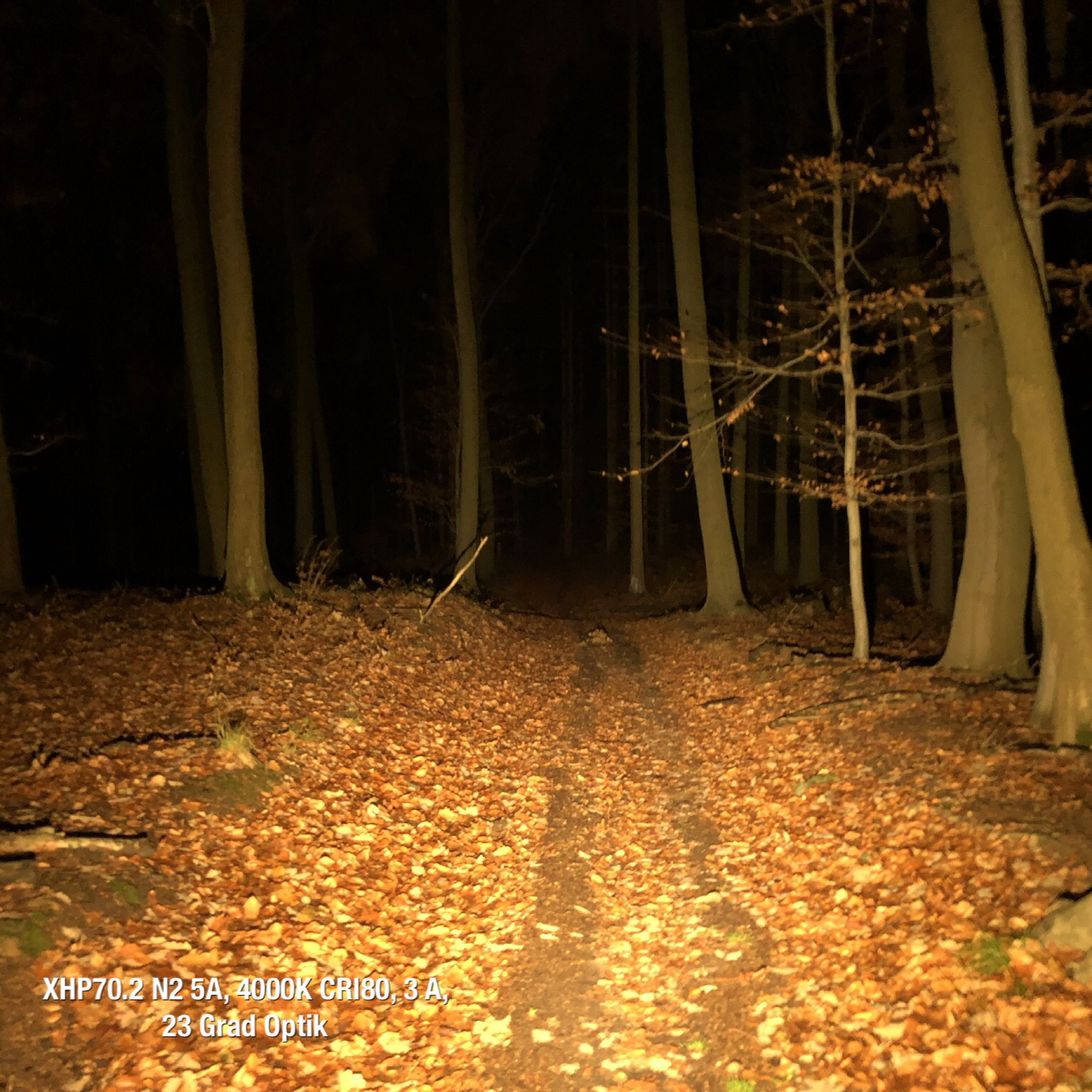

8. Lichtbild
Meine bisherige Helmlampe 14W-Halogen im Vergleich mit der Xanes-Mod (Original Linse) bei höchster Stufe.
Bildparameter ISO 800, f2.8, 1/13, 5000K
Die Xanes ist nicht nur deutlich heller, sondern auch flutiger
.
Die höchste Stufe will ich allerdings nur bei Abfahrten (bei uns sind die relativ kurz mit 1-2 Minuten) benutzen. Das Gehäuse ist einfach zu klein für soviel Wärme.
Die Halogenlampe samt Lion Camcorder Akkus wiegt 760g!!!, die Xanes mit 2x 18650 süße 180g
.
Bin gespannt wie es im Wald ist.
Ich mach das wenigstens so ähnlich wie man es mit einer Fräsmaschine machen würde.
