Als die ersten Bilder der Intend SC166 Upside-Down-Federgabel im Fotoalbum des MTB-News.de Nutzers BommelMaster alias Cornelius aufgetaucht sind, staunten wir nicht schlecht: eine Federgabel im Eigenbau anzugehen ist etwas, das nur die allerwenigsten Mountainbiker wagen. Als Ingenieur der er ist, hat sich Cornelius von den Widrigkeiten jedoch nicht abhalten lassen und in den letzten Monaten einige Modelle der Intend SC in einer Kleinstserie an Forenmitglieder verkauft. Für unseren Test haben wir die private 166 mm Ausführung zur Verfügung gestellt bekommen. Wie sich die Federgabel in Eigenregie dabei geschlagen hat, berichten wir in diesem Test.

Einmalig: die Intend SC166 ist eine Upside-Down-Federgabel, die IBC-User BommelMaster vollständig selbst entwickelt und gefertigt hat
# Einmalig: die Intend SC166 ist eine Upside-Down-Federgabel, die IBC-User BommelMaster vollständig selbst entwickelt und gefertigt hat
In unserem Test muss sich die aktuelle Ausbaustufe beweisen, die in Kleinstserie auf Kundenwunsch hergestellt wird
# In unserem Test muss sich die aktuelle Ausbaustufe beweisen, die in Kleinstserie auf Kundenwunsch hergestellt wird
Einmalige Optik: Upside-Down-Federgabeln haben ihren ganz eigenen Charme
# Einmalige Optik: Upside-Down-Federgabeln haben ihren ganz eigenen Charme

Test: Intend SC166

Kurz & Knapp

Die Intend SC166 ist eine Upside-Down-Single-Crown-Enduro-Federgabel, die IBC-User Cornelius alias BommelMaster selbst entwickelt und gefertigt hat. Der Federweg beträgt 166 mm und lässt sich intern je nach Bedarf zwischen 0 und 176 mm einstellen. Auf Seiten der Federung arbeitet eine große Positivluftkammer mit einer selbsteinstellenden Negativluftkammer zusammen, bei der Dämpfung greift Cornelius auf ein offenes Ölbad mit Shim Stacks für Zug- und Druckstufe zurück. Trotz einer 20 mm Stahlsteckachse bringt die Gabel weniger als 2.000 g auf die Waage und optisch zeigt sie sich mit Schutzblechen aus Sichtkarbon, feiner Eloxierung und dicken Standrohren auffällig anders als die meisten anderen Gabeln.

Aktuell wird die Intend SC166 nicht zum Verkauf angeboten. BommelMaster überlegt jedoch, eine Kleinserie über das Crowd-Funding-Portal Kickstarter zu initiieren. Die im Fotoalbum immer wieder auftauchenden Gabeln der ersten Serie hatten einen Preis von etwas weniger als 1.500 € – im Zuge einer möglichen Serienentwicklung kann sich hier jedoch definitiv noch etwas ändern. Dieser Preis ist nicht final.

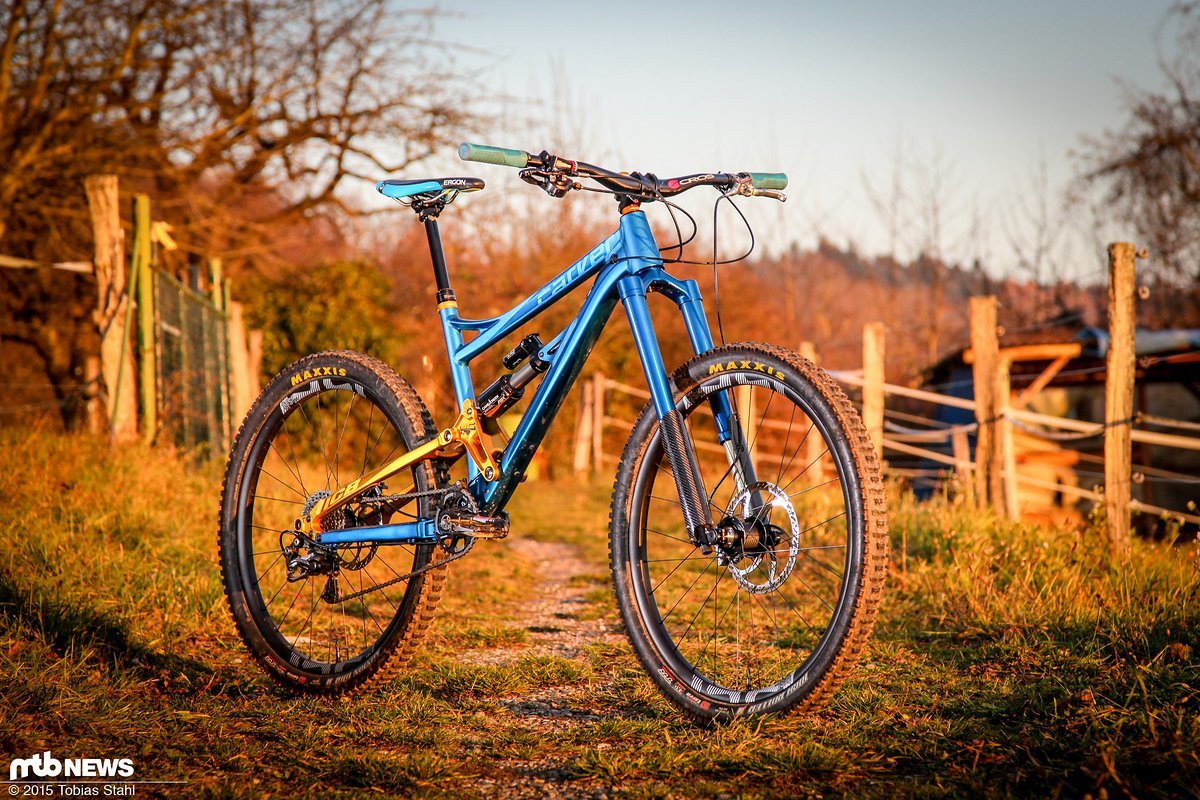

Das passende Testbike für die Intend SC ist das Carver ICB1 mit Cane Creek Double Barrel Air CS Dämpfer und 170 mm Federweg am Heck
# Das passende Testbike für die Intend SC ist das Carver ICB1 mit Cane Creek Double Barrel Air CS Dämpfer und 170 mm Federweg am Heck

In der Hand

100% Custom Made – die Intend SC166 beeindruckt.

Eine komplett selbst entwickelte und gefertigte Federgabel? Wir staunten nicht schlecht, als wir die ersten Bilder von der Intend SC166 im Fotoalbum gesehen haben. Im Rahmen des ICB2 User-Tests in Finale Ligure hatten wir dann erstmals die Möglichkeit, die damals aktuelle Ausbaustufe der eigenwilligen Gabel auf dem Trail auszuprobieren. Nach anfänglicher Skepsis, ob dieser Eigenbau auch zuverlässig halten und überhaupt funktionieren würde, war Testfahrer Stefanus relativ beeindruckt – auch wenn im Vergleich zur etablierten Konkurrenz noch ein spürbarer Unterschied vorhanden war.

Keine Gabel wie jede Andere: optisch sticht die Intend SC direkt ins Auge
# Keine Gabel wie jede Andere: optisch sticht die Intend SC direkt ins Auge - die Reaktionen sind dabei stets positiv und beeindruckt

Fast ein halbes Jahr später treffen wir Cornelius im Bike-Park Bischofsmais und vereinbaren eine weitere Testfahrt für den Herbst. Seine neue Version sei in jeder Hinsicht verbessert und solle nun auf dem Level der Konkurrenz federn, teilt uns der Entwickler mit. Drei Monate später ist es soweit: Im Rahmen der Trickstuff Nikolausausfahrt treffen wir uns in Freiburg wieder, diskutieren Details zu Cornelius’ Eigenbau und montieren die Gabel in meinem Carver ICB1, das allein optisch ideal zur Gabel passt und als Teileträger für diverse Tests in diesem Winter herhalten muss. Es gibt schlimmere Momente im Leben eines Bikes.

Bevor die Gabel montiert wird, schauen wir sie uns zunächst einmal im Detail an. Die tief blaue Eloxierung der Standrohre wirkt hochwertig und sorgt zusammen mit den Carbonschutzblechen für einen ungewöhnlichen, auffälligen Look. Die Standrohre wirken dick, der Schaft ist ungekürzt – und dennoch zeigt meine Waage weniger als 2 kg Gesamtgewicht für die Intend SC Federgabel inklusive Steckachse an. Im Vergleich zur ersten Ausführung hat sich einiges getan: Das Innenleben ist kontinuierlich weiterentwickelt worden und die Tauch- und Standrohre sind dicker geworden. Mittlerweile haben die ersten Gabeln einer Kleinstserie erfolgreich ihren Weg an die Bikes von experimentierfreudigen Bikern aus der IBC gefunden. Nun also bin ich an der Reihe, mit der privaten Gabel von Cornelius einen Test zu absolvieren. Warum wir uns als Redaktion überhaupt mit so einer Bastelei beschäftigen? Nennen wir es Interesse an kreativen Ansätzen, Unterstützung von Nachwuchstalenten oder einfach Spaß an der Freunde. Zumal – sollte es die Gabel wirklich in absehbarer Zukunft zu kaufen geben – ein erster Test durchaus hilfreich zur Einordnung sein kann. So stellt sich insbesondere in diesem Fall doch die Frage, inwieweit eine selbstentwickelte Gabel mit anderen aktuellen Gabeln vom Schlage einer Fox 34, einer Fox 36 oder der neu aufgelegten RockShox Lyrik mithalten kann.

Technische Daten

Die Intend SC von IBC-User BommelMaster
# Die Intend SC von IBC-User BommelMaster - vollständig selbst entwickelt und mit einer Fahrleistung, die sich nicht vor den von etablierten Mitbewerbern entwickelten Gabeln zu verstecken braucht
HerstellerIntend
ModellSC166
Modelljahr2015
KategorieFedergabel
BauweiseUpside Down, Single Crown
EinsatzbereichEnduro
Laufradgröße27,5"
Federweg166 mm (0 - 176 mm intern über Spacer einstellbar)
Tauchrohrdurchmesser32 mm
Schaftkonisch, 1 1/8 - 1.5"
FederungLuftfeder, Positiv- und Negativluftkammer selbsteinstellend
Federung - EinstellungenLuftdruck (extern), Luftkammervolumen (intern, Balistol), Federweg (intern)
Dämpfungoffenes Ölbad
Dämpfung - EinstellungenZugstufe, Druckstufe (jeweils extern; Shim-Stacks intern anpassbar)
Material SchaftAluminium
Material StandrohreAluminium
Material TauchrohreAluminium
Achse20 mm Steckachse (Stahl; geschraubt, 2x geklemmt)
ScheibenbremsaufnahmePM203
Bremsscheibendurchmesser (max.)203 mm
Einbaulänge555 mm
Nachlauf43 mm
Gewicht1.990 g (ungekürzter Schaft, inkl. Achse und Bremsadapter
Farbenschwarz (blau als Sonderfarbe da private Gabel des Entwicklers)
Preisauf Anfrage
Besonderheiten100% Custom-Fertigung, Einstellknöpfe von Stereoanlage
Modellvarianten-
Gewicht: Intend SC166
Gemessen:
1.986,00 g ?
Abweichung:
-9,00 g (-0,45 %) ?
Jetzt eigene Messung Jetzt eigene Messung hochladen!

Technisch zeigt sich die Intend SC gut gerüstet für den Kampf mit den etablierten Platzhirschen – ein Eindruck, der von der Qualität noch unterstrichen wird. Der Preis der ersten Gabeln für Endkunden ist stolz gewesen und liegt dennoch trotz nicht einmal zweistelliger Stückzahl nur etwas höher als die unverbindlichen Preisempfehlungen von zum Beispiel einer Fox 36. Aber wegen des Preises wird man diese Gabel wohl ohnehin nicht kaufen – eher schon, weil sie etwas Besonderes und Exklusives ist. Unsere Testgabel glänzt in einem tiefen Blau, an sich plant Cornelius jedoch in einer eventuell in Zukunft aufgelegten Serie die Gabel nur in Schwarz anzubieten. Das Blau soll dann wie das legendäre Grün bei Hope den hypothetisch unterstützten Team-Fahrern vorbehalten sein. Dem gesamten Erscheinungsbild haftet kaum “Prototypenartigkeit” oder “Hinterhofcharme” an – dieses Produkt könnte mit einem entsprechenden Aufkleber oder Laser-Gravuren versehen direkt am Markt angeboten werden. Die Intend SC wird aber nicht auf dem Markt angeboten und so finden sich keine Aufkleber, keine Lasergravuren, kein Firlefanz. Stattdessen dominieren minimalistische Tauchrohrschützer aus Carbon mit integrierter Leitungsführung für die Vorderradbremse und eloxiertes Aluminium das Erscheinungsbild. Der erste Eindruck sagt: das gefällt und wird dem abgerufenen Preis gerecht. Schauen wir uns also die Details zu Aufbau und Inhalt der Gabel genauer an.

Aufbau

Trotz oder gerade wegen der großvolumigen Bauweise bringt die Gabel nur 1.990 g auf die Waage.

Upside-Down – mit dieser Bauweise verbinden viele Mountainbiker legendäre Federgabeln wie die Manitou Dorado oder die Marzocchi Shiver. Oder im Allgemeinen Federgabeln an Motorrädern. Unbekannt ist diese Bauweise folglich nicht und mit der RockShox RS–1 hat einer der größten Spieler am Markt jüngst wieder eine neue Upside-Down-Federgabel aufgelegt, nachdem diese in der Zwischenzeit weitestgehend ausgestorben zu sein schienen. Denn Upside-Down-Gabel haben lange Jahre mit mangelnder Torsionssteifigkeit zu Kämpfen gehabt, die die Kontrolle auf dem Trail stark negativ beeinflussen konnte. Der zur Verbesserung der Steifigkeit vorgenommene Materialeinsatz führte dann zu starkem Übergewicht, weshalb USD-Gabeln irgendwann in den Schubladen verschwanden. Nun also eine neue Upside-Down-Gabel und dann noch direkt mit dicken 176 mm Federweg – und nicht maximal 120 mit spezieller Achse wie bei der RockShox RS-1. Schon vor der RS–1 gab es von den genannten Modellen Dorado und Shiver in Kleinserie angebotene Modelle mit einfacher Gabelbrücke. Bei Motorrädern und Downhill-Bikes kommen in der Regel Doppelbrückengabeln zum Einsatz, um die geforderten Steifigkeitswerte zu erreichen. Abgesehen von der X-Fusion Revel (deren Verfügbarkeit extrem eingeschränkt ist) hat sich folglich noch kein Hersteller an die Kombination aus großen Federwegen bis 180 mm und einer einzigen Gabelbrücke getraut. Ob das in diesem Fall gut geht? Upside-Down-Federgabeln haben zwar Vorteile in der Längssteifigkeit, da die dicken Standrohre oben direkt mit dem Schaft verbunden sind, gelten gemeinhin jedoch nicht als besonders verdrehsteife Konstruktionen. Aus diesem Grund hat Cornelius sich bei der Entwicklung einiger Kniffe behelfen musste, um das Teil irgendwie steif zu bekommen. Doch wie steif ist es wirklich?

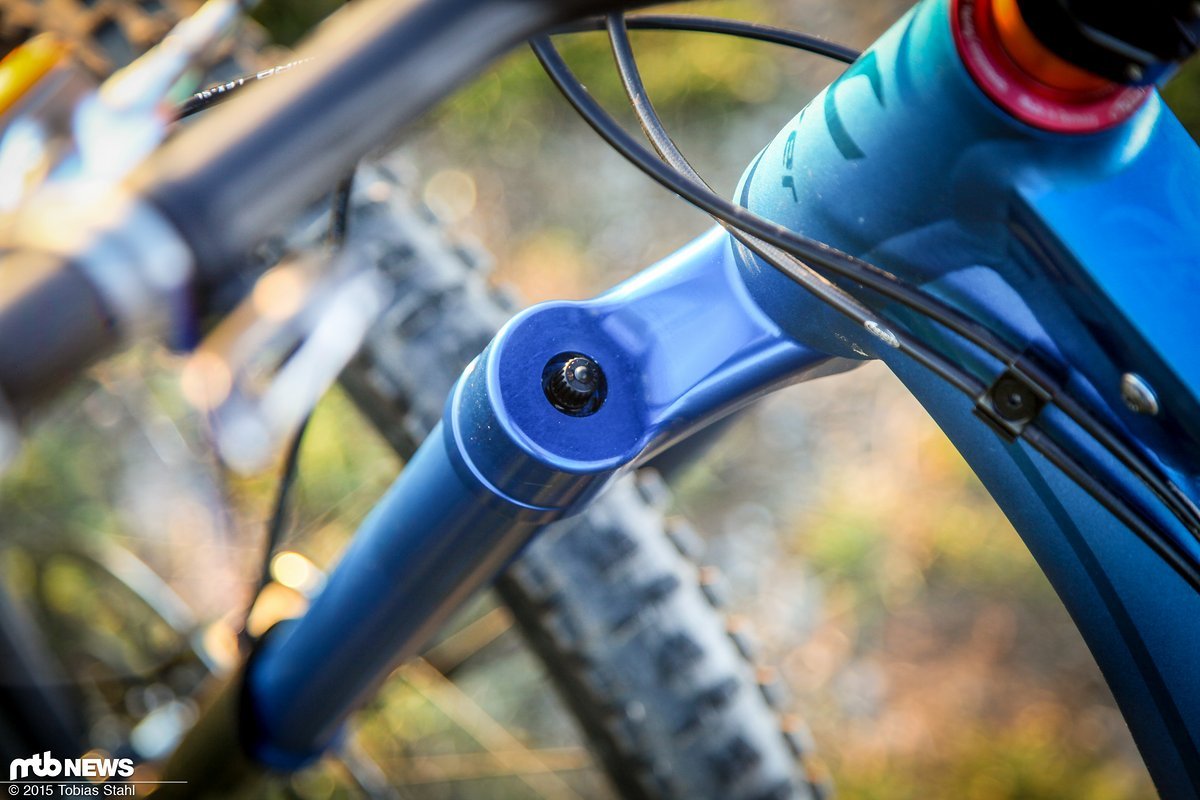

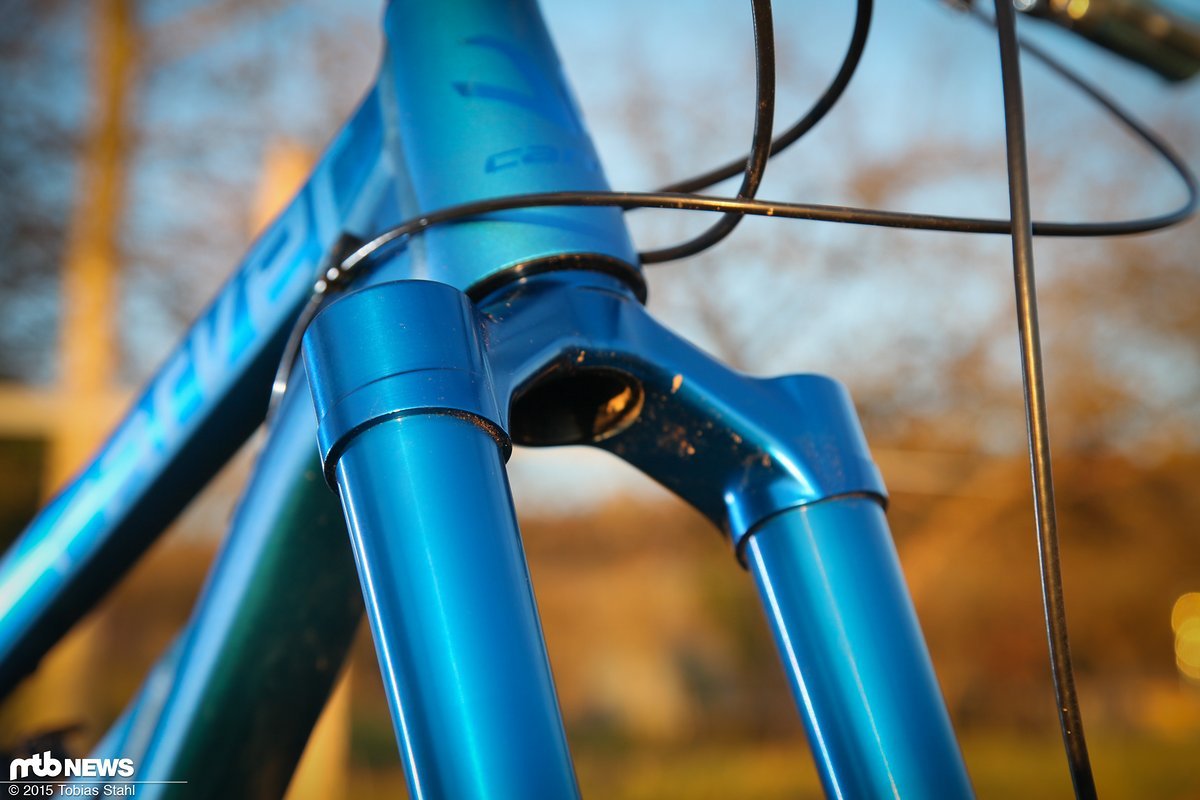

Alles für die Steifigkeit: fette Tauchrohre und eine massive, CNC-gefräste Krone sowie ein dickwandiger Schaft sollen für Lenkpräzision sorgen
# Alles für die Steifigkeit: fette Tauchrohre und eine massive, CNC-gefräste Krone sowie ein dickwandiger Schaft sollen für Lenkpräzision sorgen

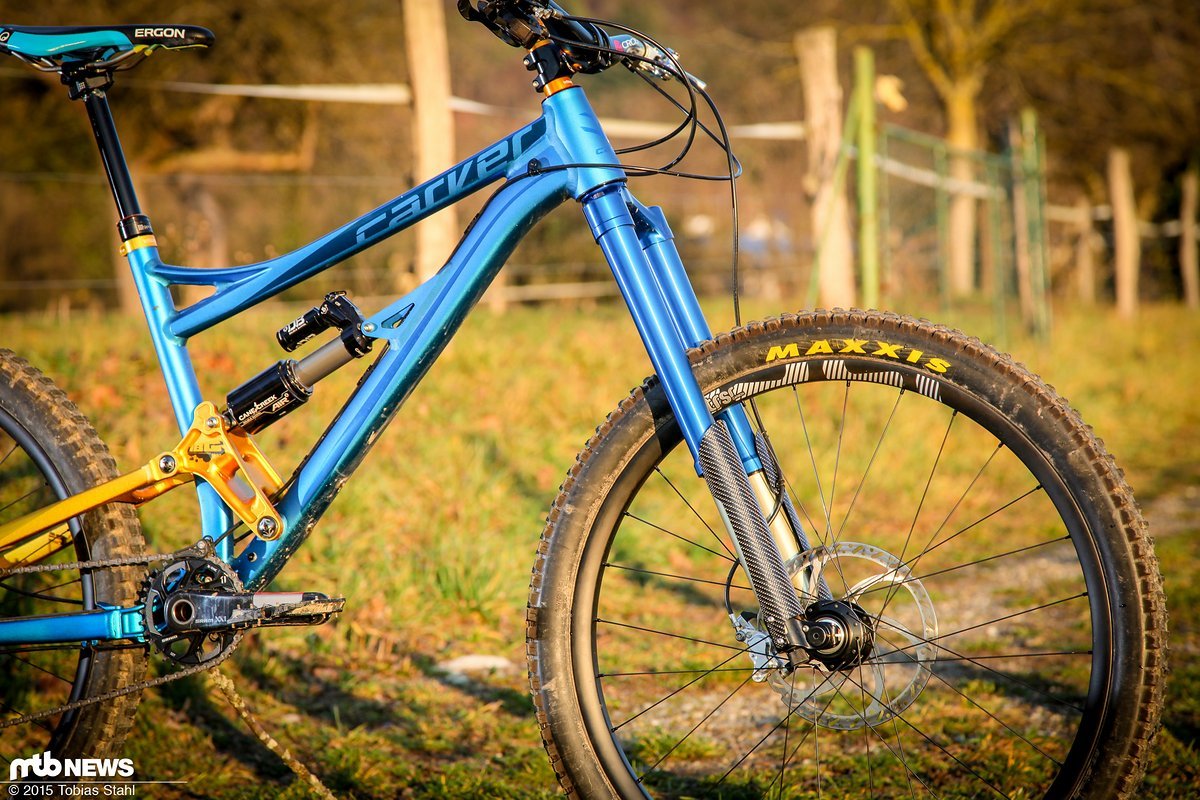

An sich ist die Intend SC schwarz eloxiert
# An sich ist die Intend SC schwarz eloxiert - zu unserem Test-Bike passt das von Cornelius persönlich gefahrene Blau perfekt
Ungewohnte Optik aus Fahrerperspektive
# Ungewohnte Optik aus Fahrerperspektive - die Federgabel steht Kopf

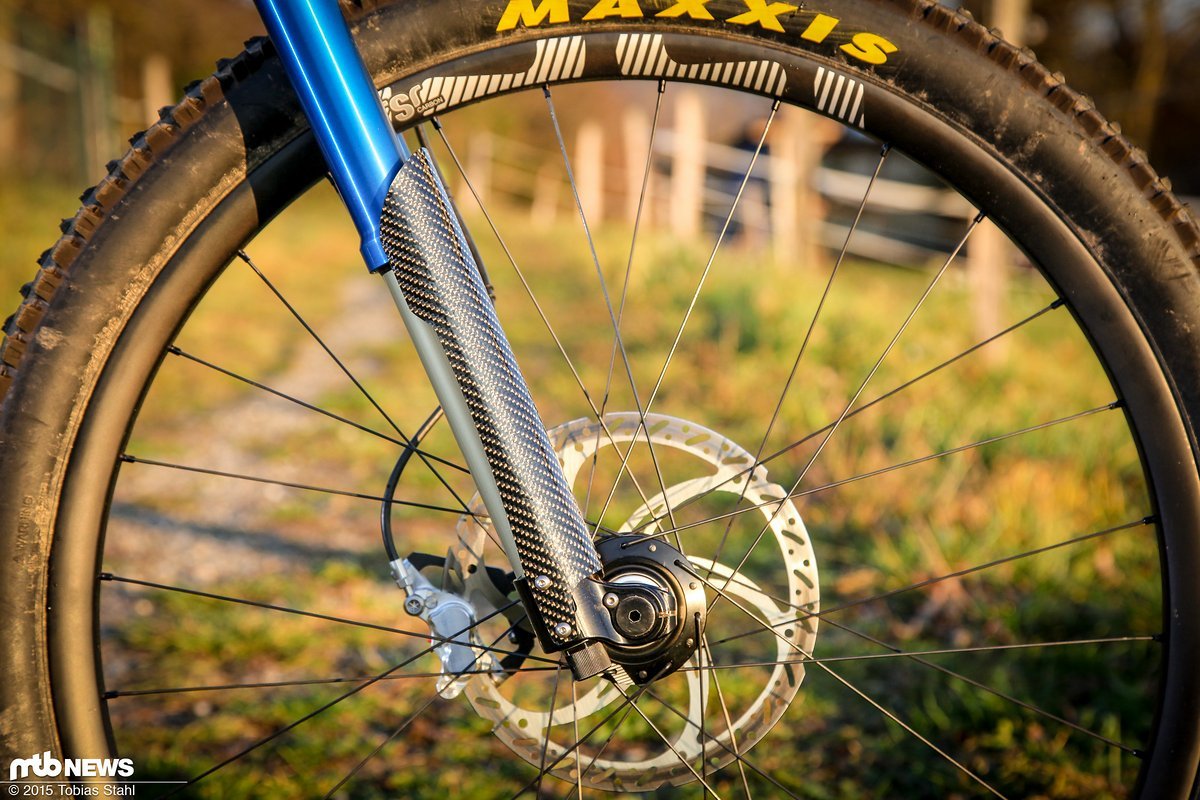

Die Schützer für die Standrohre sind ein wichtiger Teil der Optik einer jeden Upside-Down-Gabel
# Die Schützer für die Standrohre sind ein wichtiger Teil der Optik einer jeden Upside-Down-Gabel - IBC-User BommelMaster fertigt sie aus Gewichtsgründen aus Carbon und befestigt sie über drei Schrauben am Ausfallende
Die dünnen Schützer verhindern Kratzer und sonstige Schäden an den Laufflächen der Standrohre
# Die dünnen Schützer verhindern Kratzer und sonstige Schäden an den Laufflächen der Standrohre - beim Shuttle-Fahren kommen sie jedoch an ihre Grenzen

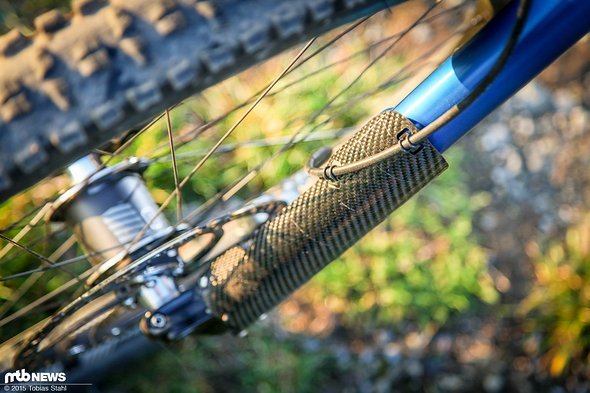

Die Leitungsführung ist minimalistisch und direkt in die Carbon-Schoner integriert
# Die Leitungsführung ist minimalistisch und direkt in die Carbon-Schoner integriert - die Funktion ist problemlos

Bereits auf den ersten Blick wird deutlich, dass das führende Konstruktionsprinzip bei dieser Gabel große Rohrquerschnitte zur Steigerung der Steifigkeit gewesen sind. Die dicken Standrohre (41,5 mm Durchmesser) gehen quasi nahtlos in die voluminöse Krone über, die Tauchrohre messen vergleichsweise schlanke 32 mm. Um die so erzeugte Längssteifigkeit auch steuerbar zu machen, ist die Krone entsprechend großvolumig dimensioniert und der konische Schaft weist eine gegenüber der gängigen Praxis in etwa verdoppelte Wandstärke auf (5,9 mm). An der Achse wird eine fast 100 g schwere Stahlsteckachse mit 20 mm Durchmesser verwendet. So soll der Steifigkeitsnachteil der Upside-Down-Bauweise im Bezug auf Verdrehung bestmöglich ausgeglichen werden, ohne auf der Waage zu sehr negativ ins Gewicht zu fallen. Am Ende der Konstruktion und Optimierung bleibt die Waage wie beschrieben unter 2.000 g stehen – inklusive eines 8“-Post-Mount-Adapters für die Scheibenbremse. So liegt die Gabel vom Gewicht her genau auf einem Level mit z.B. der aktuellen Fox 36, die von Cornelius als Hauptkonkurrent betrachtet wird.

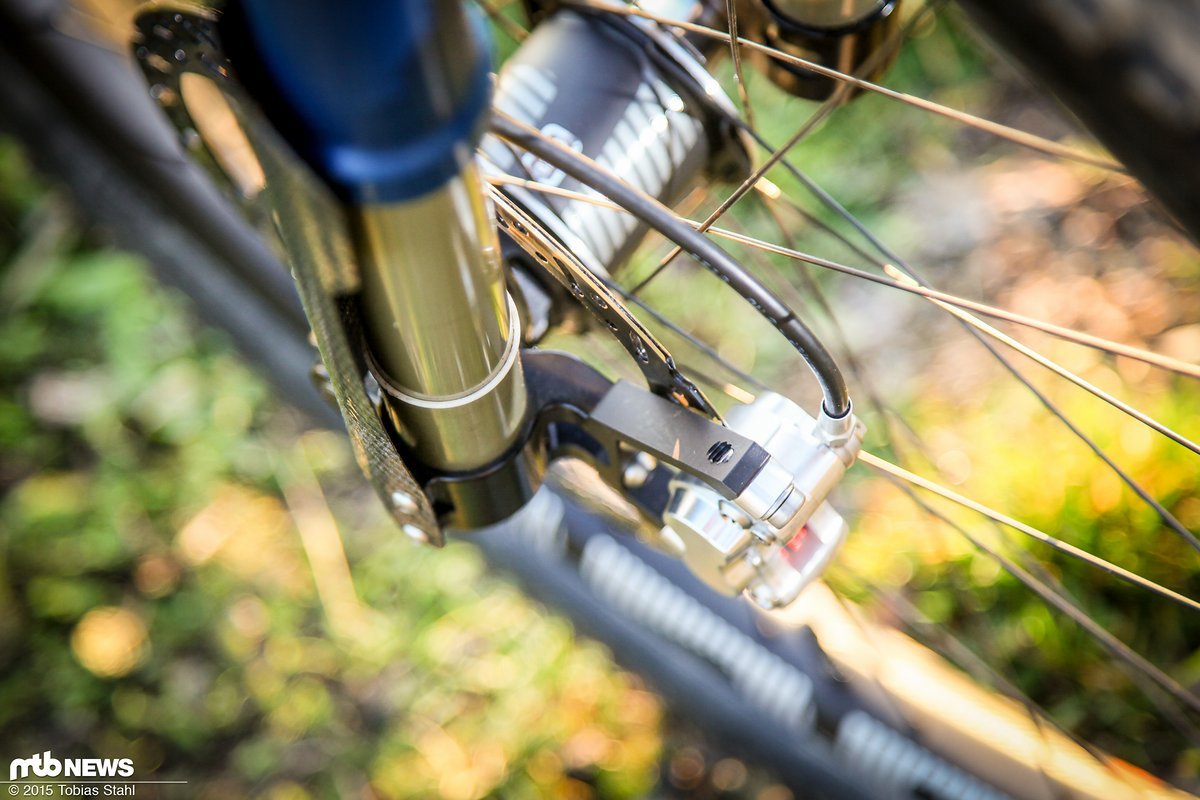

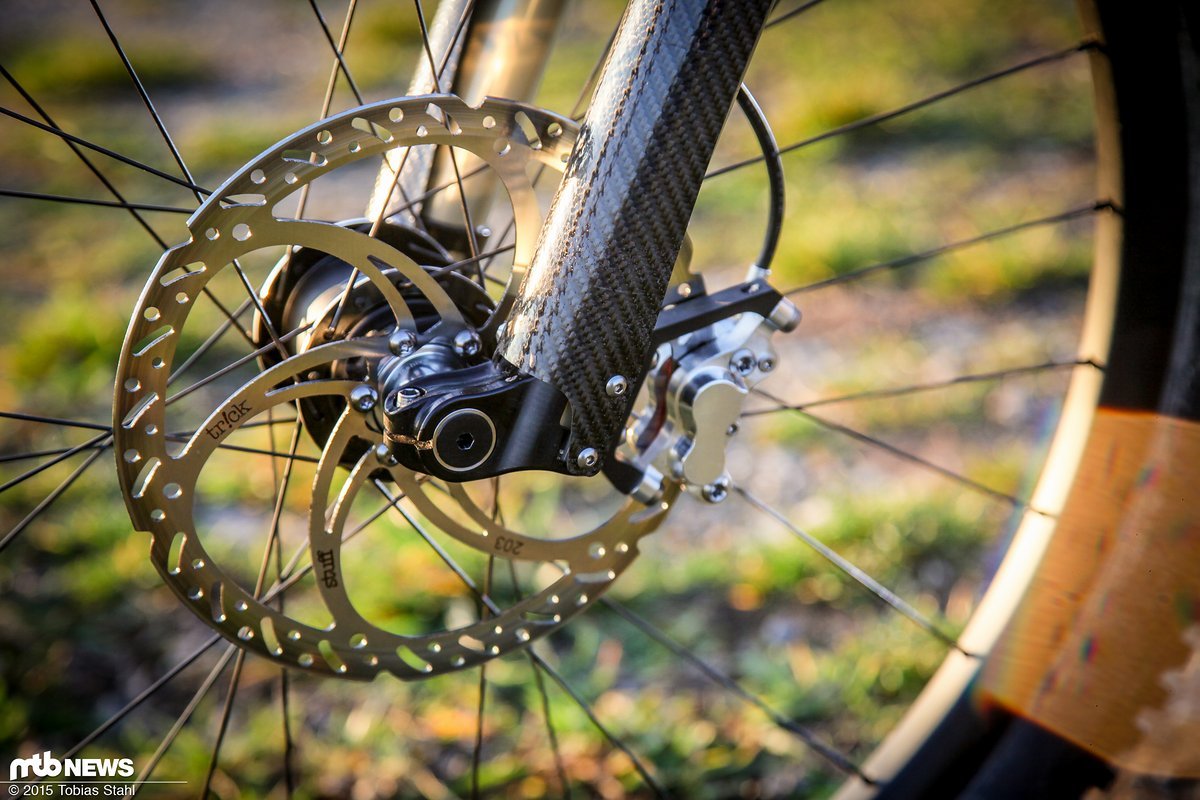

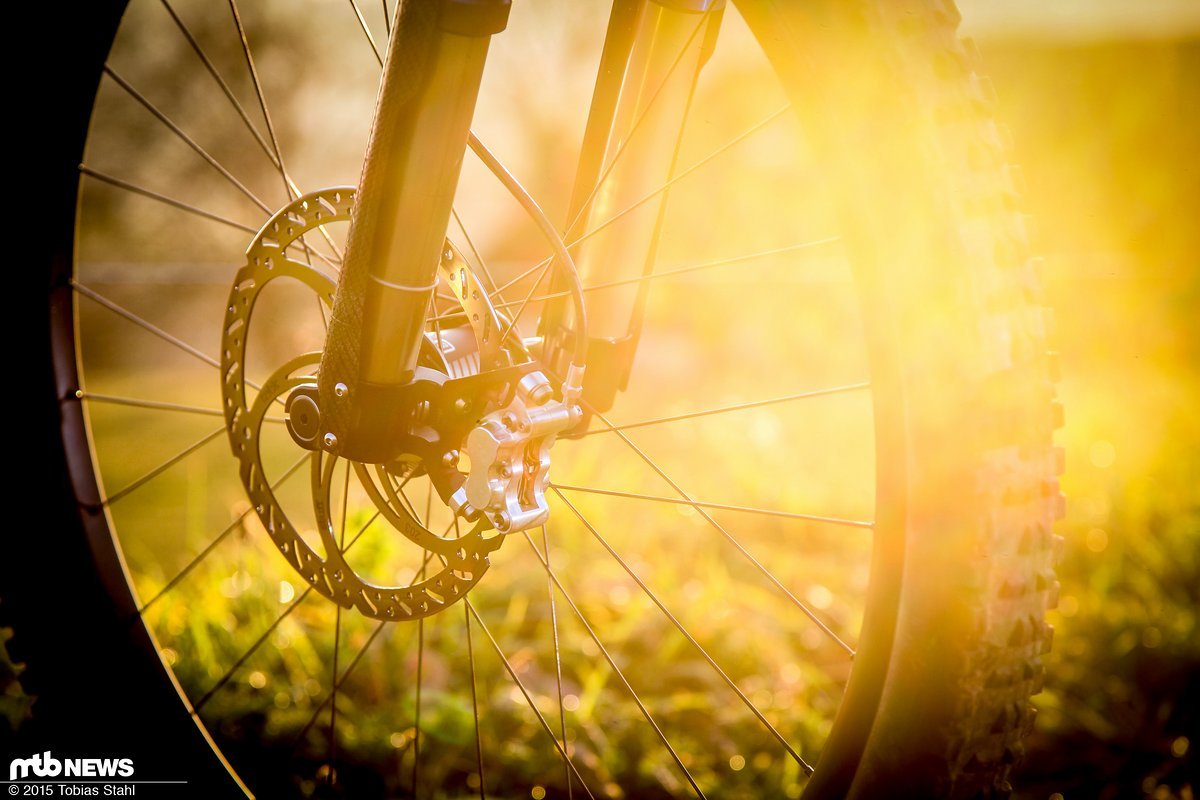

Die Bremssattelaufnahme ist ähnlich einer Manitou Dorado gelöst
# Die Bremssattelaufnahme ist ähnlich einer Manitou Dorado gelöst - das Standardmaß ist PM203

Federung und Dämpfung

Was wäre eine selbst entwickelte Federgabel, wenn man nicht auch Federung und Dämpfung selbst entwickelt? Als Cornelius bei der Übergabe anfängt ins Detail zu gehen, wundert mich gar nichts mehr – den Gedanken, alles aus einer Hand zu liefern, hat er definitiv verinnerlicht. Wer sich mehr für die Entstehungsgeschichte interessiert, sollte sich in jedem Fall unser getrennt veröffentlichtes Interview mit Cornelius über die Geschichte und Technik der Intend SC zu Gemüte führen. Heute arbeitet in der Intend SC eine Luftfeder mit selbsteinstellender Negativluftkammer, auf Seiten der Dämpfung gibt es ein offenes Ölbad, dessen Shim-Stacks in der Low-Speed Zug- und Druckstufe einstellbar sind.

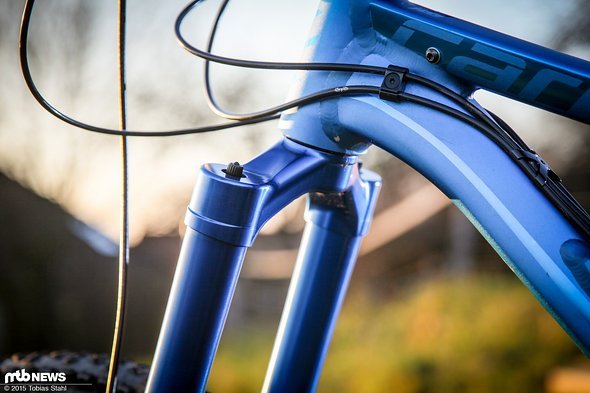

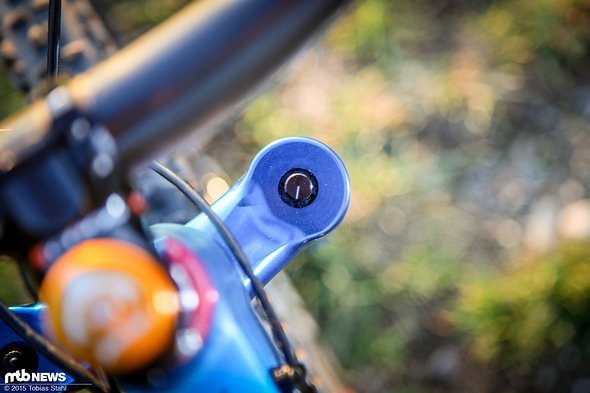

Über das Ventil auf der Oberseite werden gleichzeitig Positiv- und Negativluftkammer der selbst entwickelten und abgestimmten Luftfeder befüllt
# Über das Ventil auf der Oberseite werden gleichzeitig Positiv- und Negativluftkammer der selbst entwickelten und abgestimmten Luftfeder befüllt
Die Kennlinie der Luftfeder ist so ausgelegt, dass sie sehr fein anspricht, dann viel Unterstütztung bietet und anschließend einen guten Durchschlagschutz bereit stellt
# Die Kennlinie der Luftfeder ist so ausgelegt, dass sie sehr fein anspricht, dann viel Unterstütztung bietet und anschließend einen guten Durchschlagschutz bereit stellt

Cornelius wollte für seine Federgabel eine Kennlinie mit flachem Anfang, viel Support in der Mitte und leichter Progression zu Ende des Federwegs erreichen. Mit Hilfe von Excel-Tabellen berechnete er die idealen Luftkammervolumen, um die gewünschte Kennlinie zu realisieren. Das Ergebnis ist eine Luftfeder mit einer relativ große Negativluftkammer, die insbesondere das Ansprechverhalten und das erste Drittel des Federwegs positiv beeinflussen soll, ohne der Endprogression zu schaden. Die beiden Luftkammern werden über ein Ventil befüllt und schon beim Befüllen mit dem identischen Druck abgestimmt – mehrmaliges Einfedern zur Anpassung der Negativfeder entfällt bei dieser Konstruktionsweise. Von Haus aus stellt die Luftfeder 166 mm Federweg zur Verfügung (555 mm Einbaulänge). Über Spacer kann der Federweg laut Cornelius jedoch flexibel zwischen 0 und 176 mm variiert werden – ganz nach Kundenwunsch.

Die Dämpfung hat der Entwickler so einfach wie möglich aufgebaut, ohne Einschränkungen bei Einstellbarkeit und Leistungsfähigkeit in Kauf nehmen zu wollen. So setzt er auf ein offenes Ölbad mit zwei Kolben (jeweils einen für die Zug- und Druckstufe) mit einfachen Shim-Stacks, um eine „butterweiche“ Charakteristik zu erreichen. Das offene Ölbad macht komplizierte Problemstellen wie Floating Pistons oder Bladder überflüssig, reduziert den Fertigungsaufwand und kann nicht undicht werden. Ein Nachteil des Systems ist jedoch das große Ölvolumen, das von der Dämpfung benötigt wird und das Gewicht nach oben treibt. Um diesen Nachteil zu kompensieren verbaut Cornelius in seiner Intend SC166 ein Rückschlagventil mit O-Ring an der Entlüftungsbohrung, welches zwar Öl und Luft ausströmen lässt aber keine Luft zieht, wenn der Ölstand geringer ist. Er verspricht eine Gewichtseinsparung von gut 50 g – im Bild ist das gerade montierte System zu sehen, wobei die Ölsäule im Kartuschengehäuse noch nicht bis ganz oben voll ist.

Der Dämpfungsaufbau im Querschnitt
# Der Dämpfungsaufbau im Querschnitt - gelb dargestellt das Ölvolumen
Die Einstellknöpfe der Zug- und Druckstufe sind zweckentfremdete Lautstärkeregler einer Stereoanlage
# Die Einstellknöpfe der Zug- und Druckstufe sind zweckentfremdete Lautstärkeregler einer Stereoanlage
Der Einstellknopf für die Druckstufe (unten rechts) ist groß dimensioniert, leidet aber darunter, dass die Gabel auf ihm steht, wenn das Vorderrad ausgebaut ist
# Der Einstellknopf für die Druckstufe (unten rechts) ist groß dimensioniert, leidet aber darunter, dass die Gabel auf ihm steht, wenn das Vorderrad ausgebaut ist

Kommen wir zum Setup. Die Einstellungen an der Low-Speed-Zug- und Druckstufendämpfung werden über ungerasterte Drehknöpfe vorgenommen, die in in ihrer Form nicht nur an Stereoanlagen erinnern, sondern auch direkt von dort übernommen sind. Durch den Verzicht auf eine Rasterung verspricht Cornelius eine möglichst feine Einstellbarkeit – ich halte dagegen, dass es umso schwerer wird, das eigene Setup zu dokumentieren oder zu teilen. Und da die Gabel ohne Vorderrad auf dem Einstellknopf der Druckstufe steht, kann sich dieser unter Umständen leichter verdrehen als bei vorgegebener Rasterung. In meinen Augen gibt es nicht mal ansatzweise einen Grund für ungerasterte Knöpfe, denn bei einer feinen Rasterung von 15 bis 20 Klicks sind die Schritte zwischen den einzelnen Stufen so klein, dass ein Klick mehr oder weniger häufig ohnehin schon Glaubenssache ist. Wir einigen uns, dass das Geschmacksache ist und beginnen mit dem ersten Setup. Für den Luftdruck empfiehlt Cornelius in etwa das eigene Körpergewicht in PSI einzustellen und von dort aus je nach Fahrweise und Terrain nach oben oder unten abzuweichen. Die Federkennlinie, die er erreichen möchte, ist eine progressive Kurve, die hoch im Federweg steht und keinen Millimeter einfach so verschenkt. Gleichzeitig soll die große Negativkammer für ein butterweiches Ansprechverhalten sorgen. Nach einigen Runden auf meiner Hausrunde lande ich schließlich bei folgendem Setup, bei dem ich gut 152 mm Federweg nutze und also noch einen kleinen Puffer für wirklich harte Einschläge und Kompressionen erhalte:

Luftdruck: 77 PSI
Zugstufe: 1,5 Umdrehungen von ganz offen
Druckstufe: 1 Umdrehung von ganz geschlossen

Der Einstellbereich der Druckstufe (unten) ist ziemlich klein, ich fuhr 1,5 von 2,5 Umdrehungen nach maximaler Druckstufe. Die Ausfedergeschwindigkeit lässt sich über einen spürbar weiteren Bereich verstellen, hier empfand ich bei meinem Luftdruck 0,9 von 2,5 Umdrehungen (ausgehend von ganz offen) als ideal.

Was, wenn ich mit diesen Werten nicht mein ideales Setup würde finden können? Auch hier kann Cornelius theoretisch weiterhelfen, denn seine Gabel bietet die Möglichkeit, über den Shim-Stack in Zug- und Druckstufe weitergehende Einstellungen vornehmen zu können. Nach eigenen Angaben verzichtet er bewusst auf High-Speed-Einstellmöglichkeiten, da diese seiner Überzeugung nach zu einem Knick in der Dämpfungskennlinie führen können. Wer also eine Anpassung des High-Speed-Druckstufen-Setups erreichen möchte, muss in der Gabel den Shim-Stack ändern. Das wiederum erfordert durchaus Fachwissen, ist aufgrund der Konstruktion jedoch ohne Ölverlust innerhalb weniger Minuten möglich, wenn man die Gabel downside-up gedreht hat. BdW-Besitzer ATw hat bei seiner Intend SC beispielsweise über eine Anpassung der Zugstufe die gewünschte Dämpfungscharakteristik eingestellt – die Vorgabe von Cornelius erschien ihm überdämpft. Wie gewohnt kann außerdem auf das Luftkammervolumen Einfluss genommen werden: mit mehr oder weniger Schmieröl (z.B. Ballistol) in der Kammer. Die von RockShox verwendeten Token oder allgemein Volumenspacer bietet Cornelius nicht an.

Steckachse

Entscheidenen Einfluss auf die Steifigkeit einer Upside-Down-Federgabel hat in Abwesenheit eines geschlossenen Castings die verwendete Steckachse. Während RockShox bei der XC-Federgabel RS–1 mit der sogenannten „Predictive Steering“ Technologie eine formschlüssige Momentenübertragung zwischen den Ausfallenden herstellt und spezielle Naben erfordert, setzt Entwickler Cornelius bei der Intend SC trotz erheblich größerem Federweg auf eine 20 mm Steckachse aus Stahl. Um die für die Steifigkeit erforderliche Drehmomentabstützung zu realisieren, verspannt er die Achse auf beiden Seiten in den Ausfallenden mittels eines Stahlschraube (5er Inbus) – die Montage und Demontage des Laufrades dauert so ein gutes Stück länger als bei anderen aktuellen Schnellspannsteckachssystemen. Dass der Radeinbau ein wenig kniffelig ist liegt jedoch weniger an den beiden Klemmschrauben als viel mehr daran, dass sich ohne Achse die beiden Ausfallenden unabhängig voneinander verdrehen und einfedern lassen – wie dies auch bei der RS-1 der Fall ist. So gelingt das Ein- und Ausfädeln der Achse nicht immer auf Anhieb und in Abwesenheit einer Führung für die Nabe muss das Laufrad beim Aus- und Einbau von Hand in Position gehalten werden – Probleme, die teilweise direkt mit der Upside-Down-Bauweise zusammen hängen; teilweise jedoch auch der Konstruktion der Ausfallenden geschuldet sind. Am einfachsten gelingt der Laufradein- und -ausbau, wenn das Rad auf dem Kopf steht und das linke Ausfallende (Dämpfungsseite) von Hand leicht nach oben gezogen und in Position gehalten wird. Ansonsten verkantet die Achse leicht, weil das rechte Tauchrohr einsackt und die Ausfallenden nicht mehr fluchten.

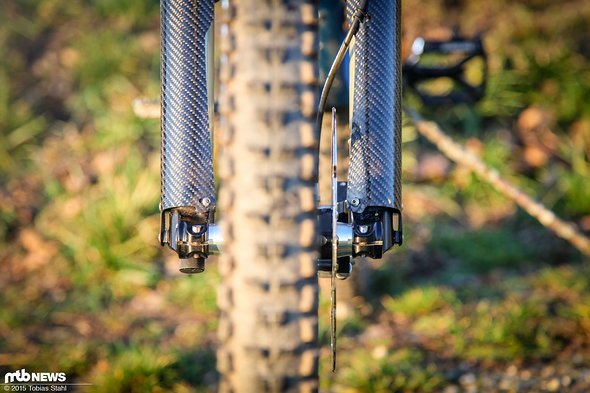

Die Ausfallenden sind nicht miteinander verbunden und so haben Upside-Down-Gabeln einen schlechten Ruf was ihre Verdrehsteifigkeit angeht
# Die Ausfallenden sind nicht miteinander verbunden und so haben Upside-Down-Gabeln einen schlechten Ruf was ihre Verdrehsteifigkeit angeht

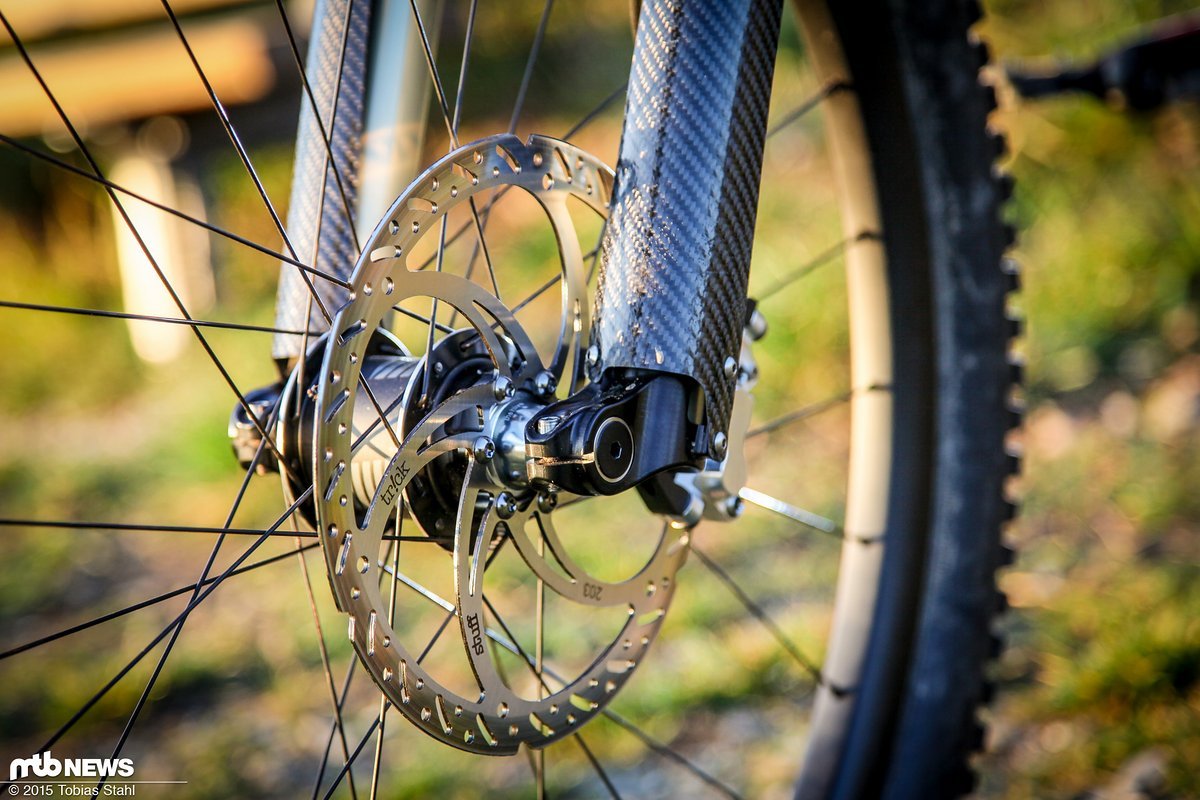

Cornelius begegnet den Steifigkeitssorgen mit einer dicken 20 mm Steckachse aus Stahl
# Cornelius begegnet den Steifigkeitssorgen mit einer dicken 20 mm Steckachse aus Stahl
Die Achse wird mit zwei Schrauben für eine kraftschlüssige Verbindung geklemmt
# Die Achse wird mit zwei Schrauben für eine kraftschlüssige Verbindung geklemmt - eine formschlüssige Option wie bei der RockShox RS-1 ("Predictive Steering") wäre interessant, ist jedoch derzeit noch nicht realisiert

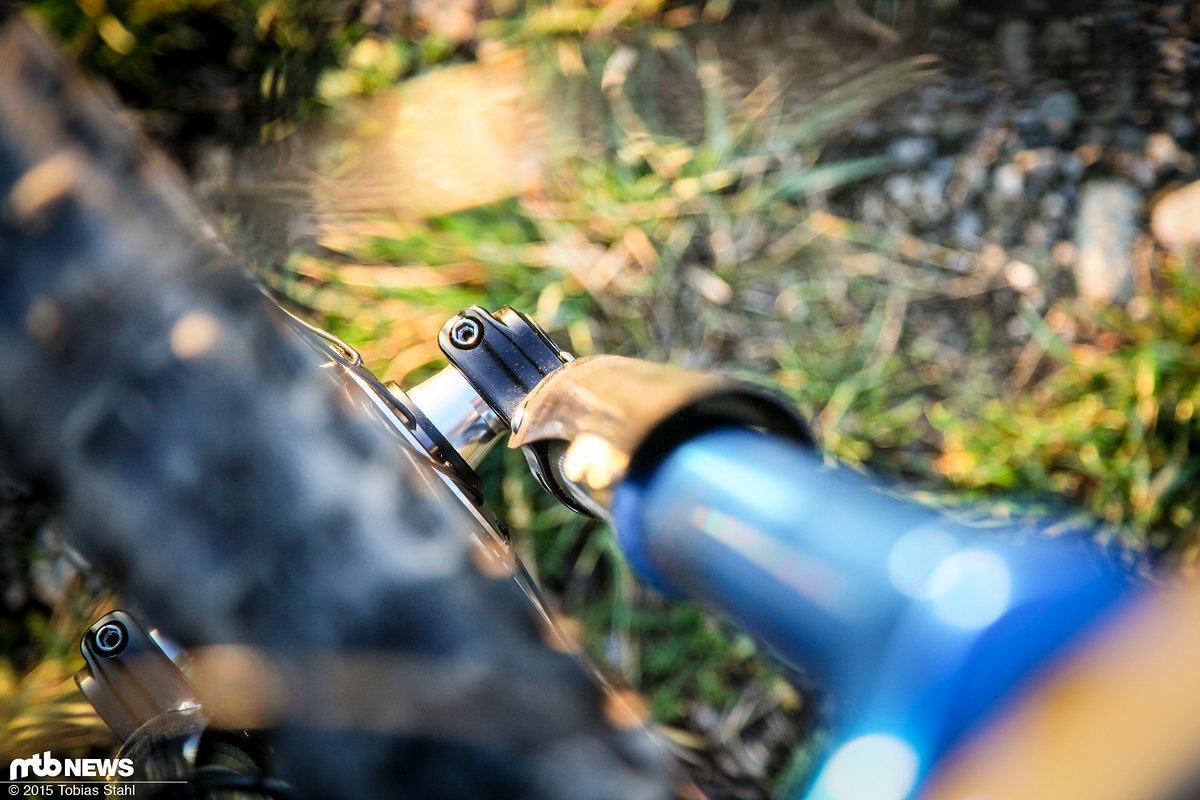

Für die Montage und Demontage der Steckachse wird ein 5er Inbus benötigt
# Für die Montage und Demontage der Steckachse wird ein 5er Inbus benötigt - etwas ungünstig ist, dass man beim Herausschrauben der Achse teils an den Kanten der Carbon-Schützer hängen bleibt. Aufpassen.
Ein Schnellspanner für die Steckachse wäre mit Sicherheit schneller und einfacher zu bedienen, doch das Gewicht und der Konstruktionsaufwand sprechen gegen diese Lösung
# Ein Schnellspanner für die Steckachse wäre mit Sicherheit schneller und einfacher zu bedienen, doch das Gewicht und der Konstruktionsaufwand sprechen gegen diese Lösung

Auf dem Trail

Um für die Intend SC166 Upside-Down-Federgabel würdige Testbedingungen zu schaffen, haben wir uns für eine Woche nach La Palma begeben. Auf den Kanaren herrschen auch im Dezember noch federgabelfreundliche Temperaturen und das schroffe Gelände mit mehreren tausend Höhenmeter langen Abfahrten bietet mehr als genug Möglichkeiten, um sowohl die Steifigkeit als auch Federungs- und Dämpfungseigenschaften eingehend bewerten zu können. Also ab ins Flugzeug und rein ins Shuttle.

Uphill

Als wir aus dem Shuttle aussteigen, warten am ersten Tag noch einmal 250 Höhenmeter Anstieg in Richtung des Volcán de San Martin oberhalb von Fuencaliente auf uns. Zunächst über eine steile, asphaltierte Nutzstraße führend steigt der Weg an, wechselt auf den Höhenweg aus tiefem vulkanischen Staub und verwandelt sich schließlich in einen Trail aus feinem, tiefen Schotter, der von scharfen Steinen und einigen Wurzeln durchzogen ist.

Bergauf arbeitet die Gabel auf den ersten Zentimetern des Federwegs sehr weich und bietet so maximale Traktion
# Bergauf arbeitet die Gabel auf den ersten Zentimetern des Federwegs sehr weich und bietet so maximale Traktion - allerdings wippt sie auch entsprechend vor sich hin

Bereits auf dem Parkplatz und beim Abstimmen ist mir das sehr gute Ansprechverhalten der Intend SC aufgefallen und in der Tat arbeitet die Gabel hier erstklassig. Fein reagiert sie auch auf kleine Bodenunebenheiten, das Vorderrad scheint am Boden zu kleben und die Traktion ist ausgezeichnet. Im Wiegetritt fängt die Gabel ohne Plattform wie zu erwarten relativ stark an zu wippen, nutzt dabei aber aufgrund der starken Unterstützung der Dämpfung im mittleren Federwegsbereich kaum mehr als 50 mm des zur Verfügung stehenden Hubs. Für eine Enduro-Gabel ist dieses Verhalten vollkommen angemessen, auf eine Möglichkeit zur schnellen Beruhigung über eine Plattform oder ein Lockout muss man jedoch ohnehin verzichten. Für die schnelle Verstellung unpraktisch befindet sich der Einstellknopf für die Druckstufe auf der Unterseite der Gabel und in Ermangelung einer Rasterung wäre das Wiederfinden der ursprünglichen Position nicht unbedingt sicher. Also lasse ich alles so wie es ist und erfreue mich der Traktion und sehr guten Rückmeldung vom Vorderrad.

Downhill

Eine gute halbe Stunde später haben wir einen Punkt erreicht, an dem unser Guide Jasper uns rät, die Knieprotektoren anzuziehen, die Sättel abzusenken und uns auf die Abfahrt einzustellen. Mit Vollgas geht es über dem Hinterrad hängend durch eine unwirkliche Vulkanlandschaft nach Fuencaliente und weiter am Vulkan Teneguia vorbei zu den Salinas de Fuencaliente. Auch hier arbeitet die Intend SC gänzlich unauffällig, steht hoch im Federweg und führt das Vorderrad sicher. Doch der Härtetest sieht anders aus; muss anders aussehen. Jasper schießt über katzenstreuartige Schotterreisen ins Tal, ich folge mit extrem reduzierten Tempo in einer Mischung aus Angst und Leichtsinn. Hier teste ich definitiv eher mich als die Federgabel. Wenige Minuten später erreichen wir den Leuchtturm von Fuencaliente.

Einstieg in die Abfahrt vom Roque de los Muchachos auf La Palma
# Einstieg in die Abfahrt vom Roque de los Muchachos auf La Palma

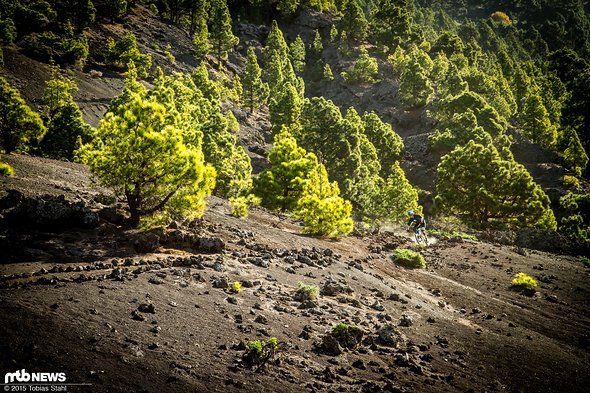

Schotter-Surfen auf der Abfahrt nach Jedey
# Schotter-Surfen auf der Abfahrt nach Jedey - bei so weichen Böden kommt es auf präzise Radführung und Dämpfung an
Federung und Dämpfung der Intend SC sind sorgfältig aufeinander abgestimmt
# Federung und Dämpfung der Intend SC sind sorgfältig aufeinander abgestimmt - so bleibt die Gabel hoch im Federweg, generiert viel Traktion und spricht dennoch sehr fein an

Das Shuttle holt uns ab und wir fahren zu einem anderen Trail weiter im Norden der Insel. Im Vergleich zum Vormittag wird die Strecke steiler und ruppiger, die Kurven enger. Anschließend geht es über einen alten Karrenweg (“Kilometer 3”-Trail) und das aus Jaspers Videos bekannte „Bachbett“ sowie den steilen und verwinkelten „Häuserkampf“ hinab nach Puerto Naos. Wird jetzt die Stunde der Upside-Down-Gabel schlagen und sich die fehlende Verdrehsteifigkeit negativ auswirken? Wird die Federung oder Dämpfung an ihre Grenzen kommen? Die Sorgen sind unbegründet: auch auf diesen wesentlich ruppigeren Trails arbeitet die Gabel wie erwartet und gibt präzise Rückmeldung zum Untergrund, baut viel Traktion auf und muss den Vergleich mit der aktuellen RockShox Lyrik oder Fox 36 nicht scheuen. Ein deutlicher, spürbarer Unterschied? Nicht wirklich. Der Fox 36 ist die Intend SC mit der deutlich spürbaren Dämpfung und relativ starken Progression ohnehin auch vom Federverhalten her ähnlich. Zunächst bin ich fast ein wenig überrascht, wie viel Unterstützung die Dämpfung bietet, aber nach den ersten Metern hat man sich schnell daran gewöhnt und ich genieße das direkte Feedback. Weniger erfahrene Fahrer werden sich hier zunächst so fühlen, als ob sie weniger Federweg zur Verfügung haben – insbesondere dann, wenn weniger stark gedämpfte Gabeln wie etwa eine RockShox PIKE zum Vergleich herangezogen werden. Für meinen Geschmack könnte lediglich die Progression der Luftfeder fast ein wenig geringer sein, weshalb ich am Abend den Luftdruck um 5 PSI absenke (dann 72 PSI). Doch abgesehen davon gibt es keinen Grund zur Klage: die Hausaufgaben sind gemacht und der spürbare Nachteil gegenüber den etablierten Konkurrenten, den wir noch im ersten Test spüren konnten, scheint aufgeholt.

Perfekte Testbedingungen für die Intend SC166 auf La Palma
# Perfekte Testbedingungen für die Intend SC166 auf La Palma - die schroffe Landschaft fordert vom Fahrwerk alles
Bei hoher Geschwindigkeit vermittelt die Intend SC viel Sicherheit
# Bei hoher Geschwindigkeit vermittelt die Intend SC viel Sicherheit

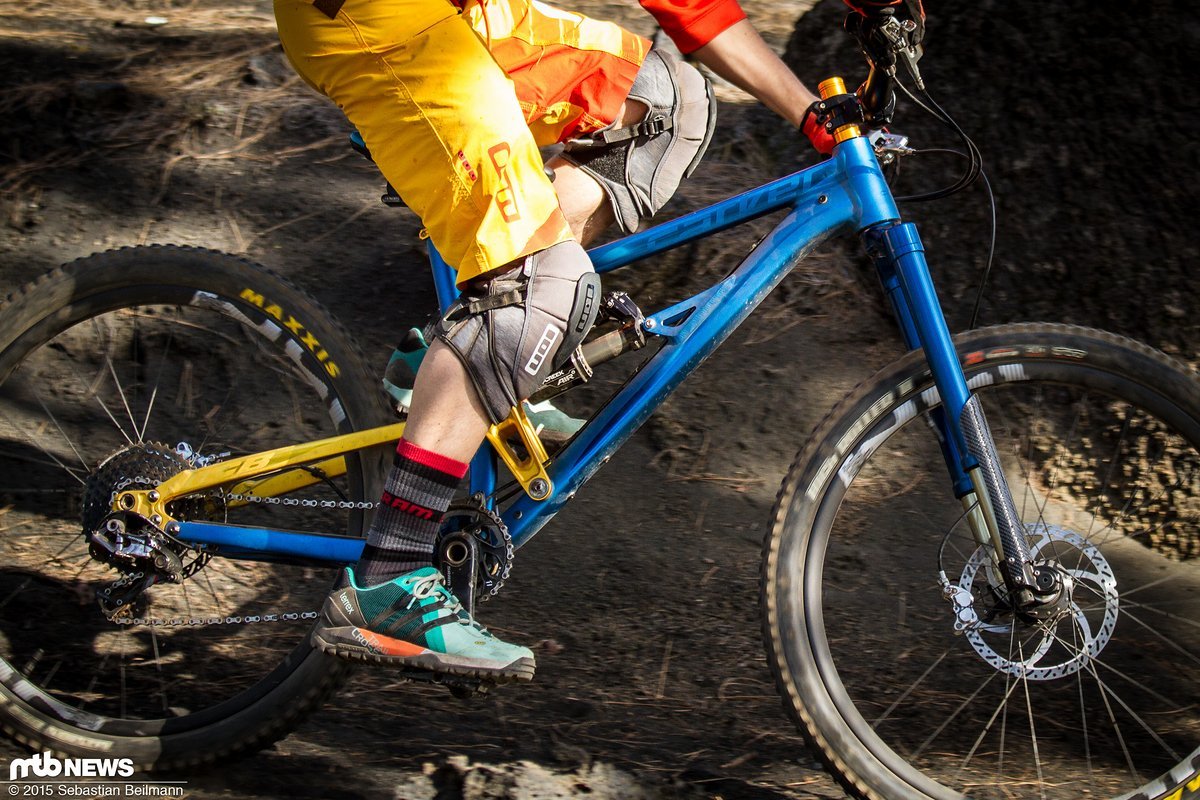

Beim Einbremsen in Kurven ist teils ein Abkippen des Vorderrades sichtbar
# Beim Einbremsen in Kurven ist teils ein Abkippen des Vorderrades sichtbar - negativ spürbar ist das im Test jedoch nicht gewesen
Anbremsen aus hohen Geschwindigkeiten? Kein Problem dank einer sehr guten Unterstützung im mittleren Federwegsbereich
# Anbremsen aus hohen Geschwindigkeiten? Kein Problem dank einer sehr guten Unterstützung im mittleren Federwegsbereich
Auf dem losen, tiefen Boden macht sich die hervorragende Unterstützung der Dämpfung positiv bemerkbar und bietet viel Traktion
# Auf dem losen, tiefen Boden macht sich die hervorragende Unterstützung der Dämpfung positiv bemerkbar und bietet viel Traktion
Die Progression der Gabel ist relativ stark
# Die Progression der Gabel ist relativ stark - das verhindert wirkungsvoll Durchschläge, macht den Federweg aber auch schwerer nutzbar

Und die Steifigkeit? Ich bemühe mich, beim Hinterradversetzen auf das Vorderrad zu schauen und die mögliche Abweichung zwischen Lenkerdrehung und Vorderraddrehung ausmachen zu können. Wenn man das Vorderrad auf dem Parkplatz zwischen den Beinen einklemmt und am Lenker dreht, ist die Gabel definitiv sichtbar weniger steif als eine aktuelle RockShox PIKE oder FOX 34. Darüber hinaus war mir bei harten Bremsmanövern zuvor schon aufgefallen, dass das Vorderrad leicht zur Seite der Bremse hinkippt. Und nun? Tatsächlich ist eine Richtungsabweichung beim Drehen über die Gabel mit gebremsten Vorderrad sichtbar, hier verwindet sich das System offensichtlich. Das Problem ist jedoch, dass ich davon nichts in einer negativen Art und Weise spüren kann. Vielleicht sogar ganz im Gegensatz. An meinem Testrad fahre ich die sehr steifen e*thirteen TRSr Carbon Enduro-Laufräder, als Lenker kommt ein Tune Wunderbar mit dicker 35 mm Klemmung zum Einsatz. Steifigkeit wird bei all diesen Produkten groß geschrieben und dennoch liegt das Rad auch bei seitlichen Schlägen satt auf der Strecke, hält sicher die Spur und schont dabei die Handgelenke. Selbstverständlich werden diese Eigenschaften auch von Federung und Dämpfung der Gabel mit beeinflusst, doch während mir kein Mangel an Präzision auffällt, empfinde ich die Steifigkeitscharakteristik insgesamt als sehr angenehm. Hinzu kommt, dass ich lange keine in Bremsrichtung so steife Gabel mehr gefahren bin. Das macht sich dann bemerkbar, wenn man auf der Bremse stehend steile, verblockte Passagen fährt. Die Intend SC166 arbeitet hier ungestört weiter und verkantet in keiner Weise – stark.

Huck it like it's hot: Redakteur Sebastian schickt die Intend SC auf Luftreise und prüft ihren Durchschlagschutz
# Huck it like it's hot: Redakteur Sebastian schickt die Intend SC auf Luftreise und prüft ihren Durchschlagschutz
An steilen Stufen wirkt sich die Bremssteifigkeit insofern positiv aus, als das die Gabel uneingeschränkt weiter federt
# An steilen Stufen wirkt sich die Bremssteifigkeit insofern positiv aus, als das die Gabel uneingeschränkt weiter federt - die Verdrehsteifigkeit ist absolut unauffällig und zu keiner Zeit negativ als zu gering spürbar
Upside-Down-Gabel gelten gemeinhin als weniger Steif als konventionelle Konstruktionen
# Upside-Down-Gabel gelten gemeinhin als weniger Steif als konventionelle Konstruktionen - die Intend SC ist jedoch steif genug; die Verwindung ist teilweise sichtbar aber nicht negativ spürbar gewesen

Trotz der erkennbaren Verwindung habe ich auch in der Folge keine negativen Erlebnisse gehabt, die auf zu geringe Steifigkeit zurück zu führen wären. Das liegt insbesondere daran, dass die Bremssteifigkeit – also die elastische Verformung der Gabel in Richtung des Rahmens unter Einwirkung eines Bremsmoments – hoch ausfällt. Diese Werte zur Torsions- und Bremssteifigkeit auf einem Prüfstand zu quantifizieren könnte interessant sein, ist letzten Endes jedoch schon vom qualitativen Eindruck her unnötig. Solange mir niemand sagen kann, wie viel Steifigkeit notwendig ist und ab wann sie zu hoch ist, kann auch ein Prüfstand das objektive Verständnis eines Wertes über den Betrag hinaus und eine relative Rangordnung nicht verbessern.

Service & Haltbarkeit

Nach den im Test absolvierten über 12.000 Tiefenmetern zeigt sich die Testgabel äußerlich vollkommen unbeeindruckt. An den Tauchrohren und Dichtungen ist kein austretendes Öl zu erkennen und der viele Staub scheint der Gabel soweit keine Probleme bereitet zu haben – ebenso wenig der (Schnee-)Matsch der letzten Tage. Einen kleinen Reset musste ich vornehmen, als die Gabel bei der ersten Ausfahrt auf La Palma nicht mehr so funktionieren wollte, wie sie es zuvor auf meiner Hausrunde getan hatte. Das Ansprechverhalten war plötzlich hölzern und die Federung wenig feinfühlig – ein Umstand, den ich auf ein Aufpumpen der Negativluftkammer zurückführen würde und eventuell mit Druckunterschieden im Rahmen der Flugreise in Verbindung bringen kann. Nach einmaligem Luftablassen (beide Luftkammern!) und erneutem Einstellen meines Luftdrucks ist die Gabel wieder genau so geschmeidig wie zu Beginn des Tests und bleibt es auch bis zum Ende des Tests.

Wer seine Gabel warten will, der kann dank des offenen Ölbades die Gabel relativ einfach reinigen und einen Ölwechsel durchführen. Abgesehen davon empfiehlt sich zusätzlich wie gewohnt je nach Benutzung der Wechsel der Staubdichtungen und gegebenenfalls der Gleitbuchsen, wobei Cornelius hier darauf hinweist, dass er auf Industrieteile zurückgreift und bislang bei seiner eigenen Gabel über die Iterationen hinweg nichts hat tauschen müssen.

Was fällt noch auf im Praxiseinsatz mit der Intend SC? Der Entwickler hatte mich vor dem Test darauf hingewiesen, dass ich darauf achten sollte, dass die Tauchrohrschützer keinen Kontakt mit den Standrohren haben, um Kratzer zu vermeiden. Eine dünne Kunststofffolie soll hier zusätzlich weiterhelfen, doch in der Tat habe ich insbesondere nach der Flugreise und nach engen Shuttle-Fahrten öfter Hand an den Schonern anlegen müssen. Sie sind über drei Schrauben mit dem Ausfallende verbunden, wodurch sie sich in begrenztem Rahmen hin- und herschieben lassen, um einen schleiffreien Lauf zu garantieren. Auf der Federungsseite ist jedoch auch die Leitungsführung für die Scheibenbremse mit in das Carbon integriert, weshalb hier ein weiterer Parameter zu beachten ist. Ohne zusätzliche Gleitführung am Standrohr ist die Verlegung der Vorderradbremse sorgfältig vorzunehmen, damit hier nicht die Bremsleitung gegen die Gabel schlägt und das Eloxal abreibt. Oder sich am Reifen einhakt und beim Einfedern vor sich hin rattert. Ein wirklich störender Punkt in Zusammenhang mit den Tauchrohrschützern findest sich jedoch auf der anderen Seite der Gabel. So ist der Abstand zwischen der scharfen Abschlusskante der Schoner und der zur Demontage der Achse verwendete Inbusschlüssel sowie den bedienenden Fingern zu klein ist. In der Folge schürft man schnell mit den Fingern am Carbon vorbei und kann sich hier gegebenenfalls schneiden. Handschuhe oder ein längerer Inbus umgehen das Problem, eine wirkliche Lösung ist das jedoch nicht.

Zu guter letzt fällt mir bei den matschigen Bedingungen zu Hause in Deutschland auf, dass das Design der Krone noch verbesserungswürdig ist. So sammeln sich in der Vertiefung, in welcher der Knopf für die Zugstufe sowie das Ventil für die Luftkammer sitzen, Dreck und Wasser – die Reinigung wird erschwert und zumindest auf Seiten der Dämpfung könnte die Funktion der Gabel leiden. Eine Abdeckkappe oder eine geänderte Anordnung könnten dieses Problem lösen.

Für ein mögliches Serienprodukt hätten wir damit neben den angesprochenen Punkten nur noch einen Verbesserungswunsch: ein Prüfzertifikat von einem unabhängigen Tester wie zum Beispiel EFBe. Auch wenn die Gabel in unserem Test und mit meinem Gewicht (inkl. Kamerarucksack 75 kg) keinerlei Grund zur Sorge aufkommen lassen hat wäre wohl auch zu Vermarktungszwecken ein Prüfstandergebnis spannend. Für diejenigen, die sich dafür interessieren, könnte man dann auch direkt noch Steifigkeitswerte in Nm/° ermitteln. So heißt es aktuell vertrauen, dass die hauseigenen Tests von Cornelius ausreichend gewesen sind. Sein eigenes Gewicht sowie die Dimensionierung seiner Gabel geben jedoch Grund zu der Annahme, dass dem so ist. Schließlich ist er seine eigene Gabel zuerst gefahren.

Unser Gesamteindruck? Für eine selbst entwickelte und gefertigte Federgabel ist die Intend SC166 eine beeindruckende Leistung
# Unser Gesamteindruck? Für eine selbst entwickelte und gefertigte Federgabel ist die Intend SC166 eine beeindruckende Leistung - sie muss sich weder bei der Qualität, noch bei Federung und Dämpfung vor der etablierten Konkurrenz verstecken

Fazit

Die Intend SC166 beeindruckt im Test: die komplett in Eigenregie entwickelte und gefertigte Upside-Down-Gabel sieht nicht nur spektakulär aus, sondern funktioniert auf dem Trail auch richtig gut. Den Vergleich mit RockShox Lyrik oder Fox 36 braucht die exklusive Gabel im Bezug auf Federung und Dämpfung nicht scheuen und zeigt sich gegenüber der ersten Version stark verbessert. In kleinen Details wie der Steckachse, den Gabelschonern und den Einstellknöpfen besteht noch Verbesserungspotential, doch die Basis ist vielversprechend und überzeugt in den relevanten Kriterien. Bleibt die spannende Frage, ob und wenn ja wann die Gabel offiziell auf dem Markt angeboten wird.

Stärken

  • Federung und Dämpfung leistungsfähig und vom Kunden anpassbar
  • einmalige Optik und Entstehungsgeschichte
  • hohe Fertigungs- und Verarbeitungsqualität

Schwächen

  • Einstellknöpfe der Dämpfung nicht indexiert
  • komplizierte Montage des Vorderrades
  • derzeit nicht am Markt verfügbar

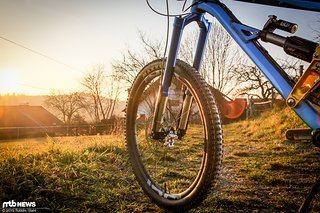

Weil sie so schön ist einfach noch mal zwei Bilder...
# Weil sie so schön ist einfach noch mal zwei Bilder...
... von der Intend SC166
# ... von der Intend SC166 - die Reifenfreiheit ist schier unbegrenzt

Weitere Informationen

BommelMasters Profil im Forum
Bilder: Tobias Stahl, Sebastian Beilmann
Text & Redaktion: Tobias Stahl | MTB-News.de 2015
