Unter 1400 Gramm für 29″, FIT 4-Kartusche, Float Luftkammer: Die neue Fox 32 SC ist die neue Top-Gabel von Fox für den XC-Bereich. In diversen Social Media Netzwerken posteten unter anderem Julien Absalon und Emily Batty in den letzten Wochen eine neue auffällige orangefarbene Gabel mit seltsam abgesetzten Tauchrohren. Wir haben alle Infos für euch.
Die Zeiten, in denen XC-Gabel mit unter 1400 g daherkamen, schienen komplett vorüber. Der Sprung zu den 29ern und die neuen gebauten Strecken verlangten nach steiferen, gut funktionierenden Federgabeln und so kletterten die Gewichte deutlich über 1500 g. Die zur Zeit sehr beliebte RS-1 bringt sogar 1665 g auf die Waage. Umso erstaunlicher, dass FOX mit der 32 SC (Step Cast) schlanke 1360 g auf die Waage bringen soll. Bisher schrieben sich die Amerikaner eher eine gute Dämpfungsperformance auf die Federn anstatt Leichtbau – mit der Step Cast Gabel ändert sich das nun schlagartig und ein wenig stolz präsentierten sie ihre bisher leichteste Gabel.
Kurz und knapp
- Federweg: 100 mm
- Gewicht: 1.360 Gramm (29″ Version mit 15 mm Kabolt Achse)
- Laufradgröße: 29″ (im Test), 27,5″
- Gabelschaft: 165 mm // Alu // 1.5″ tapered
- Achse: 15×100 und 15×110 (im Test) // einstellbar via Adapter // Schraub- oder Schnellspannachse
- Farben: Orange, schwarz und weiß
- Material: Aluminium, Magnesium
- Federung: Luft
- Einstellbarkeit: Low-Speed-Druckstufe, Luftkammervolumen, Zugstufe, Luftdruck
- Dämpfung: FIT 4 Kartusche mit 10 mm Schaft
- Standrohre: 32 mm, Kashima beschichtet
- Bremsaufnahme: Disc, Postmount 6″ (160 bis 203 mm Bremsscheibe)
- Reifenbreite: Maximal 2,3″
- Preis: UVP: 1159 € (MY 2017 32 Step Cast)
Fox 32 Step Cast 2017: Neues und Bewährtes

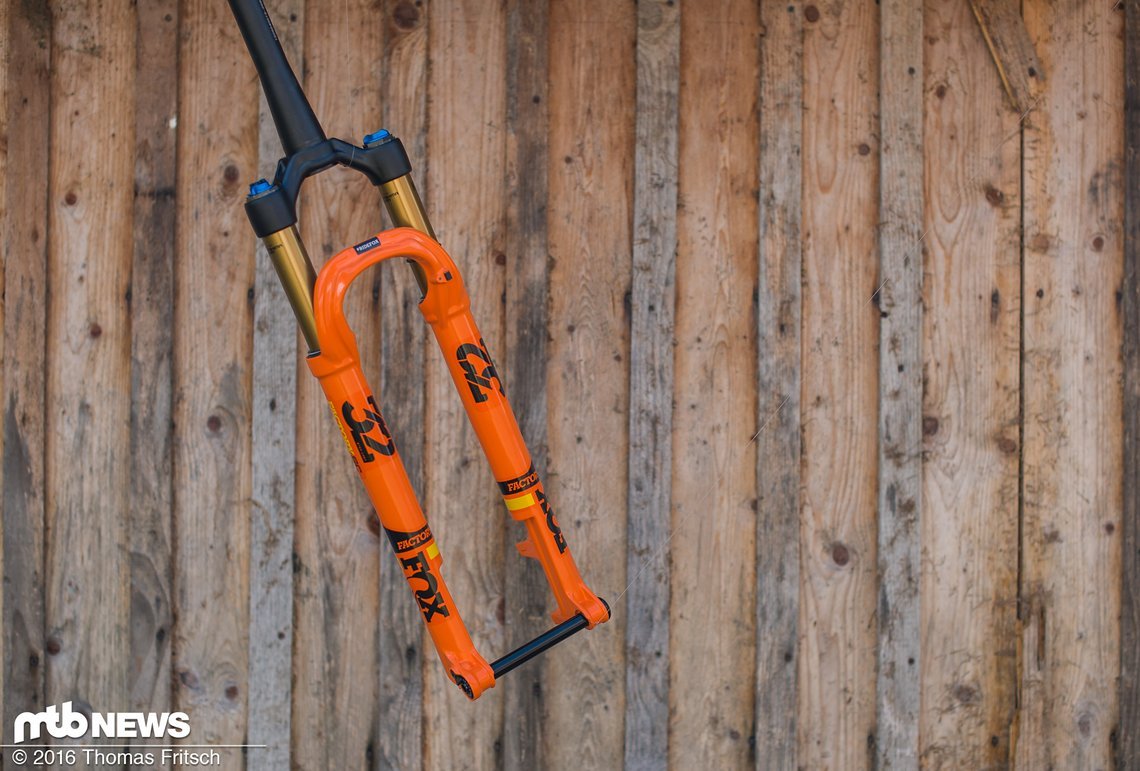

Schon auf den ersten Blick sticht die neue Fox 32 deutlich hervor. Zum einen wegen der auffälligen, orangefarbenen Tauchrohre, zum anderen durch ihre abgestufte Konstruktion. Während im oberen Bereich die Tauchrohre rund sind, verjüngen sie sich ca. 10 cm vor der Nabenachse zu einem halbmondförmigen Querschnitt. Die neu vorgestellte Gabel beschränkt sich auf 100 mm Federweg, während das Standard-Modell der Fox 32 auch mit 120 mm Federweg daherkommt. Durch den reduzierten Federweg müssen die Tauchrohre nicht mehr komplett bis zur Achse rund sein, sondern nur der obere aktive Bereich. Der untere Teil wurde bei der 32 SC aus Gründen der Gewichtsreduktion fast halbiert und innen hohl ausgeführt. Die erforderliche Einbaulänge bleibt dennoch konstant, was eine Umrüstung zu oder von der Fox 32 SC zu anderen Gabeln möglich macht. Mit diesem Trick lässt sich gleich doppelt Gewicht sparen, dazu später mehr.
Auf Seiten der Dämpfung verbaut Fox auch die aktuelle Fit 4 Dämpfungskartusche, welche sich auch bei der größeren 34er findet und dort in mehreren Tests bewährt hat [Link zum 34er Test]. Für eine sehr feine Anpassung an den Fahrstil des jeweiligen Fahrers bzw. der Strecke lässt sich die Low-Speed Druckstufe in der offenen Position mit 22 Klicks einstellen.
Im anderen Standrohr versteckt sich die patentierte Float Luftfederkammer, ebenfalls der neuesten Generation, mit automatischer Negativluftkammereinstellung. Sie soll durch reduzierte Reibung punkten und lässt sich durch Volumenspacer hinsichtlich Progression einstellen. Zusammen mit der Dämpfungskartusche lässt sich die Gabel so mit 4 Parametern anpassen. Zum einen über die Low-Speed Druckstufe, die Zugstufe, die gerade erwähnten Volumenspacer und selbstverständlich über den Luftdruck im Float Element.
Highlights
- leichte 1360 Gramm Gewicht (29″ Version mit 100 mm Federweg und Schraubachse)
- FIT 4 Dämpfungskartusche mit reduzierter Reibung
- 3 Positionen: Open, Medium, Firm (22 Klick Anpassung in offener Position)
- Float Luftkammer für reduzierte Reibung und Kennlinienveränderung durch Volumenspacer
Wo wurde das Gewicht gespart?
Durch die abgesetzten Tauchrohre lässt sich gleich doppelt Gewicht einsparen. Die offensichtlichste Einsparung erfolgt direkt aufgrund der reduzierten Querschnittsfläche im abgesetzten Bereich der Tauchrohre. Eine geringere Querschnittsfläche bedeutet weniger Material und folglich weniger Gewicht. Der zweite Effekt, der durch die abgesetzten Tauchrohre entsteht, ist eine schmalere Gabelkrone und -brücke. Dadurch, dass die senkrechte Fläche im Bereich der Achse in Fahrtrichtung zeigt, kann die Gabelkrone schlanker gebaut werden, die Achse bleibt dennoch auf dem gleichen Maß. Eine Überlagerung der beiden Profile der Gabeln zeigt diesen Effekt besonders deutlich. Während die Achsen die gleiche Einbaubreite besitzen, kann die Gabel im oberen Bereich schlanker bauen und somit wird weiter Material eingespart. Die maximale Reifenbreite ist dadurch auf 2,3″ beschränkt, was jedoch im angestrebten Einsatzbereich kein Problem darstellen sollte. Aus Gewichtsgründen sind 2,25″ Reifen schon fast das höchste der Gefühle, somit sollte die Gabel auch bei schlammigen Rennbedingungen genügend Reserven bieten.
Weiteres Potential wurde ebenfalls beim Innenleben der Standrohre herausgeholt. So wurde die Fit 4 Kartusche zwar technisch identisch konstruiert, doch zum ersten Mal auf Gewicht getrimmt. Eingespart wurden somit ganze 50 Gramm. Da sich das 32 SC Modell auf 100 mm Federweg beschränkt und der runde Teil der Tauchrohre kürzer ausfällt, konnten auch die jeweiligen Kartuschen kürzer gebaut werden, wodurch nochmals Gewicht gespart wurde.
Fox 32 SC 2017 – die Modellvarianten
Was den Federweg betrifft, beschränken sich die Auswahlmöglichkeiten auf ein Maß: 100 mm. Dies ist seit Jahren der Standard bei XC-Bikes für den Renneinsatz und daran wird sich vermutlich so schnell auch nichts ändern. Technische Auswahlmöglichkeiten bieten sich lediglich bei der Wahl der LockOut Ansteuerung. Verstellhebel direkt am Tauchrohr oder Remote mit Fernbedienung vom Lenker stehen zur Auswahl. Bei der Fernbedienung stehen weiterhin mechanischer oder elektronischer LockOut (FOX iRD) zur Verfügung. Bei den anderen Optionen ist der entscheidende Faktor der Rahmen bzw. der Achsstandard der Nabe. 29″ oder 27,5″ sowie 15 mm x 100 mm Achse oder 15 mm x 110 mm Boost-Standard.
Farblich zum knalligen Fox-Orange passend dürften nur die wenigsten Rahmen sein – alternativ bietet Fox die 32 SC auch deutlich dezenter in Mattschwarz oder in Glänzendweiß an.
Sehr interessante Information für alle, die eine leichte Gabel zu akzeptablem Preis suchen: Wie auch bei den sonstigen Fox Modellen wird es auch von der 32 SC eine sogenannte Performance Variante geben. Durch eine günstigere Dämpfungseinheit und weitere Kostenoptimierungen steigt zwar das Gewicht auf etwa 1500 g – 1600 g an, doch wird die Gabel vermutlich auch 300 € – 400 € billiger werden. Genaue Daten sind bisher allerdings noch nicht bekannt, es dürfte sich jedoch ähnlich wie bei den anderen Modellen von Fox verhalten.
Der Aufbau
Trotz der deutlichen Gewichtsersparnis im Bereich des Gabelschafts, der Gabelkrone sowie den Stand- und Tauchrohren könnte die neue 32 SC gleich steif oder sogar steifer und auch stabiler sein als ihr Vorgängermodell. Dank der schmaleren Gabelkrone liegen auch die Tauchrohre enger zusammen und die Gabelbrücke kann schmaler bauen, was eine bessere Abstützung mit sich zieht, da die Momente geringer werden. Das größte Problem haben die leichten Gabeln aber sowieso meist nicht in der Lenksteifigkeit, da die Geschwindigkeiten und Belastungen deutlich geringer als bei Endurogabeln ausfallen und meist Probleme beim Bremsen den limitierenden Faktor der Gabeln darstellen. Die Bremssteifigkeit sollte durch die abgesetzten Tauchrohre aber ebenfalls nicht sonderlich beeinflusst werden.
Für die Steifigkeit während des Bremsens sollte rein theoretisch lediglich der Querschnittsanteil parallel zur Fahrtrichtung sein, auch Flächenträgheitsmoment genannt. Am einfachsten lässt sich dieser Effekt an einem Blatt Papier beobachten. Liegt ein Blatt Papier flächig auf einen Tisch und wird anschließend zur Hälfte über die Tischkante hinausbewegt, reicht schon das eigene Gewicht aus um es durchhängen zu lassen. Dreht man das Blatt jedoch um 90°, bleibt es starr und biegt sich nicht durch, obwohl sich der Querschnitt welcher gebogen wird, nicht geändert hat. Entscheidend ist der Anteil des Querschnitts um die Biegeachse und dieser ist deutlich höher in senkrechter Position. Nach diesem Prinzip wurde auch an der Fox 32 SC verfahren.
FIT 4 Dämpfungskartusche
Die verbaute Dämpfungskartusche findet sich auch im bisherigen 32 Modell und nun im neusten 32 SC Modell wieder. Ein vergrößerter Schaftdurchmesser soll einen höheren Ölfluss ermöglichen und dadurch eine gleichbleibende Performance sowie eine schnelle Federwegsrückgewinnung garantieren.
Abgesehen von den Optimierungen der Dämpfungs-Performance als Solchen kommt der FIT4-Kartusche auch der neue Dichtungskopf zugute. Dieser verfügt über eine sogenannte „Low-Friction“-Dichtung aus dem Hause SKF. Die Vorteile des neuen Dichtungskopfes sollen folgende sein: Zum einen soll der sogenannte „Slip-Stick-Effekt“ minimiert, zum anderen würde laut Fox durch weniger Reibung auch weniger Wärme erzeugt werden. Abgesehen davon habe man den neuen Dichtungskopf mit der Eigenschaft versehen, leichte „Schrägstellungen“ der Kolbenstange zur Kartusche aufzunehmen (bedingt durch Flex zwischen Standrohren und Casting bei Belastungen). Auch das wäre der Reibungsreduzierung laut Fox sehr zuträglich.
„Float“-Luftfeder

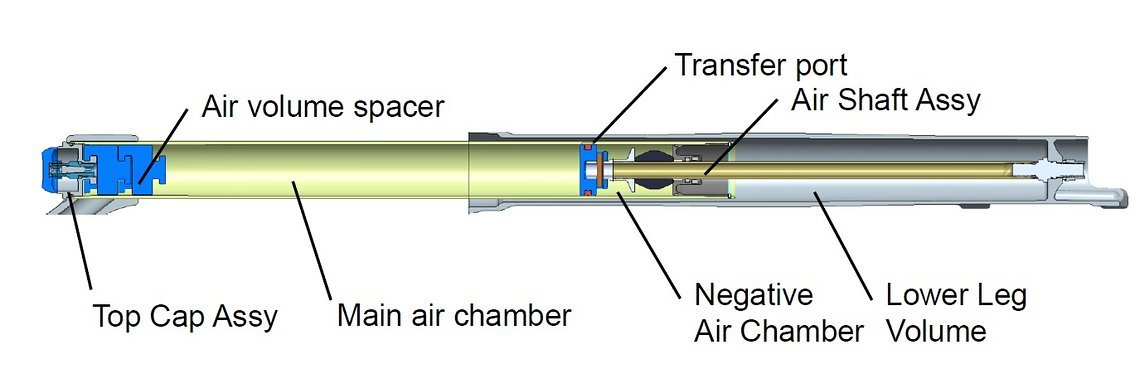

Die Negativkammer befüllt sich im ausgefederten Zustand der Gabel automatisch, da nur in dieser Stellung eine Öffnung freigegeben wird, die den Druckausgleich zwischen Positiv- und Negativkammer ermöglicht. So wird je nach eingestelltem Luftdruck in der Positivkammer automatisch der Druck in der Negativkammer angepasst. So wird während des Fahrers immer automatisch der passende Gegendruck bereitgestellt.
Das neue „Float“-System ermöglicht auch die individuelle Anpassung der Federkennlinie über Volumenspacer in der Luftkammer. Durch die Spacer lässt sich die sonst recht flache Kennlinie der 32 im Handumdrehen anpassen und progressiv auslegen.
So geht es weiter
Alle diese Überlegungen und Versprechen hören sich gut an und schrauben die Erwartungen an die neue Gabel nach oben. Wird sie trotz geringem Gewicht ausreichend steif sein? Verrichtet die Dämpfung einen ähnlich guten Job wie in der 34er oder dem neusten Modell der 32er? Auf diese und weitere Aspekte werden wir in den nächsten Wochen auf den Zahn fühlen und Euch in einem weiteren Artikel darüber berichten.
Weitere Informationen
Website: http://foxracingshox.de
Text & Redaktion: Thomas Fritsch | MTB-News.de 2016
Bilder: Thomas Fritsch
